001
RF-ZIPフレックス
特長
・手早く簡単取付けが可能。
・ハーネスケーブルをクロージングゴムと
一緒に挿入可能。
・付属治具を使用してフレックスを閉じることが可能。
・フレックスが可動してもしっかりとケーブルを保護出来る。
・スリット面が鋭くなく、ケーブルを痛めません。
・電気設備等からの絶縁保護が可能
（DIN EN 60204規格に準拠）。
材質

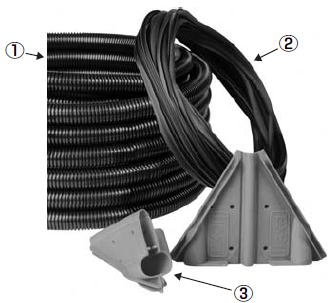

①RF-Zip（PA）　②クロージングゴム（TPE） 　③治具（PA）
性能
・耐油性（上限80℃） ・シリコンフリー、カドミウムフリー、
ハロゲンフリー
・耐ベンジン ・自己消火性・酸と溶剤に広い抵抗力がある
・難燃性・耐紫外線
使用温度範囲
-40℃～+115℃
用途
・機械、プラント、造船、電気設備等

色
ブラック
取扱い説明
①治具のスリットにケーブルを挟み込み折りたたむ。（写真参照）
　※ハーネスしたケーブルの場合は端子やコネクターが（右の写真の）治具の奥側に出るように折りたたむ。
→ →
②下の写真のように向きに注意して、
治具をフレックスのスリット先端に挿入し、
先端から約15cmほどまで挿入する。		 → ③治具のガードレールの中へ
クロージングゴムを挿入し、
フレックスの端に合わせる。
④片方の手でフレックスを掴み、もう片方の手で治具を矢印の方向へ動かし完成。
→ →
RF-ZIPフレックス寸法表
呼称サイズ 内径 外径 曲げ半径 定尺1巻の長さ
mm mm mm m
RF-Zip 16 16.5 21.2 40 10
RF-Zip 21 23 28.5 45 10
RF-Zip 29 29 34.5 55 10
RF-Zip 36 35.5 42.5 65 10
RF-Zip 48 47.5 54.5 80 10
