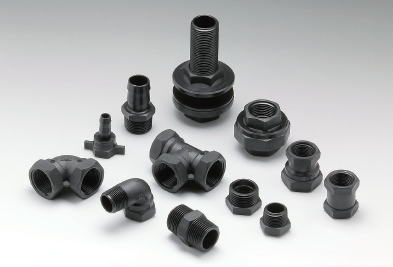

ガラスファイバー・ナイロンねじ継手
 700

耐久性・耐薬品性に優れています。

■特徴
●農業設備、工場設備にイチオシです。
●既設管の補修、メンテナンスに最高の部材です。

材質 ナイロン(ガラス繊維入り)
最高使用圧力 1.6MPa(20℃時)
使用温度範囲 0〜60℃
色 黒
 		 ガラスファイバー・ナイロンねじ継手




ポリ六角穴付ニップル ポリオスメスエルボ
ガラスファイバー・ナイロンねじ継手
型式 ネジサイズ(インチ)
R1 R2
700-SHN-12 R1/2 R1/2
700-SHN-20 R3/4 R3/4
700-SHN-25 R1 R1
700-SHN-32 R11/4 R11/4
700-SHN-40 R11/2 R11/2
700-SHN-50 R2 R2
700-SHN-65 R21/2 R21/2
700-SHN-80 R3 R3
  ガラスファイバー・ナイロンねじ継手
型式 ネジサイズ(インチ)
R1 R2
700-SMFE-12 R1/2 RC1/2
700-SMFE-20 R3/4 RC3/4
700-SMFE-25 R1 RC1
700-SMFE-32 R11/4 RC11/4
700-SMFE-40 R11/2 RC11/2
700-SMFE-50 R2 RC2




ポリソケット ポリプラグ
ガラスファイバー・ナイロンねじ継手
型式 ネジサイズ(インチ)
R1 R2
700-SS-12 RC1/2 RC1/2
700-SS-20 RC3/4 RC3/4
700-SS-25 RC1 RC1
700-SS-32 RC11/4 RC11/4
700-SS-40 RC11/2 RC11/2
700-SS-50 RC2 RC2
ガラスファイバー・ナイロンねじ継手
型式 ネジサイズ(インチ)
R1
700-SP-12 R1/2
700-SP-20 R3/4
700-SP-25 R1
700-SP-32 R11/4
700-SP-40 R11/2
700-SP-50 R2
700-SP-65 R21/2
700-SP-80 R3





ポリチーズソケット ポリキャップ
ガラスファイバー・ナイロンねじ継手
型式 ネジサイズ(インチ)
R1 R2
700-ST-12 RC1/2 RC1/2
700-ST-20 RC3/4 RC3/4
700-ST-25 RC1 RC1
700-ST-32 RC11/4 RC11/4
700-ST-40 RC11/2 RC11/2
700-ST-50 RC2 RC2
ガラスファイバー・ナイロンねじ継手
型式 ネジサイズ(インチ)
R1
700-SC-12 RC1/2
700-SC-20 RC3/4
700-SC-25 RC1
700-SC-32 RC11/4
700-SC-40 RC11/2
700-SC-50 RC2
700-SC-65 RC21/2
700-SC-80 RC3





ポリエルボソケット ポリ異径ソケット
ガラスファイバー・ナイロンねじ継手
型式 ネジサイズ(インチ)
R1 R2
700-SE-12 RC1/2 RC1/2
700-SE-20 RC3/4 RC3/4
700-SE-25 RC1 RC1
700-SE-32 RC11/4 RC11/4
700-SE-40 RC11/2 RC11/2
700-SE-50 RC2 RC2
  ガラスファイバー・ナイロンねじ継手
型式 ネジサイズ(インチ)
R1 R2
700-SRS-2012 RC3/4 RC1/2
700-SRS-2520 RC1 RC11/4
700-SRS-3225 RC11/4 RC1
700-SRS-4020 RC11/2 RC3/4
700-SRS-4025 RC11/2 RC1
700-SRS-4032 RC11/2 RC11/4
700-SRS-5020 RC2 RC3/4
700-SRS-5025 RC2 RC1
700-SRS-5032 RC2 RC11/4
700-SRS-5040 RC2 RC11/2

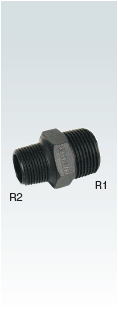

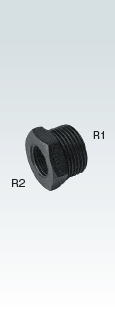

ポリ異径ニップル ポリブッシュ
ガラスファイバー・ナイロンねじ継手
型式 ネジサイズ(インチ)
R1 R2
700-SRHN-2012 R3/4 R1/2
700-SRHN-2512 R1 R1/2
700-SRHN-2520 R1 R3/4
700-SRHN-3220 R11/4 R3/4
700-SRHN-3225 R11/4 R1
700-SRHN-4020 R11/2 R3/4
700-SRHN-4025 R11/2 R1
700-SRHN-4032 R11/2 R11/4
700-SRHN-5020 R2 R3/4
700-SRHN-5025 R2 R1
700-SRHN-5032 R2 R11/4
700-SRHN-5040 R2 R11/2
700-SRHN-6550 R21/2 R2
700-SRHN-8050 R3 R2
700-SRHN-8065 R3 R21/2
ガラスファイバー・ナイロンねじ継手
型式 ネジサイズ(インチ)
R1 R2
700-SRB-1206 R1/2 RC1/8
700-SRB-1208 R1/2 RC1/4
700-SRB-1210 R1/2 RC3/8
700-SRB-2012 R3/4 RC1/2
700-SRB-2512 R1 RC1/2
700-SRB-2520 R1 RC3/4
700-SRB-3220 R11/4 RC3/4
700-SRB-3225 R11/4 RC1
700-SRB-4020 R11/2 RC3/4
700-SRB-4025 R11/2 RC1
700-SRB-4032 R11/2 RC11/4
700-SRB-5020 R2 RC3/4
700-SRB-5025 R2 RC1
700-SRB-5032 R2 RC11/4
700-SRB-5040 R2 RC11/4





タンク用フィッティング　　　シール：TPE(TPR)、LDPE バレルユニオン継手 　　　　　Oリング：ニトリルゴム
ガラスファイバー・ナイロンねじ継手     ガラスファイバー・ナイロンねじ継手
型式 R1
(PTネジ)		 R2
(PTネジ)		 a
(mm)		 b
(mm)		 c
(mm)		 板厚
(mm)
700-SFTFT12 1/2 1/2 56.9 20 69 70
700-SFTFT20 3/4 3/4 63.4 21 70 69
700-SFTFT25 1 1 73.0 24 105 62
700-SFTFT32 11/4 11/4 83.6 25.8 105 38
700-SFTFT40 11/2 11/2 92.0 26.7 xx 36
700-SFTFT50 2 2 105.2 30.7 xx 32
型式 R1
(Gネジ)		 R2
(PTネジ)		 a
(mm)		 b
(mm)		 c
(mm)		 d
(mm)
700-SBU12 1/2 1/2 28 28 45 43
700-SBU20 3/4 3/4 34 34 51 46
700-SBU25 1 1 41 41 62 53
700-SBU32 11/4 11/4 51 51 71 55
700-SBU40 11/2 11/2 58 58 81 64
700-SBU50 2 2 71 71 96 67





オスストレート メスストレート
ガラスファイバー・ナイロンねじ継手
型式 ホース径
(Φmm)		 ネジサイズ
(インチ)
700-SHM-0606 6 R1/8
700-SHM-0808 8 R1/4
700-SHM-1010 10 R3/8
700-SHM-1212 12 R1/2
700-SHM-2020 20 R3/4
700-SHM-2525 25 R1
700-SHM-3232 32 R11/4
700-SHM-4040 40 R11/2
700-SHM-5050 50 R2
  ガラスファイバー・ナイロンねじ継手
型式 ホース径
(Φmm)		 ネジサイズ
(インチ)
700-SHF-1212 15 RC1/2
700-SHF-1220 15 RC3/4
700-SHF-1225 15 RC1
700-SHF-2020 20 RC3/4
700-SHF-2025 20 RC1
700-SHF-2525 25 RC1
700-SHF-3232 32 RC1・1/4
700-SHF-4040 40 RC1・1/2
700-SHF-5050 50 RC2
