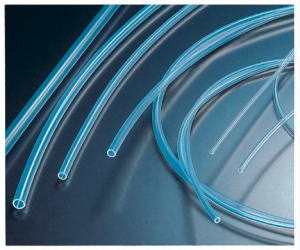

PFA-HGチューブは、溶出ふっ素イオンの少ないNEW-PFA化された原料を用い、かつPFAの高次構造(球晶の微小化)をコントロールすることにより、チューブ内面の平滑化を可能にしたPFAチューブです。ウルトラクリーン化を要求される半導体・液晶産業分野での用途に最適です。

■特長

従来のPFA チューブの性能に加え、以下の特長があります。
■チューブ内表面は平滑(Rt=0.2μm)です。
・パーティクルや薬液の滞留低減
・クリーンアップ(洗浄時間)の低減
・チューブ内の表面積減少による薬液浸透量の低減
・透明性の向上
・絶縁耐力の向上
■NEW-PFA化された原料を使用しています。

・溶出ふっ素イオンの低減
・応力環境下での耐ストレスクラック性向上
(ex.硫酸過水、発煙硫酸)

※一般PFAチューブとPFA-HGチューブの透明性を比較した写真です。
（当社比）

特性

●金属イオン溶出結果

項目	溶出重量（μｇ）
K	<0.02
Na	<0.01
Ca	<0.01
Al	<0.02
Cr	<0.01
Ni	<0.01
Fe	<0.02
Cu	<0.01

（1）試料ナフロンPFA-HGチューブ（内径φ10×外径
φ12）を1ｍ長さに切断し、切り口を洗浄した後に
水洗を行う。
（2）試料に約70ｍｌ（長さ：900ｍｍ）のふっ化水素酸を
充し、室温で6日間の溶出試験を行う。
（3）溶出試験終了後、溶出液を蒸発乾固し、残渣に硝
酸を加えた後に純水で希釈を行い、フレームレス
原子吸光分析法にて溶出液中に含まれる元素の
絶対量を測定する。
※上記数値は実測値であり規格値ではありません。

●PFAチューブ内表面粗度の比較

-	PFA-HG チューブ	A社品	B社品	NEW PFAチューブ
表面粗さ（Rt）	0.2	0.8	0.8	0.8

※上記数値は実測値であり規格値ではありません。
※Rt＝Rmax
※A社品、B社品は一般PFAチューブです。

●フッ素イオン溶出結果(ppm)

-	PFA-HG チューブ	一般 PFAチューブ
溶出濃度	0.3	4.2

分析方法：
（1）チューブ（内径φ22.2×外径φ25.4）をベレット状にカッティングします。
（2）抽出液にサンプルを浸漬。室温で24時間放置後、F-イオン測定装置（オリオンリサーチ製　EXPANDABLE
ION ANALYZER EA940）によりふっ素イオン濃度を測定します。（イオン抽出液：水＋メタノール＋TISAB
（II）［1：1：2］、20ml）
※上記数値は実測値であり規格値ではありません。

ミリサイズ	呼び寸法(mm)	外径(mm)		肉厚(mm)		長さ(m)
型式	内径×外径	基準寸法	許容差	基準寸法	許容差	基準寸法	許容差
PFA-HG　2×3	2x3	3	±0.10	0.5	±0.05	10	1% 0%
PFA-HG　2×4	2x4	4		1	±0.06
PFA-HG　3×4	3x4	4		0.5	±0.05
PFA-HG　4×6	4x6	6		1	±0.06
PFA-HG　5×6	5x6	6		0.5	±0.05
PFA-HG　6×8	6x8	8	±0.12	1	±0.06	10
PFA-HG　8×10	8x10	10		1	±0.06
PFA-HG　10×12	10x12	12		1	±0.06
PFA-HG　12×14	12x14	14		1	±0.06
PFA-HG　16×19	16x19	19		1.5	±0.10
PFA-HG　22×25	22x25	25	±0.15	1.5	±0.10

インチサイズ	呼び寸法(mm)	外径(mm)		肉厚(mm)		長さ(m)
型式	内径×外径	基準寸法	許容差	基準寸法	許容差	基準寸法	許容差
PFA-HG 1.59×3.17	1.59×3.17	3.17	±0.10	0.79	±0.05	10	1%0%
PFA-HG 2.17×3.17	2.17×3.17	3.17		0.5	±0.05
PFA-HG 3.96×6.35	3.96×6.35	6.35		1.2	±0.10
PFA-HG 4.35×6.35	4.35×6.35	6.35		1	±0.06
PFA-HG 6.35×9.52	6.35×9.52	9.52	±0.12	1.59	±0.10
PFA-HG 7.52×9.52	7.52×9.52	9.52		1	±0.06
PFA-HG 9.52×12.70	9.52×12.70	12.7		1.59	±0.10
PFA-HG 15.88×19.05	15.88×19.05	19.05		1.59	±0.10
PFA-HG 22.22×25.40	22.22×25.40	25.4	±0.15	1.59	±0.10
PFA-HG 28.00×31.80	28.00×31.80	31.8	±0.25	1.9	±2.0
PFA-HG 33.70×38.10	33.70×38.10	38.1	±0.25	2.2	±2.0

※その他の長さ（20ｍ、50ｍ、100ｍ等）は都度お問い合わせ願います。
※納期（在庫の有無）についてはご確認ください。
