■PEEKプラバネ
606
最高の耐疲労性、耐食性、耐熱性をもつ究極のプラバネ


特長
PEEK(ポリエーテルエーテルケトン)樹脂を使用したプラスチックばね(樹脂バネ)
PEEKは非常に優れた機械的・耐薬品特性を持ち、現在市販されている樹脂材料の中でも、最高性能を有する熱可塑性樹脂として知られています。
主に半導体製造装置などの溶剤・腐食性薬液などに浸漬する過酷な環境下で使用されます。
■PEEKばね(PEEKスプリング)の特徴
高温および過酷な環境下における卓越した強度、剛性および寸法安定性
ハステロイ・インコネルと比較し低コストで量産性が高い
鉄鋼、アルミニウムやチタニウムと比べ軽量
潤滑剤を用いることなく、低摩擦係数および高耐摩耗性を発揮し、取り付け部材に対する攻撃性が低い
優れた耐薬品性を持ち、酸、塩基およびオイルなどの一般的な溶媒に不溶
低アウトガス、低発塵で高純度なためコンタミ発生を低減し、電気絶縁性を持つ
仕様
PEEK(ピーク)は半結晶性の最高級性能を有するスーパーエンジニアリングプラスチックです。
エンプラの中でも最高レベルの耐薬品性を有し、PEEKを溶解する唯一の汎用化学品は濃硫酸だけです。
また、耐熱性・耐摩耗性・難燃性・耐加水分解性にも優れ、OA機器分野・自動車分野・ICウェハキャリア・LCD製造用治具などで用いられています。
■ 連続使用温度:180℃
■ 燃焼性:UL94 V-0


PEEKオメガタイプ  渦巻きばね(丸タイプ)  渦巻きバネ(四角タイプ)
型式 606-00-01 606-00-02 606-00-03
内径
(mm)
19.5 1.8 1.8
外径
(mm)
24  16 16(対辺)
自由長
(mm)
36  5 5
 密着長
(mm)
18  1 1
バネ定数
(N/mm)
1.69
1.17
 - -


プラバネ
型式  606-00-04 606-00-05  606-00-06  606-00-07  606-00-08  606-00-09  606-00-10
内径
(mm)
2.2 4 4 4 4.5 6 6
外径
(mm)
3 6  8 8 10 10 10
自由長
(mm)
20 25  20 50 18 20 50
密着長
(mm)
10.7 12.5  12.5 30 11 11 31
バネ定数
(N/mm)
0.06 0.38 1.57 0.45 3.48 0.62 0.78



 プラバネ
型式 606-00-11  606-00-12  606-00-13  606-00-14
内径
(mm)
8 8 8 20.5
外径
(mm)
12 12 14.5 25
自由長
(mm)
20 50 23 36
密着長
(mm)
12 30 11 16
バネ定数
(N/mm)
0.49 1.03 0.52 0.17
 ※取り消し線の製品は現在、生産中止品となっております。(2024年2月28日)

材質に関する注意

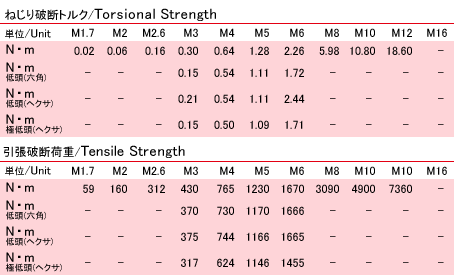

・ 表中の数値は参考値であり保証値ではありません。
・ 締付にはトルクドライバー及びトルクレンチをご使用ください。推奨締付トルクは使用状態においての破断トルク値の50%です。
・ 耐熱性、耐薬品性は使用条件により変化しますので、必ず事前に使用状態でのテストを行ってください。
・ 成型時にねじのピッチズレが生じるため、PEEK ねじ・ナットを組み合わせてご使用ください。
( ナットを使用しない場合は、めねじとの嵌合は20mm以下としてください。)
・ 外観に黒点(スラッジ)が入ることが有りますが性能には影響ありません。
・ ねじ先端部のゲート残りは0.2mm以下です。
・ ロット、各種条件により若干変色することがあります。
・ 在庫サイズ、形状及び使用材料メーカーは予告なく変更することがあります。
