MPFパッキン
244
MPFパッキン

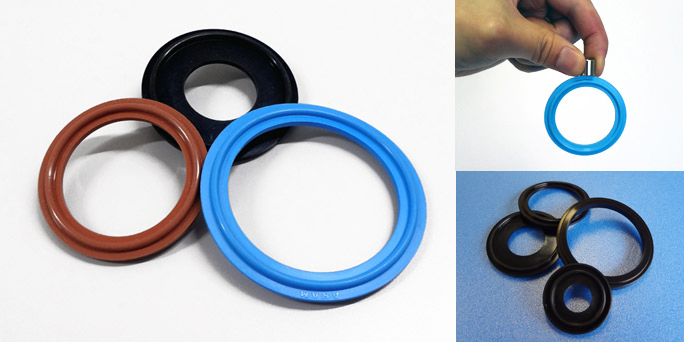

・ 金属検知機に反応するゴムパッキンです。 これまでの異物混入対策で使われてきた、ステンレスやフッ素樹脂製の製品と比べて取扱いが容易で、保持力は従来のゴムパッキンと遜色がありません。
・ 各種は幅広いサイズに対応しています。
・ 材質も様々な用途に合うよう4種類をご用意しています。


■ 仕様
材質 … EPDM、シリコーン、フッ素ゴム、NBR
色 … 黒色、青色(EPDMのみ)、赤色(シリコーンのみ)
※材質の選択は、利用目的に適合したものをご使用下さい。


■ 寸法・形状および規格
・IDF規格 … 1.0S〜4.0S
・ヘルールタイプ標準型 … 10A、15A、1.0S〜5.0S
・ヘルールタイプL型 … 10A、15A、1.0S〜8.0S
(上記以外の型番につきましては、別途ご相談下さい)

■IDF規格　MPフーズパッキン
●型式表記方法
材質、色をお選び頂き、お問い合わせください。
例：シリコン、黒色、規格1.0Sの場合

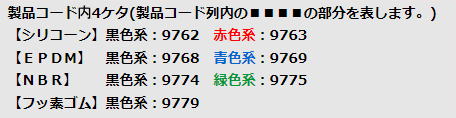

例：244-9760-01



IDF規格 寸法データ
コード 規格 サイズ 寸法図
A
(mmΦ)		 B
(mmΦ)		 C
(mmΦ)		 D
(mm)		 E
(mm)
244-■■■■-01 1.0S 23.2 29.0 32.8 5.0 7.0 IDF規格 寸法図
244-■■■■-02 1.5S 35.6 42.3 46.0 5.0 7.5
244-■■■■-03 2.0S 48.0 55.8 60.0 5.0 7.0
244-■■■■-04 2.5S 60.0 69.5 73.2 6.2 6.4
244-■■■■-05 3.0S 72.8 82.2 85.4 6.2 6.4
244-■■■■-06 3.5S 85.6 95.3 99.5 6.2 6.4
244-■■■■-07 4.0S 98.1 108.3 112.5 6.2 6.4

■ヘルールタイプ標準型　MPフーズパッキン
●型式表記方法
材質、色をお選び頂き、お問い合わせください。
例：シリコン、黒色、規格10Aの場合

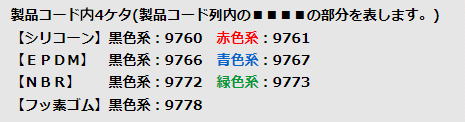

例：244-9762-02



ヘルール規格標準型 寸法データ
コード 規格 サイズ 寸法図
A
(mmΦ)		 B
(mm)		 C
(mmΦ)		 D
(mm)
244-■■■■-02 10A 14.2 27.5 33.8 5.5 ヘルール規格標準型 寸法図
244-■■■■-03 15A 17.7 27.5 33.8 5.5
244-■■■■-04 1.0S 23.8 43.5 50.5 5.5
244-■■■■-05 1.5S 37.0 43.5 50.5 5.5
244-■■■■-06 2.0S 49.0 56.5 64.0 5.5
244-■■■■-07 2.5S 59.7 70.5 77.3 5.5
244-■■■■-08 3.0S 72.5 83.5 90.8 5.5
244-■■■■-09 3.5S 85.3 97.0 105.8 5.5
244-■■■■-10 4.0S 97.8 110.0 118.8 5.5
244-■■■■-11 4.5S 108.5 122.0 129.8 5.5
244-■■■■-12 5.0S 134.0 146.0 154.8 5.5

■ヘルールタイプL型　MPフーズパッキン
●型式表記方法
材質、色をお選び頂き、お問い合わせください。
例：シリコン、黒色、規格10Aの場合

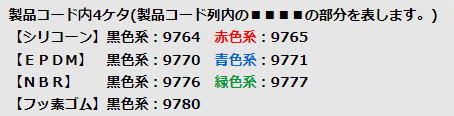

例：244-9764-02



ヘルール規格L型 寸法データ
コード 規格 L型サイズ 寸法図
A
(mmΦ)		 B
(mm)		 C
(mmΦ)		 D
(mm)		 E
(mmΦ)		 F
(mm)
244-■■■■-02 10A 14.2 27.5 33.8 5.5 35.8 6.2 ヘルール規格L型 寸法データ図
244-■■■■-03 15A 17.7 27.5 33.8 5.5 35.8 6.2
244-■■■■-04 1.0S 23.2 43.5 50.3 5.5 52.3 6.2
- 1.25S 29.6 43.5 50.3 5.5 52.3 6.2
244-■■■■-05 1.5S 37.0 43.5 50.5 5.5 52.5 6.4
244-■■■■-06 2.0S 48.8 56.5 64.0 5.5 66.2 6.4
244-■■■■-07 2.5S 60.5 70.5 77.5 5.5 79.7 6.4
244-■■■■-08 3.0S 73.3 83.5 91.0 5.5 93.2 6.4
244-■■■■-09 3.5S 85.3 97.0 105.8 5.5 107.8 6.2
244-■■■■-10 4.0S 98.6 110.0 119.0 5.5 121.2 6.4
244-■■■■-11 4.5S 108.5 122.0 129.8 5.5 131.8 6.2
244-■■■■-12 5.0S 134.0 146.0 154.8 5.5 156.8 6.2
244-■■■■-13 6.0S 159.4 174.0 182.8 5.5 184.8 6.2
244-■■■■-14 8.0S 208.5 225.0 233.3 5.5 235.3 6.2

価格と納期は都度、お問い合わせください。
