メガホース｜株式会社ハギテック

Ｐ1398

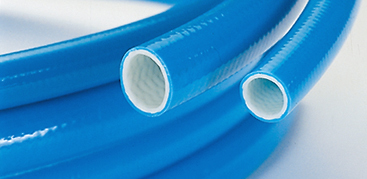

メガホース

411

特長

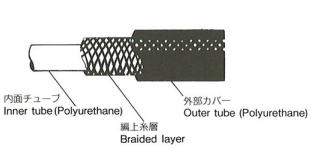

●薄肉構造
同径のウレタンブレードホースに比べ30％強薄肉で軽量且つソフト
●省エネ配管に最適
同外径のホースに比べ（当社比）内径約20％UP
●安心の高墓威圧
同内径のウレタンブレードホースに比べ約２倍（当社比）の破壊圧
●優れた耐油性
工場内エアー配管に最適

仕様

使用流体	圧縮空気	真空
仕様温度範囲	-5～60℃
破壊圧力	12Mpa(ZH,9Mp)
最高使用圧力	1.5MPa	-100kPa
適用継手	メガフィッティング、ＭＨ専用ナットカップリング

※上記の圧力値は常温時（20℃）に測定したものです。
※凍結なき事

型式	外径ｘ内径	最小曲半径	外径精度	重量	色
ＭH-8	8x10.5	40	+-0.2	0.042	LB
ＭH-10	10x12	45	+-0.2	0.054	LB

標準１巻
ＭＨ-8：10、20、30、50、100Ｍ
ＭＨ-8：10、20、30、50、100Ｍ
LB：ライトブルー

適用継手

CHSカップリング　

※メガホース用
CHSカップリング」（CHS-8MH、CHS-10MH,３FAS－8MH,３FAS－１０MH,PME-8,PME-10)となります。
メガフィッティングシリーズ（ME-8-02M、ME10-02M、ME-10-03M、ME-8-G02F、ME-10-G02F、ME-10-03F）

411

ホースニップル

型式	A	適用ホース D	L	二面幅		ネジサイズ	重量
				H1	H2
ＭE-8-02M	38.1	MH-8	32.1	17	17	R1/4	39.5
ＭE-10-02M	38.1	MH-10	32.1	19	19	R1/4	47.3
ＭE-10-03M	39.1	MH-10	32.7	19	19	R3/8	47.7

ホースソケット

411

型式	A	適用ホース D	二面幅		ネジサイズ	重量
			H1	H2
ＭE-8-G02F	34.1	MH-8	17	17	G1/4	39.4
ＭE-10-G02F	34.1	MH-10	19	19	G1/4	47.3
ＭE-10-03F	36.1	MH-10	21	19	Rc3/8	48.5

メガカップリングプラグ

411

型式	A	適用ホース D	二面幅		重量
			H1	H2
PME-8	47.1	MH-8	17	17	40.5
ＭH-10	47.1	MH-10	19	19	48.9

メガフィッティング交換用スリーブ

411

型式	適用ホース D

S-6.5	8
S-8	10
