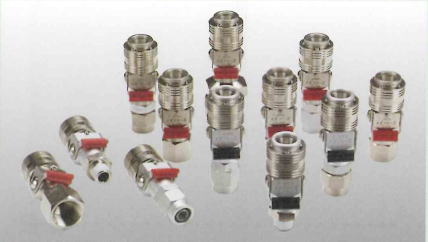

メガフローXカップリング（ソケットのみ）
 411
特長
●フルフロー設計
エアツール、機械の性能を最大限に引き出します。
（圧力損失、流量損失、エア漏れ対策を同時に行なえます。）
●ワンタッチ接続
ワンタッチ接続、又パージタイプでは２次側（ホース、ツールなど）の残圧を抜く機能で、ホースの鞭打ち現象や、ツールを抜く際の反動を防止します。
●セーフティーロック機能
プラグを挿入しないとレバーは開きません。レバーでエアーを遮断しないと、プラグが外れません。
 オス型ニップルはこちらをご参照ください。

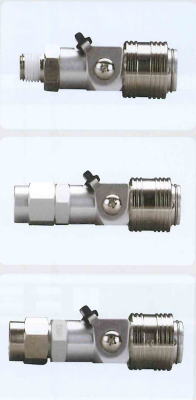

■本体材質：アルミ製

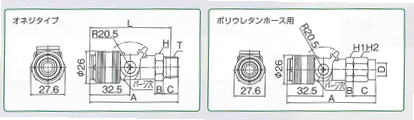

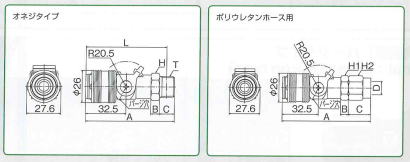

型式  A B C 適用ホース
外径 D 		 二面幅  L ネジ
サイズ 		 重量
H1 H2
ＭFX-02M 70.5  7.0  11.0 - 19.0 - 64.5 R1/4 99
ＭFX-03M 71.5  7.0  12.0 - 19.0 - 65.1 R3/8 103
ＭFX-04M 75.5  8.0  15.0 - 21.0 - 67.5 R1/2 117
ＭFX-06.5H  77.0  7.0  17.5  6.5x10  19.0  16.0  -  -  89
ＭFX-8H  79.5  7.0  20.0  8x12  19.0  19.0  -  -  93
ＭFX-11H  88.5  9.0  27.0  11x16  24.0  24.0  -  -  109
ＭFX-8MH  77.0  7.0  17.5  MH-8専用  19.0  17.0  -  -  97
ＭFX-10MH  77.0  7.0  17.5  MH-10専用  19.0  19.0  -  -  99

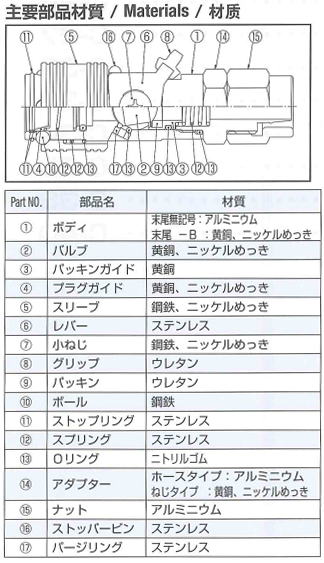

※本体材質に関わりなく、ネジ部は真鍮製（メッキ付き）、ホース接続口はアルミ製です。

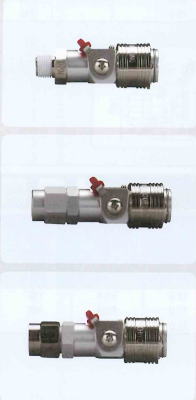

■本体材質：アルミ製　パージタイプ

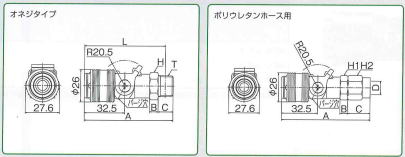

型式  A B C 適用ホース
外径 D 		 二面幅  L ネジ
サイズ 		 重量
H1 H2
ＭFXP-02M 70.5  7.0  11.0 - 19.0 - 64.5 R1/4 99
ＭFXP-03M 71.5  7.0  12.0 - 19.0 - 65.1 R3/8 103
ＭFXP-04M 75.5  8.0  15.0 - 21.0 - 67.5 R1/2 117
ＭFXP-06.5H  77.0  7.0  17.5  6.5x10  19.0  16.0  -  -  89
ＭFXP-8H  79.5  7.0  20.0  8x12  19.0  19.0  -  -  93
ＭFXP-11H  88.5  9.0  27.0  11x16  24.0  24.0  -  -  109
ＭFXP-8MH 77.0 7.0 17.5  MH-8専用 19.0 17.0 - -  97
ＭFXP-10MH  77.0  7.0  17.5  MH-10専用  19.0  19.0  -  -  99
※本体材質に関わりなく、ネジ部は真鍮製（メッキ付き）、ホース接続口はアルミ製です。
 ■本体材質：アルミ製

型式   接続部 A B C D E F P 重量(g)
ＭFX-FJ2 Rc1/2 82  92.5  30 40 21 7 38  370
ＭFX-FJ3 Rｃ1/2 120  92.5  30 40 25  7 38  550
※本体材質に関わりなく、ネジ部は真鍮製（メッキ付き）、ホース接続口はアルミ製です。

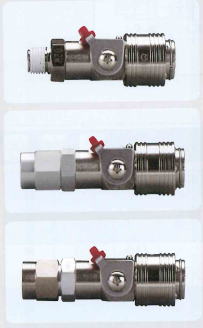

 ■本体材質：真鍮製　パージタイプ

型式  A B C 適用ホース
外径 D 		 二面幅  L ネジ
サイズ 		 重量
H1 H2
ＭFXP-02M-B 70.5  7.0  11.0 - 19.0 - 64.5 R1/4 145
ＭFXP-03M-B 71.5  7.0  12.0 - 19.0 - 65.1 R3/8 149
ＭFXP-04M-B 75.5  8.0  15.0 - 21.0 - 67.5 R1/2 163
ＭFXP-06.5H-B  77.0  7.0  17.5  6.5x10 19.0  16.0  -  - 134
ＭFXP-8H-B  79.5  7.0  20.0  8x12 19.0  19.0  -  - 137
ＭFXP-11H-B  88.5  9.0  27.0  11x16 24.0  24.0  -  - 154
ＭFXP-8MH-B 77.0 7.0 17.5 MH-8専用 19.0 17.0  -  - 143
ＭFXP-10MH-B 77.0 7.0 17.5 MH-10専用 19.0 19.0 - - 145
※本体材質に関わりなく、ネジ部は真鍮製（メッキ付き）、ホース接続口はアルミ製です。
  ■本体材質：真鍮製　パージタイプ
型式  A 適用チューブ
外径 D 		 二面幅  E ネジ
サイズ 		 重量
H1
ＭFXP-02F-B 69.5 - 19.0 15.0 R1/4 150
ＭFXP-03F-B 69.5 - 21.0 17.0 R3/8 156
ＭFXP-04F-B 69.5 - 24.0 21.0 R1/2 168
※本体材質に関わりなく、ネジ部は真鍮製（メッキ付き）、ホース接続口はアルミ製です。
