多芯型メタルスーパーグランド（A型）　平型線用 436

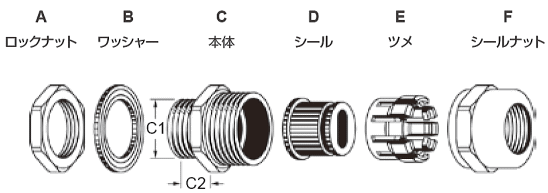

平型線用イラスト
※NBAシリーズにはロックナットは付属しておりません。

●取付部 ： G(PF)ネジ、メートルネジ、PGネジ、NPTネジ
●材質 ： ロックナット・本体・シールナット/真鍮・ニッケルメッキ
ツメ/66ナイロン、ワッシャー・シール/EPDM
●色 ： 光沢シルバー
●IP等級 ： IP68/5気圧
●使用温度範囲 ： -40℃〜105℃(瞬時/1分：160℃)

単位：mm
ネジの呼び 型式 適応電線
サイズ
(mm)		 ネジ
外径
(C1φmm)		 取付
穴径
(φmm)		 ネジ長
(C2mm)		 スパナ
サイズ
A部/F部		 グランド
本体最小
内径		 包装単位
(個)
G 1/4 FBA13-0207 2.3×7.1 13.157 13.5〜13.9 8 17/17 8.5 10
G 3/8 FBA17-0610 6×10 16.662 17.0〜17.4 9 22/22 10.5 10
G 1/2 FBA21M-0511 5×11.5 20.955 21.4〜21.9 15 24/24 12.5 10
FBA21-0612 6.5×12 20.955 21.4〜21.9 9.5 26/26 14.5 10
FBA21-0614 6×14 20.955 21.4〜21.9 9.5 24/24 12.5 10
FBA21-0712 7×12 20.955 21.4〜21.9 9.5 24/24 12.5 10
FBA21-0714 7×14 20.955 21.4〜21.9 9.5 26/26 14.5 10
G 3/4 FBA26-0614 6×14 26.441 26.9〜27.4 12 32/32 18.5 10
FBA26-0714 7×14 26.441 26.9〜27.4 12 32/32 18.5 10
G 1 FBA33-0822 8×22 33.249 33.8〜34.4 12.5 41/41 25 10
G 1 1/4 FBA42-1028 10×28.5 41.91 42.5〜43.1 15 50/50 32 5
FBA42-0529 5.5×29 41.91 42.5〜43.1 15 50/50 32 5
　
ネジの呼び 型式 適応電線
サイズ
(mm)		 ネジ
外径
(C1φmm)		 取付
穴径
(φmm)		 ネジ長
(C2mm)		 スパナ
サイズ
A部/F部		 グランド
本体最小
内径		 包装単位
(個)
M12 X 1.5 MBA12-0207 2.3×7.1 12 12.4〜12.8 8 17/17 8 10
M16 X 1.5 MBA16-0610 6×10 16 16.4〜16.8 9 22/22 10.5 10
M20 X 1.5 MBA20M-0511 5×11.5 20 20.5〜21 6 24/24 12.5 10
MBA20-0612 6.5×12 20 20.5〜21 9.5 26/26 14.5 10
MBA20-0614 6×14 20 20.5〜21 9.5 26/26 14.5 10
MBA20-0712 7×12 20 20.5〜21 9.5 26/26 14.5 10
MBA20-0714 7×14 20 20.5〜21 9.5 26/26 14.5 10
M25 X 1.5 MBA25-0614 6×14 25 25.5〜26 12 32/32 18.5 10
MBA25-0714 7×14 25 25.5〜26 12 32/32 18.5 10
M32 X 1.5 MBA32-0822 8×22 32 32.6〜33.2 12.5 41/41 25 10
M40 X 1.5 MBA40-1028 10×28.5 40 40.6〜41.2 15 50/50 32 5
MBA40-0529 5.5×29 40 40.6〜41.2 15 50/50 32 5
　
ネジの呼び 型式 適応電線
サイズ
(mm)		 ネジ
外径
(C1φmm) 		 取付
穴径
(φmm)		 ネジ長
(C2mm)		 スパナ
サイズ
A部/F部 		 グランド
本体最小
内径		 包装単位
(個)
PG 7 PBA7-0207 2.3×7.1 12.5 12.9〜13.3 8 17/17 8.5 10
PG 9 PBA9-0207 2.3×7.1 15.2 15.6〜16 8 18/17 8.5 10
PG 11 PBA11-0610 6×10 18.6 19〜19.4 9 22/22 10.5 10
PG 13.5 PBA13.5-0511 5×11.5 20.4 20.9〜21.4 6 24/24 12.5 10
PG 16 PBA16-0612 6.5×12 22.5 23〜23.5 9.5 26/26 14.5 10
PBA16-0614 6×14 22.5 23〜23.5 9.5 26/26 14.5 10
PBA16-0712 7×12 22.5 23〜23.5 9.5 26/26 14.5 10
PBA16-0714 7×14 22.5 23〜23.5 9.5 26/26 14.5 10
PG 21 PBA21-0614 6×14 28.3 28.8〜29.3 12 32/32 18.5 10
PBA21-0714 7×14 28.3 28.8〜29.3 12 32/32 18.5 10
PG 29 PBA29-0822 8×22 37 37.6〜38.2 12.5 41/41 25 10
PG 36 PBA36-1028 10×28.5 47 47.6〜48.2 15 50/50 34 5
PBA36-0529 5.5×29 47 47.6〜48.2 15 50/50 34 5
　
ネジの呼び 型式 適応電線
サイズ
(mm) 		 ネジ
外径
(C1φmm)		 取付
穴径
(φmm) 		 ネジ長
(C2mm)		 スパナ
サイズ
A部/F部 		 グランド
本体最小
内径		 包装単位
(個)
NPT 3/8 NBA17-0610 6×10 17.055 - 13 /22 10.5 10
NPT 1/2 NBA21M-0511 5×11.5 21.223 - 15 /24 11.5 10
NBA21-0612 6.5×12 21.223 - 13 /26 14.5 10
NBA21-0614 6×14 21.223 - 13 /26 14.5 10
NBA21-0712 7×12 21.223 - 13 /26 14.5 10
NBA21-0714 7×14 21.223 - 13 /26 14.5 10
NPT 3/4 NBA26-0614 6×14 26.568 - 14 /32 18.5 10
NBA26-0714 7×14 26.568 - 14 /32 18.5 10
NPT 1 NBA33-0822 8×22 33.227 - 15 /41 25 10
NPT 1 1/4 NBA42-1028 10×28.5 41.984 - 15 /50 32 5
NBA42-0529 5.5×29 41.984 - 15 /50 32 5
