多芯型メタルスーパーグランド（A型）　3芯 436



※NBAシリーズにはロックナットは付属しておりません。

●取付部 ： G(PF)ネジ、メートルネジ、PGネジ、NPTネジ

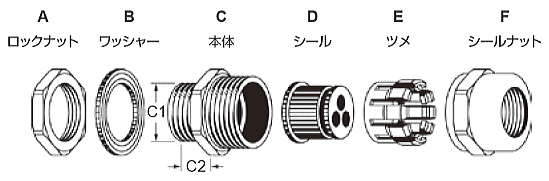

●材質 ： ロックナット・本体・シールナット/真鍮・ニッケルメッキ
ツメ/66ナイロン、ワッシャー・シール/EPDM
●色 ： 光沢シルバー
●IP等級 ： IP68/5気圧
●使用温度範囲 ： -40℃〜105℃(瞬時/1分：160℃)

単位:mm
ネジの呼び 型式 適応電線
サイズ
(mm)		 ネジ
外径
(C1φmm)		 取付
穴径
(φmm)		 ネジ長
(C2mm)		 スパナ
サイズ
A部/F部		 グランド
本体最小
内径		 包装単位
(個)
G 1/4 FBA13-H3-02 2.6〜1.6 13.157 13.5〜13.9 8 17/17 8.5 10
G 3/8 FBA17-H3-03 3〜2 16.662 17.0〜17.4 9 22/22 10.5 10
FBA17-H3-04 4.2〜3 16.662 17.0〜17.4 9 22/22 10.5 10
G 1/2 FBA21-H3-03 3.6〜2.6 20.955 21.4〜21.9 9.5 26/26 14.5 10
FBA21-H3-04 4.2〜3 20.955 21.4〜21.9 9.5 24/24 12.5 10
FBA21M-H3-05 5〜3.5 20.955 21.4〜21.9 15 24/24 12.5 10
FBA21-H3-05 5.2〜3.5 20.955 21.4〜21.9 9.5 26/26 14.5 10
G 3/4 FBA26-H3-05 5.2〜3.6 26.441 26.9〜27.4 12 32/32 18.5 10
FBA26-H3-06 6.2〜4.8 26.441 26.9〜27.4 12 32/32 18.5 10
FBA26-H3-08 8〜6.2 26.441 26.9〜27.4 12 32/32 18.5 10
G 1 FBA33-H3-10 10〜7.7 33.249 33.8〜34.4 12.5 41/41 25 10
G 1 1/4 FBA42-H3-08 8.3〜6.5 41.91 42.5〜43.1 15 50/50 32 5
FBA42-H3-10 10〜7.7 41.91 42.5〜43.1 15 50/50 32 5
　
ネジの呼び 型式 適応電線
サイズ
(mm)		 ネジ
外径
(C1φmm)		 取付
穴径
(φmm)		 ネジ長
(C2mm)		 スパナ
サイズ
A部/F部		 グランド
本体最小
内径		 包装単位
(個)
M12 X 1.5 MBA12-H3-02 2.6〜1.6 12 12.4〜12.8 8 17/17 8 10
M16 X 1.5 MBA16-H3-03 3〜2 16 16.4〜16.8 9 22/22 10.5 10
MBA16-H3-04 4.2〜3 16 16.4〜16.8 9 22/22 10.5 10
M20 X 1.5 MBA20-H3-03 3.6〜2.6 20 20.5〜21 9.5 26/26 14.5 10
MBA20-H3-04 4.2〜3 20 20.5〜21 9.5 26/26 14.5 10
MBA20M-H3-05 5〜3.5 20 20.5〜21 6 24/24 12.5 10
MBA20-H3-05 5.2〜3.5 20 20.5〜21 9.5 26/26 14.5 10
M25 X 1.5 MBA25-H3-05 5.2〜3.6 25 25.5〜26 12 32/32 18.5 10
MBA25-H3-06 6.2〜4.8 25 25.5〜26 12 32/32 18.5 10
MBA25-H3-08 8〜6.2 25 25.5〜26 12 32/32 18.5 10
M32 X 1.5 MBA32-H3-10 10〜7.7 32 32.6〜33.2 12.5 41/41 25 10
M40 X 1.5 MBA40-H3-08 8.3〜6.5 40 40.6〜41.2 15 50/50 32 5
MBA40-H3-10 10〜7.7 40 40.6〜41.2 15 50/50 32 5
　
ネジの呼び 型式 適応電線
サイズ
(mm)		 ネジ
外径
(C1φmm)		 取付
穴径
(φmm) 		 ネジ長
(C2mm)		 スパナ
サイズ
A部/F部 		 グランド
本体最小
内径		 包装単位
(個)
PG 7 PBA7-H3-02 2.6〜1.6 12.5 12.9〜13.3 8 17/17 8.5 10
PG 9 PBA9-H3-02 2.6〜1.6 15.2 15.6〜16 8 18/17 8.5 10
PG 11 PBA11-H3-03 3〜2 18.6 19〜19.4 9 22/22 10.5 10
PBA11- H3-04 4.2〜3 18.6 19〜19.4 9 22/22 10.5 10
PG 13.5 PBA13.5-H3-05 5〜3.5 20.4 20.9〜21.4 6 24/24 12.5 10
PG 16 PBA16-H3-03 3.6〜2.6 22.5 23〜23.5 9.5 26/26 14.5 10
PBA16-H3-04 4.2〜3 22.5 23〜23.5 9.5 26/26 14.5 10
PBA16-H3-05 5.2〜3.5 22.5 23〜23.5 9.5 26/26 14.5 10
PG 21 PBA21-H3-05 5.2〜3.6 28.3 28.8〜29.3 12 32/32 18.5 10
PBA21-H3-06 6.2〜4.8 28.3 28.8〜29.3 12 32/32 18.5 10
PBA21-H3-08 8〜6.2 28.3 28.8〜29.3 12 32/32 18.5 10
PG 29 PBA29-H3-10 10〜7.7 37 37.6〜38.2 12.5 41/41 25 10
PG 36 PBA36-H3-08 8.3〜6.5 47 47.6〜48.2 15 50/50 34 5
PBA36-H3-10 10〜7.7 47 47.6〜48.2 15 50/50 34 5
　
ネジの呼び 型式 適応電線
サイズ
(mm)		 ネジ
外径
(C1φmm)		 取付
穴径
(φmm) 		 ネジ長
(C2mm)		 スパナ
サイズ
A部/F部		 グランド
本体最小
内径		 包装単位
(個)
NPT 3/8 NBA17-H3-03 3〜2 17.055 - 13 /22 10.5 10
NBA17-H3-04 4.2〜3 17.055 - 13 /22 10.5 10
NPT 1/2 NBA21-H3-03 3.6〜2.6 21.223 - 13 /26 14.5 10
NBA21-H3-04 4.2〜3 21.223 - 13 /26 14.5 10
NBA21M-H3-05 5〜3.5 21.223 - 15 /24 11.5 10
NBA21-H3-05 5.2〜3.5 21.223 - 13 /26 14.5 10
NPT 3/4 NBA26-H3-05 5.2〜3.6 26.568 - 14 /32 18.5 10
NBA26- H3-06 6.2〜4.8 26.568 - 14 /32 18.5 10
NBA26-H3-08 8〜6.2 26.568 - 14 /32 18.5 10
NPT 1 NBA33-H3-10 10〜7.7 33.227 - 15 /41 25 10
NPT 1 1/4 NBA42-H3-08 8.3〜6.5 41.984 - 15 /50 32 5
NBA42-H3-10 10〜7.7 41.984 - 15 /50 32 5
