多芯型メタルスーパーグランド（A型）　2芯 436
2芯

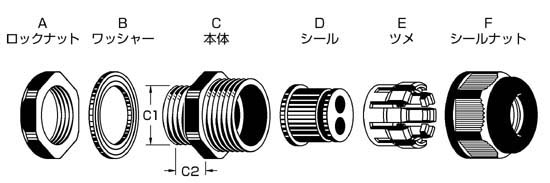

多芯型ナイロンスーパーグランド構造図
※NBAシリーズにはロックナットは付属しておりません。

●取付部 ： G(PF)ネジ、メートルネジ、PGネジ、NPTネジ
●材質 ： ロックナット・本体・シールナット/真鍮・ニッケルメッキ
ツメ/66ナイロン、ワッシャー・シール/EPDM
●色 ： 光沢シルバー
●IP等級 ： IP68/5気圧
●使用温度範囲 ： -40℃〜105℃(瞬時/1分：160℃)

単位:mm
ネジの呼び 型式 適応電線
サイズ
(mm)		 ネジ
外径
(C1φmm)		 取付
穴径
(φmm)		 ネジ長
(C2mm)		 スパナ
サイズ
A部/F部		 グランド
本体最小
内径		 包装単位
(個)
G1/4 FBA13-H2-03 3.1〜2 13.157 13.5〜13.9 8 17/17 8.5 10
G3/8 FBA17-H2-02 2.6〜1.6 16.662 17.0〜17.4 9 22/22 10.5 10
FBA17-H2-03 3〜2 16.662 17.0〜17.4 9 22/22 10.5 10
FBA17-H2-04 4.1〜3 16.662 17.0〜17.4 9 22/22 10.5 10
G1/2 FBA21-H2-03 3.5〜2.5 20.955 21.4〜21.9 9.5 26/26 14.5 10
FBA21-H2-04 4.3〜3.3 20.955 21.4〜21.9 9.5 24/24 12.5 10
FBA21M-H2-05 5.2〜3.5 20.955 21.4〜21.9 15 24/24 12.5 10
FBA21-H2-06 6.1〜4.3 20.955 21.4〜21.9 9.5 26/26 14.5 10
G3/4 FBA26-H2-05 5.2〜3.6 26.441 26.9〜27.4 12 32/32 18.5 10
FBA26-H2-06 6.5〜5.1 26.441 26.9〜27.4 12 32/32 18.5 10
FBA26-H2-08 8.7〜6.4 26.441 26.9〜27.4 12 32/32 18.5 10
G1 FBA33-H2-10 10〜7.7 33.249 33.8〜34.4 12.5 41/41 25 10
G11/4 FBA42-H2-09 9〜7 41.91 42.5〜43.1 15 50/50 32 5
FBA42-H2-13 13〜11 41.91 42.5〜43.1 15 50/50 32 5
　
ネジの呼び 型式 適応電線
サイズ
(mm)		 ネジ
外径
(C1φmm)		 取付
穴径
(φmm)		 ネジ長
(C2mm)		 スパナ
サイズ
A部/F部		 グランド
本体最小
内径		 包装単位
(個)
M12X1.5 MBA12-H2-03 3.1〜2 12 12.4〜12.8 8 17/17 8 10
M16X1.5 MBA16-H2-02 2.6〜1.6 16 16.4〜16.8 9 22/22 10.5 10
MBA16-H2-03 3〜2 16 16.4〜16.8 9 22/22 10.5 10
MBA16-H2-04 4.1〜3 16 16.4〜16.8 9 22/22 10.5 10
M20X1.5 MBA20-H2-03 3.5〜2.5 20 20.5〜21 9.5 26/26 14.5 10
MBA20-H2-04 4.3〜3.3 20 20.5〜21 9.5 26/26 14.5 10
MBA20M-H2-05 5.2〜3.5 20 20.5〜21 6 24/24 12.5 10
MBA20-H2-06 6.1〜4.3 20 20.5〜21 9.5 26/26 14.5 10
M25X1.5 MBA25-H2-05 5.2〜3.6 25 25.5〜26 12 32/32 18.5 10
MBA25-H2-06 6.5〜5.1 25 25.5〜26 12 32/32 18.5 10
MBA25-H2-08 8.7〜6.4 25 25.5〜26 12 32/32 18.5 10
M32X1.5 MBA32-H2-10 10〜7.7 32 32.6〜33.2 12.5 41/41 25 10
M40X1.5 MBA40-H2-09 9〜7 40 40.6〜41.2 15 50/50 32 5
MBA40-H2-13 13〜11 40 40.6〜41.2 15 50/50 32 5
　
ネジの呼び  型式 適応電線
サイズ
(mm) 		 ネジ
外径
(C1φmm) 		 取付
穴径
(φmm)		 ネジ長
(C2mm)		 スパナ
サイズ
A部/F部 		 グランド
本体最小
内径 		  包装単位
(個)
PG7 PBA7-H2-03 3.1〜2 12.5 12.9〜13.3 8 17/17 8.5 10
PG9 PBA9-H2-03 3.1〜2 15.2 15.6〜16 8 18/17 8.5 10
PG11 PBA11-H2-02 2.6〜1.6 18.6 19〜19.4 9 22/22 10.5 10
PBA11-H2-03 3〜2 18.6 19〜19.4 9 22/22 10.5 10
PBA11-H2-04 4.1〜3 18.6 19〜19.4 9 22/22 10.5 10
PG13.5 PBA13.5-H2-05 5.2〜3.5 20.4 20.9〜21.4 6 24/24 12.5 10
PG16 PBA16-H2-03 3.5〜2.5 22.5 23〜23.5 9.5 26/26 14.5 10
PBA16-H2-04 4.3〜3.3 22.5 23〜23.5 9.5 26/26 14.5 10
PBA16-H2-06 6.1〜4.3 22.5 23〜23.5 9.5 26/26 14.5 10
PG21 PBA21-H2-05 5.2〜3.6 28.3 28.8〜29.3 12 32/32 18.5 10
PBA21-H2-06 6.5〜5.1 28.3 28.8〜29.3 12 32/32 18.5 10
PBA21-H2-08 8.7〜6.4 28.3 28.8〜29.3 12 32/32 18.5 10
PG29 PBA29-H2-10 10〜7.7 37 37.6〜38.2 12.5 41/41 25 10
PG36 PBA36-H2-09 9〜7 47 47.6〜48.2 15 50/50 34 5
PBA36-H2-13 13〜11 47 47.6〜48.2 15 50/50 34 5
　
ネジの呼び  型式 適応電線
サイズ
(mm) 		 ネジ
外径
(C1φmm)		 取付
穴径
(φmm)		 ネジ長
(C2mm) 		 スパナ
サイズ
A部/F部 		 グランド
本体最小
内径 		 包装単位
(個)
NPT3/8 NBA17-H2-02 2.6〜1.6 17.055 - 13 /22 10.5 10
NBA17-H2-03 3〜2 17.055 - 13 /22 10.5 10
NBA17-H2-04 4.1〜3 17.055 - 13 /22 10.5 10
NPT1/2 NBA21-H2-03 3.5〜2.5 21.223 - 13 /26 14.5 10
NBA21-H2-04 4.3〜3.3 21.223 - 13 /26 14.5 10
NBA21M-H2-05 5.2〜3.5 21.223 - 15 /24 11.5 10
NBA21-H2-06 6.1〜4.3 21.223 - 13 /26 14.5 10
NPT3/4 NBA26-H2-05 5.2〜3.6 26.568 - 14 /32 18.5 10
NBA26-H2-06 6.5〜5.1 26.568 - 14 /32 18.5 10
NBA26-H2-08 8.7〜6.4 26.568 - 14 /32 18.5 10
NPT1 NBA33-H2-10 10〜7.7 33.227 - 15 /41 25 10
NPT11/4 NBA42-H2-09 9〜7 41.984 - 15 /50 32 5
NBA42-H2-13 13〜11 41.984 - 15 /50 32 5
