■クイックカップリング(樹脂製・太径4Aシリーズ) 237
※生産中止品
■ 特長・仕様
● 1/4"(6.4㎜)フローのソケット(メス)とプラグ(オス)のカップリングで構成され、確実に連結させると音がし、
親指ワンプッシュで分離できます。
● 連結を分離したときにチューブライン中の液漏れを防ぐためのスプリング式バルブが内蔵されている
タイプとないタイプがそれぞれにあります。
● 全てのオスとメスはバルブの有無にかかわらず相互に互換性があるので自由に組み合わせできます。
● オス・メスの差し込み角度の指定はありませんのでチューブが捻れることなく連結可能です。
● 隔壁部ネジ規格は11/16-24UNF。穴径18㎜、厚みがソケットでは12mm、プラグでは7mmまでの
隔壁に固定するためのロックナットが1個付属。
● 使用温度範囲は-40～+82℃、使用耐圧はVacuum～800ｋPa。

《材質》
    ボディおよび内蔵バルブ：アセタール樹脂
Oリング：ニトリルゴム(Buna-N)
※特注でフッ素ゴム製またはEPDM製に変更可能です。
Oリングは特注でフッ素ゴム製またはEPDM製に変更可能です。
内蔵スプリング：SUS302
ソケットのプッシュ式ラッチボタン：SUS301製
半硬質チューブ用接続口の金属キャップ：クロムメッキ真鍮製
隔壁タイプに1個付属しているロックナット：クロムメッキ真鍮製
カップリング 接続例
ソケット(メス)タイプ

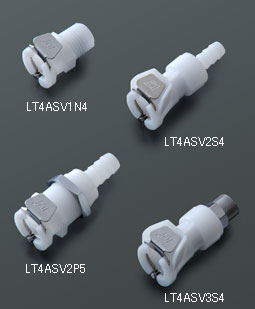

カップリング メス ●ソケット(メス)：バルブ付きタイプ
型式 端末形状 サイズ
(mm)
LT4ASV1N4 　1/4-18NPTオスネジ付き 24×29L
LT4ASV1N6 　3/8-18NPTオスネジ付き 24×29L
LT4ASV1R4 　R1/4オスネジ付き 24×29L
LT4ASV1R6 　R3/8オスネジ付き 24×29L
LT4ASV2S4 　軟質チューブ内径6～7㎜用 24×48L
LT4ASV2S5 　軟質チューブ内径8㎜、5/16"用 24×49L
LT4ASV2S6 　軟質チューブ内径9～10㎜用 24×48L
LT4ASV2P4 　隔壁 軟質チューブ内径6～7㎜用 24×48L
LT4ASV2P5 　隔壁 軟質チューブ内径8㎜、5/16"用 24×49L
LT4ASV2P6 　隔壁 軟質チューブ内径9～10㎜用 24×48L
LT4ASV3S4 　半硬質チューブ4×6㎜、4.3×6.4㎜用 24×46L
LT4ASV3S6 　半硬質チューブ6.4×9.5㎜用 24×49L
LT4ASV3P4 　隔壁 半硬質チューブ4×6㎜、4.3×6.4㎜用　 24×45L
LT4ASV3P6 　隔壁 半硬質チューブ6.4×9.5㎜用 24×49L
入数各1個
※こちらの製品は現在、生産中止品です。(2023年11月16日)

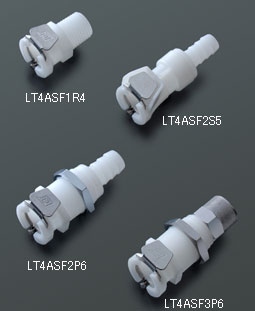

カップリング メス   ●ソケット(メス)：バルブなしタイプ
型式 端末形状 サイズ
(mm)
LT4ASF1N4 　1/4-18NPTオスネジ付き 24×29L
LT4ASF1N6 　3/8-18NPTオスネジ付き 24×29L
LT4ASF1R4 　R1/4オスネジ付き 24×29L
LT4ASF1R6 　R3/8オスネジ付き 24×29L
LT4ASF2S4 　軟質チューブ内径6～7㎜用 24×48L
LT4ASF2S5 　軟質チューブ内径8㎜、5/16"用 24×49L
LT4ASF2S6 　軟質チューブ内径9～10㎜用 24×48L
LT4ASF2P4 　隔壁 軟質チューブ内径6～7㎜用 24×48L
LT4ASF2P5 　隔壁 軟質チューブ内径8㎜、5/16"用 24×49L
LT4ASF2P6 　隔壁 軟質チューブ内径9～10㎜用 24×48L
LT4ASF3S4 　半硬質チューブ4×6㎜、4.3×6.4㎜用 24×45L
LT4ASF3S6 　半硬質チューブ6.4×9.5㎜用 24×49L
LT4ASF3P4 　隔壁 半硬質チューブ4×6㎜、4.3×6.4㎜用 24×45L
LT4ASF3P6 　隔壁 半硬質チューブ6.4×9.5㎜用 24×49L
入数各1個
※こちらの製品は現在、生産中止品です。(2023年11月16日)
ソケット(オス)タイプ

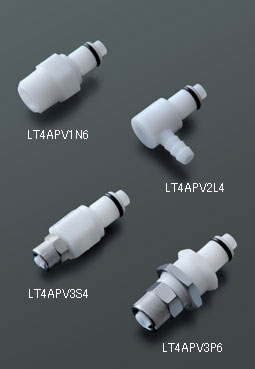

カップリング メス   ●プラグ(オス)：バルブ付きタイプ
型式 端末形状 サイズ
(mm)
LT4APV1N4 　1/4-18NPTオスネジ付き 18×42L
LT4APV1NL4 　L型1/4-18NPTオスネジ付き 37X34X18L
LT4APV1N6 　3/8-18NPTオスネジ付き 22×42L
LT4APV1R4 　R1/4オスネジ付き 18×42L
LT4APV1R6 　R3/8オスネジ付き 22×42L
LT4APV2S4 　軟質チューブ内径6～7㎜用 18×50L
LT4APV2S5 　軟質チューブ内径8㎜、5/16"用 18×51L
LT4APV2S6 　軟質チューブ内径9～10㎜用 18×46L
LT4APV2L4 　L型 軟質チューブ内径6～7㎜用 31×34×16L
LT4APV2L6 　L型 軟質チューブ内径9～10㎜用 31×35×16L
LT4APV2P4 　隔壁 軟質チューブ内径6～7㎜用 21×51L
LT4APV2P5 　隔壁 軟質チューブ内径8㎜、5/16"用 21×52L
LT4APV2P6 　隔壁 軟質チューブ内径9～10㎜用 22×51L
LT4APV3S4 　半硬質チューブ4×6㎜、4.3×6.4㎜用 18×47L
LT4APV3S6 　半硬質チューブ6.4×9.5㎜用 18×45L
LT4APV3L6 　L型 半硬質チューブ6.4×9.5㎜用 32×35×16L
LT4APV3P4 　隔壁 半硬質チューブ4×6㎜、4.3×6.4㎜用 22×48L
LT4APV3P6 　隔壁 半硬質チューブ6.4×9.5㎜用 22×52L
入数各1個
※こちらの製品は現在、生産中止品です。(2023年11月16日)

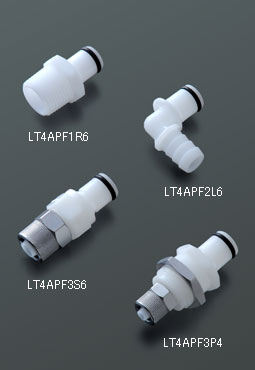

カップリング メス   ●プラグ(オス)：バルブなしタイプ
型式 端末形状 サイズ(mm)
LT4APF1N4 　1/4-18NPTオスネジ付き 18×32L
LT4APF1NL4 　L型1/4-18NPTオスネジ付き 37x30x18L
LT4APF1N6 　3/8-18NPTオスネジ付き 22×32L
LT4APF1R4 　R1/4オスネジ付き 18×32L
LT4APF1R6 　R3/8オスネジ付き 22×32L
LT4APF2S4 　軟質チューブ内径6～7㎜用 16×32L
LT4APF2S5 　軟質チューブ内径8㎜、5/16"用 16×32L
LT4APF2S6 　軟質チューブ内径9～10㎜用 16×32L
LT4APF2L4 　L型 軟質チューブ内径6～7㎜用 32×28×16L
LT4APF2L6 　L型 軟質チューブ内径9～10㎜用 32×28×16L
LT4APF2P4 　隔壁 軟質チューブ内径6～7㎜用 22×48L
LT4APF2P5 　隔壁 軟質チューブ内径8㎜、5/16"用 22×48L
LT4APF2P6 　隔壁 軟質チューブ内径9～10㎜用 26×48L
LT4APF3S4 　半硬質チューブ4×6㎜、4.3×6.4㎜用 18×44L
LT4APF3S6 　半硬質チューブ6.4×9.5㎜用 18×42L
LT4APF3L6 　L型 半硬質チューブ6.4×9.5㎜用 32×31×16L
LT4APF3P4 　隔壁 半硬質チューブ4×6㎜、4.3×6.4㎜用 21×45L
LT4APF3P6 　隔壁 半硬質チューブ6.4×9.5㎜用 21×48L
LT4APEND 　A4シリーズ用ストッパープラグ(穴なし) 16×23L
入数各1個
※こちらの製品は現在、生産中止品です。(2023年11月16日)
