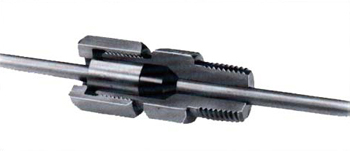

１本貫通用のグランド。φ1.0㎜～φ31.8㎜。
|

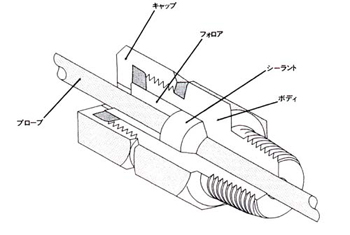

PGグランド Aタイプ（片ネジ）
|
特長
- シングルシール
- 温度定格： －240℃～＋870℃
- 圧力定格※：真空～68.6MPa（700kg/cm2）
- プローブの位置調整が可能
- 取り付け、プローブの取り換えが容易
- シーラントの再使用、交換が可能
- プローブにダメージを与えない
- ソフトシーラント
- ステンレスパイプ、ステンレス棒のシール
|
適用
熱電対、 測温抵抗体、 ダイヤル式温度計、トランスミッタプローブ、 ガラス温度計、キャピラリーチューブなど
予備品
予備品はシーラントのみ、型式は以下の通り
例：RS-PG2-125-T
RS＝Replacement Sealant
Conaxシーリンググランド一覧
|
| シーラント仕様 |
| シーラント材質 |
温度定格 |
圧力定格※（20℃） |
| ラバ |
－185℃～＋870℃ |
68.6MPa（700kg/cm2） |
| テフロン |
－185℃～＋232℃ |
真空～22.1MPa（225kg/cm2） |
| ネオプレン |
－40℃～＋93℃ |
真空～19.3MPa（197kg/cm2） |
| バイトン |
－20℃～＋232℃ |
真空～31.0MPa（316kg/cm2） |
| グラフォイル |
－240℃～＋495℃（空気中）
－240℃～＋1650℃（還元雰囲気中） |
真空～68.6MPa（700kg/cm2） |
|
| 仕様 |
| 型 式 |
プローブ径
（mm） |
ネジサイズＮＰＴ
（インチ） |
全長
（mm） |
キャップ
サイズ
（インチ） |
トルク定格※（表記以外はkg-ｍ） |
| LA |
LB |
ネオプレン
/フッ素ゴム |
フッ素樹脂 |
ラバ |
グラフォイル |
| MIC-040-* |
1.0 |
1／16″ |
24 |
- |
3／8″ |
- |
10kg-cm |
55kg-cm |
- |
| MIC-062-* |
1.6 |
1／16″ |
24 |
- |
3／8″ |
- |
10kg-cm |
55kg-cm |
55kg-cm |
| MPG-040-* |
1.0 |
1／8″ |
30 |
40 |
1／2″ |
65kg-cm |
65kg-cm |
90kg-cm |
65kg-cm |
| MPG-062-* |
1.6 |
1／8″ |
30 |
40 |
1／2″ |
65kg-cm |
65kg-cm |
90kg-cm |
65kg-cm |
| MPG-093-* |
2.4 |
1／8″ |
30 |
40 |
1／2″ |
65kg-cm |
65kg-cm |
90kg-cm |
65kg-cm |
| MPG-118-* |
3.0 |
1／8″ |
30 |
40 |
1／2″ |
65kg-cm |
65kg-cm |
90kg-cm |
65kg-cm |
| MPG-125-* |
3.2 |
1／8″ |
30 |
40 |
1／2″ |
65kg-cm |
65kg-cm |
90kg-cm |
65kg-cm |
| MPG-187-* |
4.8 |
1／8″ |
30 |
40 |
1／2″ |
65kg-cm |
65kg-cm |
90kg-cm |
65kg-cm |
| PG2-118-* |
3.0 |
1／4″ |
51 |
67 |
3／4″ |
4.5 |
2.5 |
6.0 |
5.0 |
| PG2-125-* |
3.2 |
1／4″ |
51 |
67 |
3／4″ |
4.5 |
2.5 |
6.0 |
5.0 |
| PG2-187-* |
4.8 |
1／4″ |
51 |
67 |
3／4″ |
4.5 |
2.5 |
6.0 |
5.0 |
| PG2-236-* |
6.0 |
1／4″ |
51 |
67 |
3／4″ |
4.5 |
2.5 |
6.0 |
5.0 |
| PG2-250-* |
6.4 |
1／4″ |
51 |
67 |
3／4″ |
4.5 |
2.5 |
6.0 |
5.0 |
| PG4-187-* |
4.8 |
1／2″ |
64 |
83 |
1″ |
8 |
8.0 |
19.0 |
13.0 |
| PG4-236-* |
6.0 |
1／2″ |
64 |
83 |
1″ |
8 |
8.0 |
19.0 |
13.0 |
| PG4-250-* |
6.4 |
1／2″ |
64 |
83 |
1″ |
8 |
8.0 |
19.0 |
13.0 |
| PG4-312-* |
7.9 |
1／2″ |
64 |
83 |
1″ |
8 |
8.0 |
19.0 |
13.0 |
| PG4-375* |
9.5 |
1／2″ |
64 |
83 |
1″ |
8 |
8.0 |
19.0 |
13.0 |
| PG5-375* |
9.5 |
3／4″ |
73 |
92 |
1-1／2″ |
8 |
13.0 |
30.0 |
13.0 |
| PG5-500-* |
12.7 |
3／4″ |
73 |
92 |
1-1／2″ |
8 |
13.0 |
30.0 |
13.0 |
| PG5-625-* |
15.8 |
3／4″ |
73 |
92 |
1-1／2″ |
8 |
13.0 |
30.0 |
13.0 |
| PG5-750-* |
19.0 |
3／4″ |
73 |
92 |
1-1／2″ |
8 |
13.0 |
30.0 |
13.0 |
| PG6-750-* |
19.0 |
1″ |
89 |
114 |
2″ |
- |
41 |
- |
- |
| PG6-875-* |
22.2 |
1″ |
89 |
114 |
2″ |
- |
41 |
- |
- |
| PG6-1000-* |
25.4 |
1″ |
89 |
114 |
2″ |
- |
41 |
- |
- |
| PG7-1000-* |
25.4 |
1-1／4″ |
95 |
- |
3″ |
1.9/ボルト |
Ｃ/Ｆ |
4.8/ボルト |
4.8/ボルト |
| PG7-1050-* |
26.7 |
1-1／4″ |
95 |
- |
3″ |
1.9/ボルト |
Ｃ/Ｆ |
4.8/ボルト |
4.8/ボルト |
| PG7-1250-* |
31.8 |
1-1／4″ |
95 |
- |
3″ |
1.9/ボルト |
Ｃ/Ｆ |
4.8/ボルト |
4.8/ボルト |
|
＊AまたはB
［注］ＰＧ7タイプのみ左図と形状が異なります。詳細はお問い合せ下さい。
 |
 |
| Aタイプ（片ネジ） |
Bタイプ（両ネジ） |
|
圧力定格
| 型 式 |
圧力定格※（MPa(kg/cm2)） |
ネオ
プレン |
フッ素
ゴム |
フッ素
樹脂 |
ラバ |
グラフォイル |
| MIC-040- |
- |
- |
22.1（225） |
55.2（560） |
- |
| MIC-062- |
- |
- |
22.1（225） |
55.2（560） |
68.6（700） |
| MPG-040- |
13.8（141） |
11.0（112） |
11.0（112） |
19.3（197） |
11.0（112） |
| MPG-062- |
11.0（112） |
19.3（197） |
11.0（112） |
22.1（225） |
13.8（141） |
| MPG-093- |
8.3（83） |
8.3（83） |
5.5（56） |
13.8（141） |
16.5（169） |
| MPG-118- |
8.3（83） |
8.3（83） |
5.5（56） |
13.8（141） |
16.5（169） |
| MPG-125- |
8.3（83） |
8.3（83） |
5.5（56） |
13.8（141） |
16.5（169） |
| MPG-187- |
8.3（83） |
10.3（105） |
10.3（105） |
13.8（141） |
5.5（56） |
| PG2-118- |
19.3（197） |
19.3（197） |
11.0（112） |
62.1（632） |
55.2（560） |
| PG2-125- |
19.3（197） |
19.3（197） |
11.0（112） |
62.1（632） |
55.2（560） |
| PG2-187- |
13.8（141） |
31.0（316） |
11.0（112） |
60.8（618） |
27.6（281） |
| PG2-236- |
12.5（126） |
20.7（215） |
8.3（83） |
51.8（527） |
27.6（281） |
| PG2-250- |
11.0（112） |
11.0（112） |
5.5（56） |
51.8（527） |
27.6（281） |
| PG4-187- |
10.3（105） |
10.3（105） |
16.5（169） |
68.6（700） |
55.2（560） |
| PG4-236- |
10.3（105） |
10.3（105） |
11.0（112） |
68.6（700） |
51.8（527） |
| PG4-250- |
10.3（105） |
10.3（105） |
11.0（112） |
68.6（700） |
51.8（527） |
| PG4-312- |
8.3（83） |
8.3（83） |
13.8（141） |
68.6（700） |
48.3（491） |
| PG4-375- |
8.3（83） |
3.5（35） |
9.7（98） |
51.8（527） |
31.0（316） |
| PG5-375 |
2.9（28） |
16.5（169） |
5.5（56） |
19.3（197） |
8.3（83） |
| PG5-500- |
5.5（56） |
8.3（83） |
5.5（56） |
13.8（141） |
8.3（83） |
| PG5-625- |
2.9（28） |
2.9（28） |
5.5（56） |
27.6（281） |
8.3（83） |
| PG5-750- |
2.9（28） |
2.9（28） |
2.9（28） |
19.3（197） |
8.3（83） |
| PG6-750- |
- |
6.9（70） |
2.8（28） |
- |
- |
| PG6-875- |
- |
6.9（70） |
2.8（28） |
- |
- |
| PG6-1000- |
- |
6.9（70） |
2.8（28） |
- |
- |
| PG7-1000- |
- |
6.9（70） |
C／F |
3.5（35） |
5.2（53） |
| PG7-1050- |
- |
6.9（70） |
C／F |
3.5（35） |
5.2（53） |
| PG7-1250- |
- |
6.9（70） |
C／F |
3.5（35） |
5.2（53） |
|
型式の選定
|
| ※すべてのトルク・圧力定格の値は、常温（20℃）にてステンレスロッドを使用したものです。 |
|
|
