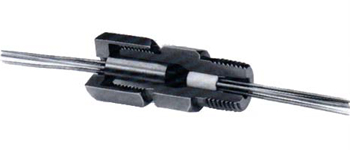

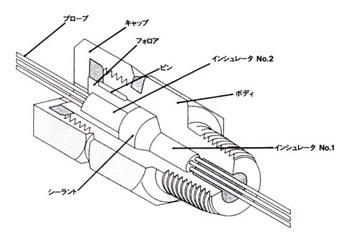

複数貫通用のグランド。φ0.5㎜～φ3.2㎜。１～16本。
|
MHCグランド Aタイプ（片ネジ）
|
特長
- 複数本（～16本）の同時シール
- 温度定格： －240℃～＋870℃
- 圧力定格※：真空～68.6MPa（700kg/cm2）
- プローブの位置調整が可能
- 取り付け、プローブの取り換えが容易
- シーラントの再使用、交換が可能
- プローブにダメージを与えない
- ソフトシーラント
|
適用
- 複数の熱電対、サーミスタのプローブのシール
- レベルセンサー、複数のプローブのシール
予備品
●インシュレータNo.1・2、シーラントの場合
例：RPS-MHC4-040-6-T
RPS=Replacement Packing Set
●シーラントのみの場合
例：RS-MHC4-040-6-T
RS=Replacement
Sealant
|
| シーラント仕様 |
| シーラント材質 |
温度定格 |
圧力定格※（20℃） |
| ラバ |
－185℃～＋870℃ |
68.6MPa（700kg/cm2） |
| フッ素樹脂 |
－185℃～＋232℃ |
真空～68.6MPa（700kg/cm2） |
| ネオプレン |
－40℃～＋93℃ |
真空～68.6MPa（700kg/cm2） |
| フッ素ゴム |
－20℃～＋232℃ |
真空～68.6MPa（700kg/cm2） |
| グラフォイル |
－240℃～＋495℃（空気中）
－240℃～＋1650℃（還元雰囲気中） |
真空～68.6MPa（700kg/cm2） |
|
| 仕様 |
| 型 式 |
プローブ径 |
ネジサイズ
ＮＰＴ
（インチ） |
全長
（mm） |
キャップ
サイズ
（インチ） |
トルク定格※（ｋｇ-ｍ） |
径
（mm） |
数 |
LA |
LB |
ネオ
プレン |
フッ素
ゴム |
フッ素
樹脂 |
ラバ |
グラ
フォイル |
| MHC1-020-*2 |
0.5 |
2 |
1／8″ |
35 |
44 |
9／16″ |
3.0 |
3.0 |
3.0 |
4.5 |
4.0 |
| MHC2-020-*2 |
0.5 |
2 |
1／4″ |
51 |
67 |
3／4″ |
4.0 |
4.0 |
4.5 |
6.0 |
5.0 |
| MHC1-020-*4 |
0.5 |
4 |
1／8″ |
35 |
44 |
9／16″ |
3.0 |
3.0 |
3.0 |
4.5 |
4.0 |
| MHC2-020-*4 |
0.5 |
4 |
1／4″ |
51 |
67 |
3／4″ |
4.0 |
4.0 |
4.5 |
6.0 |
5.0 |
| MHC1-032-*2 |
0.8 |
2 |
1／8″ |
35 |
44 |
9／16″ |
3.0 |
3.0 |
3.0 |
4.5 |
4.0 |
| MHC2-032-*2 |
0.8 |
2 |
1／4″ |
51 |
67 |
3／4″ |
4.0 |
4.0 |
4.5 |
6.0 |
5.0 |
| MHC1-032-*4 |
0.8 |
4 |
1／8″ |
35 |
44 |
9／16″ |
3.0 |
3.0 |
3.0 |
4.5 |
4.0 |
| MHC2-032-*4 |
0.8 |
4 |
1／4″ |
51 |
67 |
3／4″ |
4.0 |
4.0 |
4.5 |
6.0 |
5.0 |
| MHC4-032-*6 |
0.8 |
6 |
1／2″ |
67 |
86 |
1″ |
6.5 |
6.5 |
7.5 |
19.0 |
13.0 |
| MHC4-032-*8 |
0.8 |
8 |
1／2″ |
67 |
86 |
1″ |
6.5 |
6.5 |
7.5 |
19.0 |
13.0 |
| MHC5-032-*16 |
0.8 |
16 |
3／4″ |
73 |
92 |
1-1／4″ |
11.0 |
11.0 |
11.0 |
30.0 |
22.0 |
| MHC2-040-*2 |
1.0 |
2 |
1／4″ |
51 |
67 |
3／4″ |
4.0 |
4.0 |
4.5 |
6.0 |
6.0 |
| MHC2-040-*4 |
1.0 |
4 |
1／4″ |
51 |
67 |
3／4″ |
4.0 |
4.0 |
4.5 |
6.0 |
6.0 |
| MHC4-040-*6 |
1.0 |
6 |
1／2″ |
67 |
86 |
1″ |
6.5 |
6.5 |
7.5 |
19.0 |
13.0 |
| MHC4-040-*8 |
1.0 |
8 |
1／2″ |
67 |
86 |
1″ |
6.5 |
6.5 |
7.5 |
19.0 |
13.0 |
| MHC1-062-*1 |
1.6 |
1 |
1／8″ |
35 |
44 |
9／16″ |
3.0 |
3.0 |
3.0 |
4.5 |
4.0 |
| MHC2-062-*1 |
1.6 |
1 |
1／4″ |
51 |
67 |
3／4″ |
4.0 |
4.0 |
4.5 |
6.0 |
6.0 |
| MHC4-062-*2 |
1.6 |
2 |
1／2″ |
67 |
86 |
1″ |
6.5 |
6.5 |
7.5 |
19.0 |
13.0 |
| MHC4-062-*3 |
1.6 |
3 |
1／2″ |
67 |
86 |
1″ |
6.5 |
6.5 |
7.5 |
19.0 |
13.0 |
| MHC4-062-*4 |
1.6 |
4 |
1／2″ |
67 |
86 |
1″ |
6.5 |
6.5 |
7.5 |
19.0 |
13.0 |
| MHC5-062-*6 |
1.6 |
6 |
3／4″ |
73 |
92 |
1-1／4″ |
11.0 |
11.0 |
11.0 |
30.0 |
22.0 |
| MHC5-062-*8 |
1.6 |
8 |
3／4″ |
73 |
92 |
1-1／4″ |
11.0 |
11.0 |
11.0 |
30.0 |
22.0 |
| MHC5-125-*2 |
3.2 |
2 |
3／4″ |
73 |
92 |
1-1／4″ |
11.0 |
11.0 |
11.0 |
30.0 |
22.0 |
＊AまたはB
 |
 |
| Aタイプ（片ネジ） |
Bタイプ（両ネジ） |
|
圧力定格
| 型 式 |
圧力定格※（MPa(kg/cm2)） |
ネオ
プレン |
フッ素
ゴム |
フッ素
樹脂 |
ラバ |
グラ
フォイル |
| MHC1-020-2 |
68.6（700） |
68.6（700） |
68.6（700） |
68.6（700） |
68.6（700） |
| MHC2-020-2 |
68.6（700） |
68.6（700） |
68.6（700） |
68.6（700） |
68.6（700） |
| MHC1-020-4 |
68.6（700） |
68.6（700） |
68.6（700） |
68.6（700） |
68.6（700） |
| MHC2-020-4 |
68.6（700） |
68.6（700） |
68.6（700） |
68.6（700） |
68.6（700） |
| MHC1-032-2 |
68.6（700） |
68.6（700） |
55.2（560） |
68.6（700） |
68.6（700） |
| MHC2-032-2 |
68.6（700） |
68.6（700） |
68.6（700） |
68.6（700） |
68.6（700） |
| MHC1-032-4 |
68.6（700） |
68.6（700） |
55.2（560） |
68.6（700） |
68.6（700） |
| MHC2-032-4 |
68.6（700） |
68.6（700） |
68.6（700） |
68.6（700） |
68.6（700） |
| MHC4-032-6 |
68.6（700） |
68.6（700） |
68.6（700） |
68.6（700） |
68.6（700） |
| MHC4-032-8 |
68.6（700） |
68.6（700） |
68.6（700） |
68.6（700） |
68.6（700） |
| MHC5-032-16 |
55.2（560） |
55.2（560） |
55.2（560） |
68.6（700） |
68.6（700） |
| MHC2-040-2 |
68.6（700） |
68.6（700） |
68.6（700） |
68.6（700） |
68.6（700） |
| MHC2-040-4 |
68.6（700） |
68.6（700） |
68.6（700） |
68.6（700） |
68.6（700） |
| MHC4-040-6 |
68.6（700） |
68.6（700） |
68.6（700） |
68.6（700） |
68.6（700） |
| MHC4-040-8 |
68.6（700） |
68.6（700） |
68.6（700） |
68.6（700） |
68.6（700） |
| MHC1-062-1 |
55.2（560） |
55.2（560） |
55.2（560） |
55.2（560） |
68.6（700） |
| MHC2-062-1 |
68.6（700） |
68.6（700） |
68.6（700） |
68.6（700） |
68.6（700） |
| MHC4-062-2 |
55.2（560） |
68.6（700） |
55.2（560） |
68.6（700） |
68.6（700） |
| MHC4-062-3 |
55.2（560） |
68.6（700） |
55.2（560） |
68.6（700） |
68.6（700） |
| MHC4-062-4 |
55.2（560） |
68.6（700） |
55.2（560） |
68.6（700） |
68.6（700） |
| MHC5-062-6 |
55.2（560） |
68.6（700） |
55.2（560） |
68.6（700） |
68.6（700） |
| MHC5-062-8 |
55.2（560） |
68.6（700） |
68.6（700） |
68.6（700） |
68.6（700） |
| MHC5-125-2 |
20.6（210） |
27.6（281） |
41.2（420） |
68.6（700） |
68.6（700） |
|
型式の選定
|
| ※すべてのトルク・圧力定格の値は、常温（20℃）にてステンレスロッドを使用したものです。 |
|
|
