P.1625
| HPPLグランド |
| 243 |
|
超高圧（200Mpc～）用グランド。
（超高圧用シーリンググランド）200MPa (20℃）
|

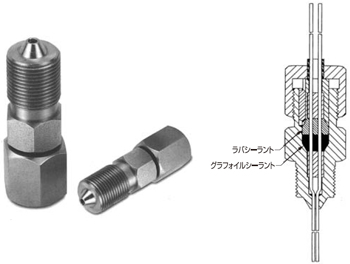

HPPLグランドは信号線用の超高圧シール製品です。
コナックス社の工場で締め込まれて出荷されますので、使用場所での分解、組立はお勧めできません。
HPPLグランドの線はAWG26のカプトン被覆銅線です。
標準の電線の長さは片側２４（"
約600ｍｍ）。
長さはご指定いただけます。線径、本数等、特注対応可能です。
その他のご要望についてはお問い合わせください。
Conaxシーリンググランド一覧はこちら |
仕様
| 型 式 |
線径
（AWG） |
本数 |
全長
（インチ） |
ネジ
サイズ |
ボディ
サイズ
（インチ） |
キャップ
サイズ
（インチ） |
圧力定格MPa
（kg/cm2） |
| HPPL14(AM3/S316B）-26-A（/S316B） |
26 |
2-7 |
76.2（3.00） |
3/4-16 |
31.8（1.250） |
25.4（1.000） |
205（2100） |
| HPPL 8(AM5/S316B）-26-A（/S316B）-CGL |
26 |
2-10 |
76.2（3.00） |
1 1/8-12 |
31.8（1.250） |
31.8（1.250） |
205（2100） |
| HPPL14(AM3/S316B）-24-A（/S316B） |
24 |
2-6 |
76.2（3.00） |
3/4-16 |
31.8（1.250） |
25.4（1.000） |
138（1400） |
| HPPL 8(AM5/S316B）-24-A（/S316B）-CGL |
24 |
2-8 |
76.2（3.00） |
1 8/1-12 |
31.8（1.250） |
31.8（1.250） |
138（1400） |
＊HPPL14 --- Autoclave Engineers Type F-375-C
＊HPPL 8 --- Autoclave Engineers Type F-562-C
取付部寸法 ‐ Autoclave High Pressure FC
| 外径 |
コネクションタイプ |
寸法㎜（インチ） |
| A |
B |
C |
D |
F |
H |
| 1/4 |
F250C |
13.1（33/64） |
9/16 -18 |
9.7（0.38） |
11.1（0.44） |
4.3（0.17） |
2.4（0.094） |
| 3/8 |
F375C |
17.4（11/16） |
3/4 -16 |
13.5（0.53） |
15.7（0.62） |
6.6（0.26） |
3.2（0.125） |
| 9/16 |
F562C |
26.6（1-3/64） |
1-1/8 -12 |
15.7（0.62） |
19.1（0.75） |
9.7（0.38） |
4.8（0.188） |
| 9/16 |
F562C40 |
26.6（1-3/64） |
1-1/8 -12 |
15.7（0.62） |
19.1（0.75） |
9.7（0.38） |
6.4（0.250） |
| 5/16 |
F312C150 |
14.7（37/64） |
5/8 -18 |
15.7（0.62） |
26.9（1.06） |
6.4（0.25） |
2.4（0.094） |

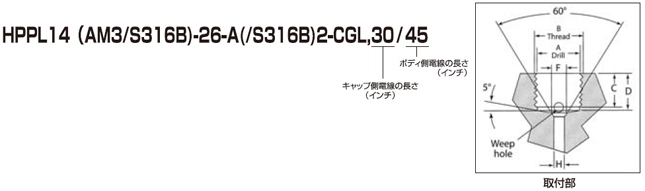

型式の選定
※すべてのトルク・圧力定格の値は、常温（20℃）にてステンレスロッドを使用したものです
|
|
| HPEGグランド |
| 243 |
|
超高圧（130Mpa）用電極付きグランド。
（超高圧用電極シーリンググランド）138MPa(20℃)
|
HPEGグランドは電極用の高圧シール製品です。
コナックス社の工場で締め込まれて出荷されますので、使用場所での分解、組み立てはお勧めできません。
ダブルステップタイプの電極を採用しております。(太い方がボディ側です。)
電極の材質は、ステンレス、銅、ニッケルから選択可能。
電圧定格：2000VDC
Conaxシーリンググランド一覧はこちら |
仕様
| 型 式 |
ネジサイズ |
電流定格(A) |
| CU |
SS |
NI |
| HPEG（ASM5/S316）-093/187-A-CU-V |
.8125-16UNF-2A |
20 |
10 |
3 |
| HPEG（ASM7/S316）-187/312-A-CU-V |
.750-14NPSM |
60 |
25 |
9 |
＊ASM5 --- Autoclave Engineers Type SF562CX10
＊ASM7 --- Autoclave Engineers Type SF750CX10
|

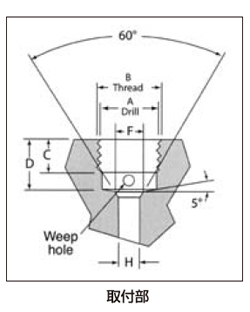

取付部寸法 ‐ Autoclave Medium Pressure SFCX |
|
| 外径 |
コネクションタイプ |
寸法㎜（インチ） |
| A |
B |
C |
D |
F |
H |
| 1/4 |
SF250CX20 |
9.9（25/64） |
7/16-20 |
7.1（0.28） |
12.7（0.50） |
4.8（0.19） |
2.8（0.109） |
| 3/8 |
SF375CX20 |
13.1（33/64） |
9/16-18 |
9.7（0.38） |
15.7（0.62） |
7.9（0.31） |
5.2（0.203） |
| 9/16 |
SF562CX10 |
19.1（3/4） |
13/16-16 |
11.1（0.44） |
19.1（0.75） |
12.7（0.50） |
9.1（0.359） |
| 3/4 |
SF750CX10 |
24.2（61/64） |
3/4-14 |
12.7（0.50） |
23.9（0.94） |
15.7（0.62） |
13.1（0.516） |
| 1 |
SF1000CX10 |
32.9（1-19/64） |
1-3/8 -12 |
20.5（0.81） |
33.3（1.31） |
22.4（0.88） |
17.5（0.688） |
| 1 |
SF1000CX43 |
32.9（1-19/64） |
1-3/8 -12 |
20.5（0.81） |
33.3（1.31） |
22.4（0.88） |
11.1（0.438） |
|
株式会社ハギテック : TEL 043-423-8741
