SPG/DSPGグランド
243

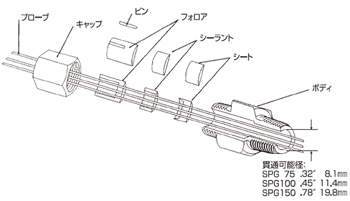

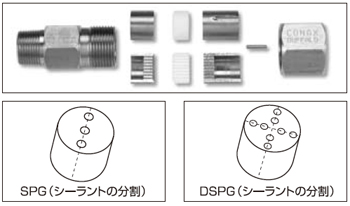

貫通部が分割しているグランド。複数線用。
SPGグランド
特長

  • 複数本の同時シール
    （SPGグランド：〜11本、DSPGグランド：〜17本）
  • 温度定格：−240℃〜＋870℃
  • 圧力定格※：真空〜68.6MPa（700kg/cm２）
  • プローブの抜き取りなしにシーラントの交換が可能
  • シーラントの再使用、交換が可能
  • ソフトシーラント
  • 現場調整可能

ボディ材質：SUS304

適用

シール部のプローブ径と、先端部およびその他の場所のプローブ径が異なる場合のシール（例えば、先端にコネクタがついたプローブなど）
予備品

  1. シーラントのみ
    例：RS-SPG75-062-2-T
    RS=Replacement Sealant

圧力定格

詳細についてはお問い合せ下さい。

 シーラント仕様
シーラント材質 温度定格
ラバ −185℃〜＋870℃
フッ素樹脂 −185℃〜＋232℃
フッ素ゴム −20℃〜＋232℃
グラフォイル −240℃〜＋495℃（空気中）
−240℃〜＋1650℃（還元雰囲気中）

 仕様
型　式 プローブ径
（mm）		 ネジサイズ
ＮＰＴ
（インチ）		 全長
（mm）		 キャップ
サイズ
（インチ）		 トルク定格※（kg-m）
LA LB フッ素
ゴム		 フッ素
樹脂		 ラバ グラ
フォイル
SPG75-xxx-*x 下記
「プローブ最大
許容本数」参照		 1／4″ 51 67 3／4″ 3.5 3.5 3.5 -
SPG100-xxx-*x 1／2″ 65 86 1″ 12.0 12.0 19.0 16.5
SPG150-xxx-*x 3／4″ 84 106 1-1／2″ 17.0 22.0 30.0 26.0
DSPG75-xxx-*x 1／4″ 51 67 3／4″ 3.5 3.5 3.5 -
DSPG100-xxx-*x 1／2″ 65 86 1″ 12.0 12.0 19.0 16.5
DSPG150-xxx-*x 3／4″ 84 106 1-1／2″ 17.0 22.0 30.0 26.0

＊AまたはB

Aタイプ（片ネジ） Bタイプ（両ネジ）

プローブ最大許容本数

プローブ径
(インチ(mm))		 SPG
75		 SPG
100		 SPG
150
DSPG
75		 DSPG
100		 DSPG
150
.020（0.5） 5 7 11 - - -
.032（0.8） 4 5 10 5 9 17
.040（1.0） 3 5 9 5 9 17
.062（1.6） 2 4 7 4 5 13
.093（2.4） 2 3 5 - 5 9
.125（3.2） 1 2 4 - 4 6
.187（4.8） 1 1 3 - - 5
.250（6.4） 1 1 2 - - 4
型式の選定
※すべてのトルク・圧力定格の値は、常温（20℃）にてステンレスロッドを使用したものです。
