P.1621
| EGグランド |
| 243 |
|
セラミックインシュレータ
電極付きグランド。φ2.4㎜～φ18.9㎜。～400A。
～8000V。
|

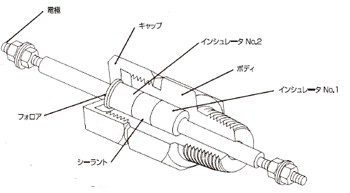

EGグランド Aタイプ（片ネジ）
|
特長
- 電極のシール
- ガス・絶縁性液体のシール
- 温度定格： －185℃～＋870℃
- 圧力定格※：真空～54.9MPa（560kg/cm２）
- 電圧定格： ＤＣ 2000Ｖ
- 電流定格： ～400A
- 電極の取り換えが容易
- シーラントの再使用、交換が可能
- ソフトシーラント
- 電極なしでの販売も可能
適用
- 圧力/真空容器の裸電極のシール
- 液体レベルセンサー、環境試験装置の電力線のシール
|
予備品
●インシュレータNo.1・2、シーラントの場合
例：RPS-EG-093-N
RPS=Replacement Packing Set
●シーラントのみの場合
RS-EG-093-N
RS=Replacement Sealant
|
| シーラント仕様 |
| シーラント材質 |
温度定格 |
圧力定格※（20℃） |
| ラバ |
－185℃～＋870℃ |
54.9MPa（560kg/cm2） |
| フッ素樹脂 |
－185℃～＋232℃ |
真空～34.3MPa（350kg/cm2） |
| ネオプレン |
－40℃～＋93℃ |
真空～35.7MPa（364kg/cm2） |
| フッ素ゴム |
－20℃～＋232℃ |
真空～22.0MPa（224kg/cm2） |
| 型 式 |
電極
（mm） |
電流
定格
（A） |
電圧
定格
（V） |
ネジ
サイズ
ＮＰＴ
（インチ） |
全長
（mm） |
キャップ
サイズ
（インチ） |
トルク定格※
（kgf-ｍ） |
| 径 |
長さ |
SS |
CU |
LA |
LB |
ネオプレン
/フッ素ゴム |
フッ素
樹脂 |
ラバ |
| EG-093-* |
2.4 |
89 |
3 |
20 |
2000 |
1／8″ |
35 |
44 |
9／16″ |
2.5 |
2.5 |
1.5 |
| EG-125-* |
3.0 |
127 |
6 |
40 |
2000 |
1／4″ |
52 |
67 |
3／4″ |
4.0 |
4.0 |
4.0 |
| EG-187-* |
4.6 |
127 |
9 |
60 |
2000 |
1／4″ |
52 |
67 |
3／4″ |
4.0 |
4.0 |
4.0 |
| EG-250-* |
6.2 |
165 |
15 |
95 |
2000 |
1／2″ |
65 |
87 |
1″ |
6.0 |
6.0 |
8.5 |
| EG-312-* |
7.8 |
165 |
20 |
125 |
2000 |
1／2″ |
65 |
87 |
1″ |
5.5 |
5.5 |
7.5 |
| EG-375-* |
9.4 |
216 |
24 |
160 |
2000 |
3／4″ |
79 |
98 |
1-1／2″ |
7.5 |
7.5 |
27.0 |
| EG-500-* |
12.6 |
216 |
30 |
200 |
2000 |
3／4″ |
79 |
98 |
1-1／2″ |
7.5 |
7.5 |
27.0 |
EG-750-*
(注1） |
18.9 |
394 |
60 |
400 |
2000 |
1-1／2″ |
140 |
N.A. |
3-1／4″（径） |
- |
1.5/ボルト |
4.0/ボルト |
＊AまたはB
［注1］EG-750タイプのみ左図と形状が異なります。
詳細はお問い合せ下さい。
 |
 |
| Aタイプ（片ネジ） |
Bタイプ（両ネジ） |
|
圧力定格
| 型 式 |
圧力定格※（MPa(kg/cm2)） |
ネオ
プレン |
フッ素
ゴム |
フッ素
樹脂 |
ラバ |
| EG-093 |
22.1（225） |
22.1（225） |
22.1（225） |
27.4（280） |
| EG-125 |
35.7（364） |
22.1（225） |
34.3（350） |
54.9（560） |
| EG-187 |
17.2（175） |
22.1（225） |
17.2（175） |
32.9（336） |
| EG-250 |
8.2（84） |
8.2（84） |
13.7（140） |
37.7（385） |
| EG-312 |
11.0（112） |
8.2（84） |
22.1（225） |
37.7（385） |
| EG-375 |
4.1（42） |
5.5（56） |
17.2（175） |
27.6（281） |
| EG-500 |
4.1（42） |
4.1（42） |
11.0（112） |
10.3（105） |
| EG-750 |
- |
- |
12.3（126） |
- |
|
型式の選定
|
| ※すべてのトルク・圧力定格の値は、常温（20℃）にてステンレスロッドを使用したものです。 |
|
|
