■難燃性＆耐熱性PVCチューブ HKI-125
244.190
特徴：
耐熱125℃ 電安法 (CMJ) 対応の絶縁用PVCチューブです。
耐熱温度は125℃、難燃性に優れます。
CMJ登録品です。＊
＊「CMJマーク」は電気用品部品、材料登録制度に基づき、事前に電気用品安全法の技術基準を満たしていることの確認を受けたマークです

仕様
標準色：透明・黒
有機絶縁物類上限値試験登録番号： 206CA0744
難燃性 CMJ -F- マーク登録略号 ： HCC		 難燃性＆耐熱性チューブ
■製品サイズ表
型式 サイズ
（内径×外径）		 内径公差
（mm）		 標準肉厚
（mm）		 肉厚公差
（mm）		 定尺
（m）
HKI-125(3×4) 3×4 ±0.15 0.5 ±0.07 500
HKI-125(4×5) 4×5 ±0.25
HKI-125(5×6) 5×6
HKI-125(6×7) 6×7 ±0.3 400
HKI-125(7×8) 7×8 300
HKI-125(8×9) 8×9
HKI-125(9×10) 9×10
HKI-125(10×11) 10×11 ±0.5
※こちらの製品定尺販売のみとなります。

※注文型式
HKI-125の後ろにチューブサイズ、チューブ長さをご記入ください。
例　HKI-125 3×4 500m

■表示

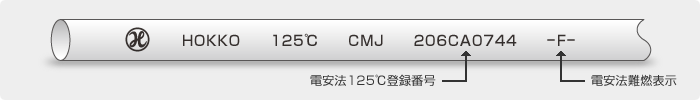

チューブの表面に下図様式の表示が印刷されます
表示





■物性試験表
項目 品質 試験方法
長さの変化率 -10%以上 JIS C-2133 8
低温曲げ 表面にクラックを生じない JIS C-2133 12
引張強さ 10.4MPa以上 JIS C-2133 13
伸び 100%以上 JIS C-2133 13
絶縁破壊電圧 2500V以上 JIS C-2133 15. 1
耐電圧 2500Vに1分間耐える JIS C-2133 15. 2
体積抵抗率 108Ω. m以上 JIS C-2133 17
燃焼性 VW-1相当、-F-認定品 UL-224、電安法
耐熱性 JIS C-2415付属書1浮ﾉ適合する JIS C-2133 21
加熱変形 JIS C-2415付属書1浮ﾉ適合する JIS C-2133 23
