ハイブリッドコネクター
244
新しいハイブリッドコネクターは、複数の接続が不要になり、リモート ツールとデバイス問でインターフェイスを簡素化します。
簡単に使いやすいツイストサムラッチを特長とし、安全でシンプル な動きですべてを接続します。電源、信号、空気や液体の組み合わせを必要とする手のかかる部分やモジュールツールを技術者が 素早く変更したり、交換することが出来ます。
ハイブリッドコネクターはドライ状態での脱着を特長としており、 設計者は自信を持って流体とエレクトロニクスを合わせた一体の コネクターとしてハイブリッドコネクターを指定することと思います。
合理化されたインターフェイスにより、設計エンジニアは自分の ニーズに製品を適応させることができます。
この規格品を使用する ことでの角牢決や特定のアプリケーション用に
カスタマイズした
バー ジョン品を使用することにより貴重な設計する手間を節約します。
ハイブリットコネクター
□仕様
圧力  真空〜0.3MPa
温度 4℃から38℃(40°Fから100°F)
□材料
非接渡部カプラー
コンポーネント
ガラス充填ポリプロピレン、アセタール
接瀬カプラーコンポーネント ガラス混入ポリプロピレン
スプリング  ステンレス鋼
電気接点 金メッキ実録
0−リング  EPDM製
チューブ  PVC
  黒色
パネル側配管・配線 本の1/8°ホースパーブ
4本の20ゲージワイヤー線
12°ピックテール
ホース側端末 l本のl/8”lDとl本のl/16”lDのPVC
チューブ用で3°ピックテール仕様
4本の20ゲージ線
流体本数 2
□電気的仕様
電圧  24VDC、最大
電流  最大13A
ワイヤーゲージ  20AWG
特長
・デバイスとツールとの間の空気や 流体、データと電源の
  接続のための
単一の接続点
・ドライ状態で脱着できる技術を有す るノンスピルパルプ
・すぐに出来る解決策
・既製アセンブリ
・カスタムオプション
利点
・安全性が増加し、システムをより使 いやすくします
・切り離し時の5夜だれを排除し、空気 混入を最小限に
  抑えます

・複数のコンポーネントを削減
・エンジニアリンク設計および製造の 手間を最小限にします
・独自の要件を満たすように設計さ れています

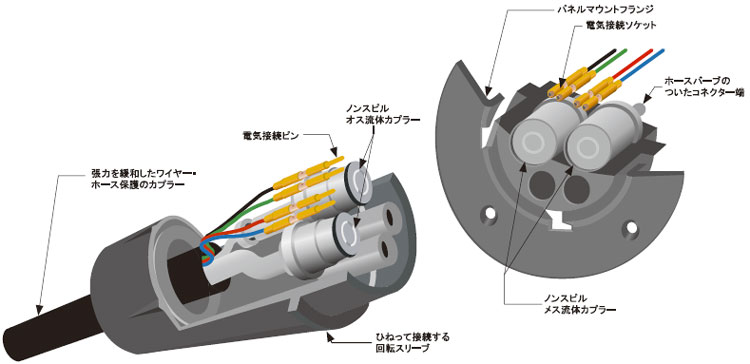

製品イメージ図

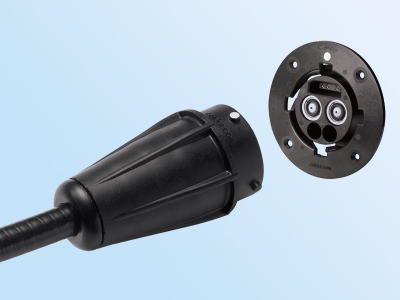

ハイブリットコネクター
@カップリングホース Aカップリング・パネル
 ハイブリットコネクター  ハイブリットコネクター
.

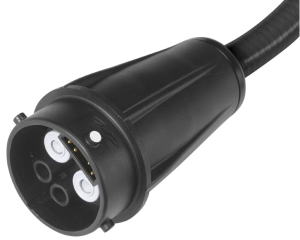

@カップリングホース

仕様 型式 流路1(mm) 流路2(mm) 高さ(mm) 本体長さ(mm)
カップリングホース HQC17000  ID3.2  ID1.6  50.8  71.1

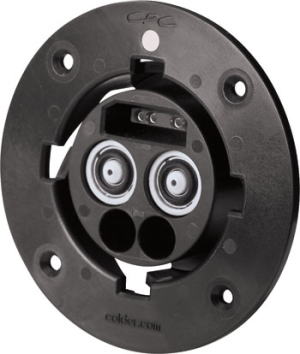

Aカップリング・パネル

仕様 型式 流路1(mm) 流路2(mm) 高さ(mm) 本体長さ(mm)
カップリング・パネル HQC42000  ID3.2  ID3.2 49.7 28.4
