下水管洗浄用高圧ホース

P.1323

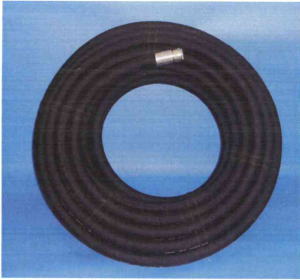

下水管洗浄用高圧軽量樹脂ホース

371

従来のワイヤーブレードゴムホースに比べ50%以上も
軽量になっております。
■チューブ、補強層、カバーの接着を強固にしてありますので
　長期間安心してご使用いただけます。
■柔軟性に優れ取扱い性にも優れております。
■作業性の向上、作業時間の短縮につながるように
　設計されております。

チューブ：耐水性熱可塑性エラストマー
補強層：超張力繊維ブレード
カバー：耐候性・耐摩耗性ウレタン

※先端ノズル付きの配管洗浄ホースはこちら
　　　　　　　　　↓↓

呼称	内径(mm)	外径(mm)	補強層	最高使用圧力 (Mpa)	最高破壊圧力 (Mpa)	最小曲げ半径 (mm)	ホース重量 (g/m)
KKD-12	19.0	30.0	2B	21.0	73.5	250	425

WJ(ウォータージェット)シリーズ
NJH(ニュージェット)シリーズ
～高圧洗浄用・土木工事用ゴムホース～

371

高圧洗浄機、土木工事用に設計されたホースです。
耐摩耗性・耐候性に優れ、長期間ご使用いただけます。
※NJHは取扱に優れた軽量タイプです。

※使用流体
　：水、温水、グラウト、薬注
※使用温度範囲
　：0～+80℃
※補強層
　：W/B(ワイヤーブレード)
　：B(繊維ブレード)

口金具はSS、SC材クロメートメッキ付を標準としてご用意してあります。　(ステンレス製の口金具に関しましては別途お問合せ下さい。)

高圧洗浄機に御使用の場合、ネジレ解消用にバランスジョイントを併用いただきますとホースにかかる負荷が減少しより長期間ご使用いただけます。

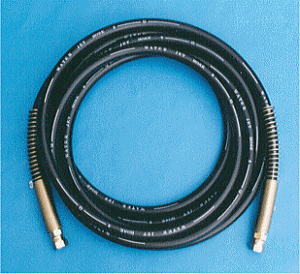

WJ
耐候性、耐摩耗性に優れた合成ゴムを使閂して鋼線で強固に編み上げてありますので長期間ご使用いただけます。
NJH
繊維ブレードにて補強してありますので、ワイーヤーブレードホースに比べとても　軽量になっております。
取扱件に優れ長尺ものでも簡単に持ち運びが出来ます。

※先端ノズル付きの配管洗浄ホースはこちら
　　　　　　　　　↓↓

◆お問い合わせ方法

・チューブ呼称
・チューブ長さ
・チューブ両端の金具（材質、ネジサイズ）
・保護スプリングの有無
　をご記入の上お問い合わせください。

呼称	内径 mm	外径 mm	補強層	最高使用圧力 MPa	最低破壊圧力 MPa	最小曲げ半径 mm	ホース重量 g/m	用途
WJ-6	6.3	13.2	1 W/B	21.0	70.0	60	230	高圧洗浄機用
WJ-9L	9.5	16.0	1 W/B	16.0	50.0	70	245
WJ-9	9.5	16.3	1 W/B	21.0	70.0	75	300
WJ-9S	9.5	18.0	2 W/B	40.0	120.0	75	440
WJ-12	12.7	19.8	1 W/B	18.0	50.0	90	400
WJ-12H	12.7	19.8	1 W/B	21.0	75.0	90	400
WJ-12S	12.7	22.0	2 W/B	40.0	120.0	120	610	高圧洗浄機下水洗浄用サブホース
WJ-19L	19.0	27.0	1 W/B	14.0	50.0	200	600	下水洗浄車用
WJ-19	19.0	30.0	2 W/B	27.0	95.0	160	950
WJ-22	22.0	33.5	2 W/B	25.0	90.0	180	1,000
WJ-25L	25.4	34.5	1 W/B	14.0	50.0	250	850	ジェット工法杭、鋼矢板グラウト薬液注入
WJ-25	25.4	36.5	2 W/B	25.0	90.0	200	1,275
WJ-32	31.8	43.2	2 W/B	15.0	55.0	220	1,460
WJ-38	38.0	50.0	2 W/B	15.0	55.0	260	1,900
NJH-6P	6.3	13.5	1 B	15.0	50.0	80	130	高圧洗浄機
NJH-6	6.3	13.5	1 B	21.0	80.0	80	130
NJH-9P	9.0	16.0	1 B	15.0	50.0	80	145
NJH-9	9.0	16.0	1 B	21.0	80.0	80	145
NJH-12	12.7	22.5	2 B	10.0	40.0	110	290	高圧洗浄機薬液注入
NJH-22	22.0	34.5	2 B	25.0	78.0	200	870	軽量下水洗車用

下水管洗浄用高圧ゴムホース
型式選定方法

1：ホースを御選定ください。
WJタイプよりNJHは軽量タイプとなっています。

2：両端に接続する金具と材質をご選定ください。WJホースは材質をSUSもしくは
鉄からご選定ください。NJHは鉄のみの選択となります。サイズは基本、ホースと
同じサイズとなります。（異径をご要望の場合は通常ｱﾀﾞﾌﾟﾀｰ等で対応する形です。）

●金具No.2(固定オス平行ネジ金具）
サイズ/G1/4、G3/8、G1/2、G3/4、G1から選択。

●金具No.1(固定オステーパネジ金具）
サイズ/R1/4、R3/8、R1/2、R3/4、R1から選択

●金具No5（ユニオンメスシート金具）
サイズ/G1/4、G3/8、G1/2、G3/4、G1から選択。

3：ご注文例
ホース型式、長さ、金具、金具材質をご指定下さい。
例：No.2　G3/4(SUS)+WJ-22x20m+No.5　G3/4(SUS)
