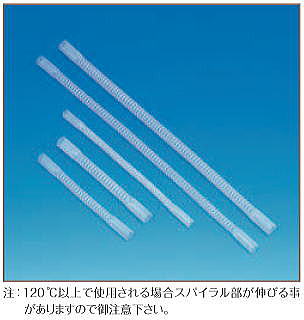

ＰＦＡフレキシブルチューブ
612
ＰＦＡ製なので、透明性に優れホース内部流体を観察できます。
フレキシブル性に優れているので、狭い部分のＬ型、Ｕ型等の配管に適しています。
フレキシブルチューブの端末ストレート部に、フッ素樹脂製のジョイントを付ける事が出来ます。
管径と肉厚と、長さを分けてありますので、下記表から選んでご使用ください。		 PFAフレキシブルチューブ
■専用継手はこちら ■セット品はこちら


肉厚0.5ｔ規格

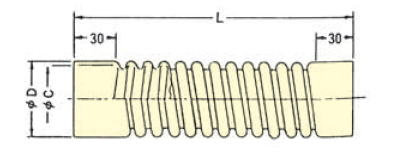

製品コード 外径
ｍ/ｍ
（Ｄφ）		 内径
ｍ/ｍ
（Ｃφ）		 曲げ半径
（Ｒ）		 長さ
ｍ/ｍ
（Ｌ）
612-8047-01 6 5 10 100
612-8047-02 6 5 10 200
612-8047-03 6 5 10 300
612-8047-04 6 5 10 500
612-8047-05 6 5 10 1000
612-8047-06 7 6 10 100
612-8047-07 7 6 10 200
612-8047-08 7 6 10 300
612-8047-09 7 6 10 500
612-8047-10 7 6 10 1000
612-8047-11 8 7 10 100
612-8047-12 8 7 10 200
612-8047-13 8 7 10 300
612-8047-14 8 7 10 500
612-8047-15 8 7 10 1000
612-8047-16 9 8 10 100
612-8047-17 9 8 10 200
612-8047-18 9 8 10 300
612-8047-19 9 8 10 500
612-8047-20 9 8 10 1000
612-8047-21 10 9 10 100
612-8047-22 10 9 10 200
612-8047-23 10 9 10 300
612-8047-24 10 9 10 500
612-8047-25 10 9 10 1000
612-8047-26 11 10 10 100
612-8047-27 11 10 10 200
612-8047-28 11 10 10 300
612-8047-29 11 10 10 500
612-8047-30 11 10 10 1000
612-8047-31 12 11 10 100
612-8047-32 12 11 10 200
612-8047-33 12 11 10 300
612-8047-34 12 11 10 500
612-8047-35 12 11 10 1000
肉厚1.0ｔ規格
製品コード 外径
ｍ/ｍ
（Ｄφ）		 内径
ｍ/ｍ
（Ｃφ）		 曲げ半径
（Ｒ）		 長さ
ｍ/ｍ
（Ｌ）
612-8047-41 8 6 10 150
612-8047-42 8 6 10 250
612-8047-43 8 6 10 500
612-8047-44 8 6 10 1000
612-8047-45 10 8 10 150
612-8047-46 10 8 10 250
612-8047-47 10 8 10 500
612-8047-48 10 8 10 1000
612-8047-49 12 10 10 150
612-8047-50 12 10 10 250
612-8047-51 12 10 10 500
612-8047-52 12 10 10 1000
612-8047-75 14 12 20 250
612-8047-76 14 12 20 500
612-8047-77 14 12 20 1000
612-8047-53 16 14 25 150
612-8047-54 16 14 25 250
612-8047-55 16 14 25 500
612-8047-56 16 14 25 1000
612-8047-78 18 16 30 250
612-8047-79 18 16 30 500
612-8047-80 18 16 30 1000
612-8047-57 19 17 30 150
612-8047-58 19 17 30 250
612-8047-59 19 17 30 500
612-8047-60 19 17 30 1000
612-8047-61 6.35 4.35 10 100
612-8047-62 6.35 4.35 10 200
612-8047-63 6.35 4.35 10 300
612-8047-64 6.35 4.35 10 500
612-8047-65 6.35 4.35 10 1000
612-8047-66 9.52 7.52 10 100
612-8047-67 9.52 7.52 10 200
612-8047-68 9.52 7.52 10 300
612-8047-69 9.52 7.52 10 500
612-8047-70 9.52 7.52 10 1000
612-8047-71 12.7 10.7 15 150
612-8047-72 12.7 10.7 15 250
612-8047-73 12.7 10.7 15 500
612-8047-74 12.7 10.7 15 1000
