PTFEハーフオスジョイントI型
612
他のサイズも製作いたします。
PTFEハーフオスジョイントI型
PTFEハーフオスジョイントI型PTFEハーフオスジョイントI型

型式 適用チューブ外径
m/m
接続ネジ
612-2074-01 14 R1/2
612-2074-02 16
612-2074-03 18 R3/4
612-2074-04 20


極細PTFEハーフジョイント(φ1xR1/8)
612
・ソロバン玉で固定するタイプの継手です。
PTFEハーフオスジョイントI型
他のサイズも製作いたします。お問い合わせ下さい。
PTFEハーフオスジョイントI型
型式 適用チューブ外径
m/m
接続ネジ
612-2074-05 φ1 R1/8
612-2074-06 φ1.6 R1/8
612-2074-07 φ1.6 NPT1/8
612-2074-08 φ2 R1/8
612-2074-09 φ2 NPT1/8
寸法
A B C D
612-2074-05(〜09) 26 12 9 30


PTFEハーフオスジョイントT型
612
・ハーフオスジョイントT 型は、左右が異径と同径に、
  上部がテーパーネジ接続になります。
PTFEハーフオスジョイントT型
PTFEハーフオスジョイントT型
PTFEハーフオスジョイントT型

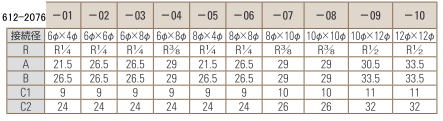

型式 左右接続径
m/m
接続ネジ
612-2076-01 6x4 R1/4
612-2076-02 6x6 R1/4
612-2076-03 6x8 R1/4
612-2076-04 6x10 R3/8
612-2076-05 8x4 R1/4
612-2076-06 8x8 R1/4
612-2076-07 8x10 R3/8
612-2076-08 10x10 R3/8
612-2076-09 10x12 R1/2
612-2076-10 12x12 R1/2


PTFEハーフオスジョイントT-2R型
612
・ハーフオスジョイントT-2 型は、側面のオステーパーネジを、
  フッ素樹脂容器装置のメステーパーネジに接続して配管します。
  接続には、PTFE、PFAチューブ等を用います。
PTFEハーフオスジョイントT-2R型
PTFEハーフオスジョイントT-2R型PTFEハーフオスジョイントT-2R型

型式 適用チューブ外径
m/m
接続ネジ
612-2077-01 6 R1/4
612-2077-02 8 R1/4
612-2077-03 10 R3/8
612-2077-04 12 R3/8


 PTFEチーズニップル
 612

PTFEチーズニップル
PTFEチーズニップルPTFEチーズニップル

型式 接続ネジ
612-2207-01 R1/8
612-2207-02 R1/4
612-2207-03 R3/8
612-2207-04 R1/2
612-2207-05 R3/4


 PTFEハーフメスジョイントI型
 612
・ハーフメスジョイントI 型は一方がチューブ、ガラス管、ステンレス管
  接続で、もう一方は、メステーパーネジ。(NPT)も製作できます。
PTFEハーフメスジョイントI型

 PTFEハーフメスジョイントI型PTFEハーフメスジョイントI型

型式 適用チューブ外径 接続メスネジ
612-2078-01 6 Rc1/4
612-2078-02 8 Rc1/4
612-2078-03 10 Rc1/4
612-2078-04 12 Rc3/8


 PTFEハーフメスジョイントL型
 612
・ハーフメスジョイントL 型は一方がチューブ、ガラス管、ステンレス管
  接続で、もう一方は、メステーパーネジになっています。
PTFEハーフメスジョイントL型

 PTFEハーフメスジョイントL型PTFEハーフメスジョイントL型

型式 適用チューブ外径 接続メスネジ
612-2079-01 6 Rc1/4
612-2079-02 8 Rc1/4
612-2079-03 10 Rc3/8
612-2079-04 12 Rc3/8


 PTFEハーフメスジョイントT-1型
 612
・ハーフメスジョイントT-1 型は、L 方向の片方のみメステーパーネジを
  切ってあり、左右接続は袋ナットになっております。
PTFEハーフメスジョイントT-1型

 PTFEハーフメスジョイントT-1型PTFEハーフメスジョイントT-1型

型式 適用チューブ外径 接続メスネジ
612-2080-01 6 Rc1/4
612-2080-02 8 Rc1/4
612-2080-03 10 Rc3/8
612-2080-04 12 Rc3/8


 PTFEハーフメスジョイントT-2型
 612
・ハーフメスジョイントT-2 型は、二方がチューブ、ガラス管、ステンレス管
  接続で、もう一方は、メステーパーネジになっています。
  ※ 他に米国規格ネジ(NPT)も製作します。
PTFEハーフメスジョイントT-2型

PTFEハーフメスジョイントT-2型
PTFEハーフメスジョイントT-2型

型式 適用チューブ外径 接続メスネジ
612-2081-01 6 Rc1/4
612-2081-02 8 Rc1/4
612-2081-03 10 Rc3/8
612-2081-04 12 Rc3/8


PTFEフランジ
 612
・PTFE製のフランジです。
  フランジ径、厚み、ボルト孔径はJIS管フランジ用に準じています。
  既設のフランジへ取付可能です。
  チューブとの配管は612-2203などをネジ径・チューブ径を合わせて
  お選び下さい。 ネジ径などの変更や下記サイズ以外の製作も致します。
  お問い合わせ下さい。
 PTFEフランジ

型式 規格 接続メスネジ
612-2626-01 10K 15A Rc1/4
612-2626-02 10K 15A Rc3/8
612-2626-03 10K 15A Rc1/2
612-2626-04 10K 20A Rc1/4
612-2626-05 10K 20A Rc3/8
612-2626-06 10K 20A Rc1/2
612-2626-07 10K 25A Rc1/4
612-2626-08 10K 25A Rc3/8
612-2626-09 10K 25A Rc1/2
