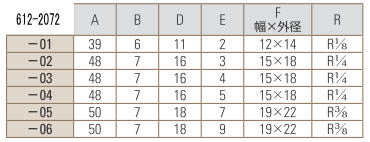

| PTFEハーフチューブジョイント |
|
|
 612 |
ハーフチューブジョイントの一方がチューブ圧入式で、テーパー付竹の子型です。
一方がテーパーオスネジになります。
ハーフチューブジョイントのテーパーネジ部にテープシールを巻きステンレス、フッ素樹脂容器にジョイントして下さい。
※ 他に米国規格ネジ（NPT）が製作できます。ご指定下さい。
 |
 |
| 型式 |
竹の子外径
ｍ/ｍ |
接続ネジ |
| 612-2072-01 |
4 |
R1/8 |
| 612-2072-02 |
6 |
R1/4 |
| 612-2072-03 |
8 |
R1/4 |
| 612-2072-04 |
10 |
R1/4 |
| 612-2072-05 |
10 |
R3/8 |
| 612-2072-06 |
12 |
R3/8 |
|
|

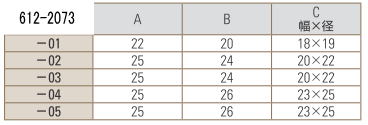

| PTFEハーフメスチューブジョイント |
| 612 |
ハーフメスチューブジョイントの一方がチューブ圧入式です。一方がテーパーオスネジに接続します。
※ 他に米国規格ネジ（NPT）が製作できます。ご指定下さい。
 |
 |
| 型式 |
竹の子外径
ｍ/ｍ |
接続ネジ |
| 612-2073-01 |
4 |
Rｃ1/8 |
| 612-2073-02 |
6 |
Rｃ1/4 |
| 612-2073-03 |
8 |
Rｃ1/4 |
| 612-2073-04 |
10 |
Rｃ3/8 |
| 612-2073-05 |
12 |
Rｃ3/8 |
|
|
| PTFEホースチューブジョイント |
| 612 |
フッ素樹脂チューブ等の硬い配管とシリコンチューブ等のやわらかいチューブの接続が可能なジョイントです。
 |
 |
| 型式 |
適用チューブ外径
ｍ/ｍ |
竹の子外径
ｍ/ｍ |
| 612-2068-01 |
6 |
8 |
| 612-2068-02 |
8 |
6 |
| 612-2068-03 |
8 |
10 |
| 612-2068-04 |
10 |
8 |
| 612-2068-05 |
10 |
12 |
| 612-2068-06 |
12 |
10 |
|
|

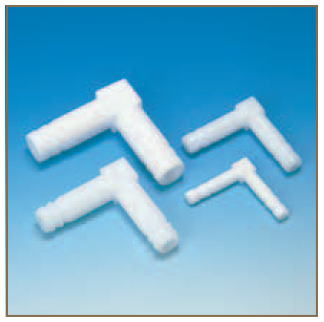

| PTFEチューブコネクター L型 |
| 612 |
 |
 |
| 型式 |
適用チューブ内径
ｍ/ｍ |
A
ｍ/ｍ |
B
ｍ/ｍ |
Cオリフィス
ｍ/ｍ φ |
| 612-2094-01 |
4 |
6 |
18 |
2 |
| 612-2094-02 |
6 |
8 |
22 |
3 |
| 612-2094-03 |
8 |
10 |
26 |
5 |
| 612-2094-04 |
10 |
11 |
29 |
6 |
|
|

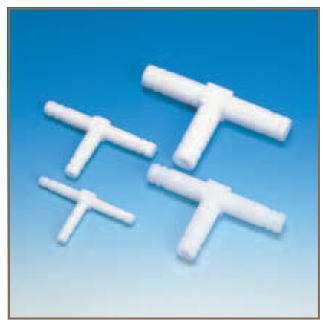

| PTFEチューブコネクター T型 |
| 612 |
 |
 |
| 型式 |
適用チューブ内径
ｍ/ｍ |
A
ｍ/ｍ |
B
ｍ/ｍ |
Cオリフィス
ｍ/ｍ φ |
| 612-2095-01 |
4 |
6 |
18 |
2 |
| 612-2095-02 |
6 |
8 |
22 |
3 |
| 612-2095-03 |
8 |
10 |
26 |
5 |
| 612-2095-04 |
10 |
11 |
29 |
6 |
|
|

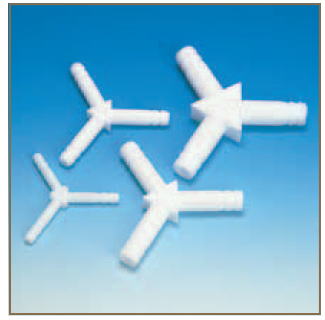

| PTFEチューブコネクター Y型 |
| 612 |
 |
 |
| 型式 |
適用チューブ内径
ｍ/ｍ |
A
ｍ/ｍ |
B
ｍ/ｍ |
Cオリフィス
ｍ/ｍ φ |
| 612-2096-01 |
4 |
25 |
22 |
2 |
| 612-2096-02 |
6 |
30 |
26 |
3 |
| 612-2096-03 |
8 |
33 |
28 |
5 |
| 612-2096-04 |
10 |
37 |
30 |
6 |
|
|
|

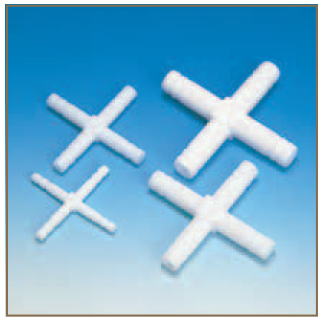

| PTFEチューブコネクター十字型 |
| 612 |
 |
 |
]
| 型式 |
適用チューブ内径
ｍ/ｍ |
A
ｍ/ｍ |
B
ｍ/ｍ |
Cオリフィス
ｍ/ｍ φ |
| 612-2097-01 |
4 |
6 |
18 |
2 |
| 612-2097-02 |
6 |
8 |
23 |
3 |
| 612-2097-03 |
8 |
10 |
26 |
5 |
| 612-2097-04 |
10 |
11 |
29 |
6 |
|
|

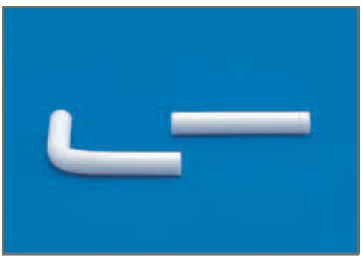

| PTFEチューブユニオンI 型、L型（ＰＴＦＥパイプ） |
| 612 |
チューブユニオンは、両端がストレートで各種チューブのジョイント用です。
L 型の使用温度は、＋50 ℃以下になります。 |
 |
I型
| 型式 |
適用チューブ内径
ｍ/ｍ |
| 612-2098-01 |
6 |
| 612-2098-02 |
8 |
| 612-2098-03 |
10 |
| 612-2098-04 |
12 |
L型
| 型式 |
適用チューブ内径
ｍ/ｍ |
| 612-2098-05 |
6 |
| 612-2098-06 |
8 |
| 612-2098-07 |
10 |
| 612-2098-08 |
12 |
|
|

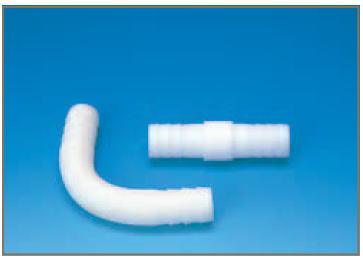

| PTFEチューブコネクター、I 型、L型 |
| 612 |
チューブコネクターは、両端が竹の子状になっています。
L 型の使用温度は、＋50 ℃以下になります。 |
 |
I型
| 型式 |
竹の子外径 ｍ/ｍ |
| 612-2099-01 |
6 |
| 612-2099-02 |
8 |
| 612-2099-03 |
10 |
| 612-2099-04 |
12 |
L型
| 型式 |
竹の子外径 ｍ/ｍ |
| 612-2099-05 |
6 |
| 612-2099-06 |
8 |
| 612-2099-07 |
10 |
| 612-2099-08 |
12 |
|
|

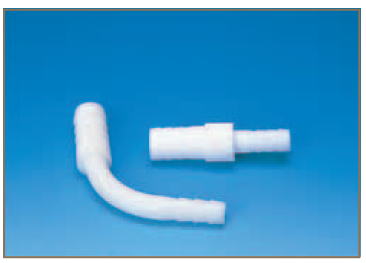

| PTFEチューブ異径コネクター、I 型、L型 |
| 612 |
異径コネクターは、両端の外径が異径の竹の子になっています
例）一方がチューブ内径 6φで、もう一方が 8φの内径チューブがジョイントできます。
圧力が高い場合は、外周にバンドを掛けて使用下さい。 |
 |
| 型式 |
竹の子外径 ｍ/ｍ |
形状 |
| 612-2100-01 |
6ｘ8 |
I型 |
| 612-2100-02 |
8ｘ10 |
I型 |
| 612-2100-03 |
8ｘ12 |
I型 |
| 612-2100-04 |
10ｘ12 |
I型 |
| 612-2100-05 |
6ｘ8 |
L型 |
| 612-2100-06 |
8ｘ10 |
L型 |
| 612-2100-07 |
8ｘ12 |
L型 |
| 612-2100-08 |
10ｘ12 |
L型 |
| 612-2100-09 |
6ｘ12 |
I型 |
| 612-2100-10 |
6ｘ12 |
L型 |
|
|

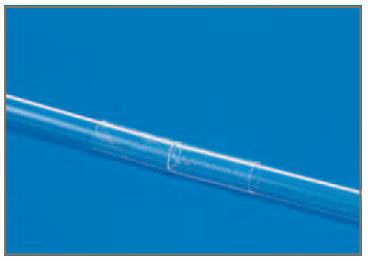

| FEPチューブジョイント |
| 612 |
| ガラス管、フッ素樹脂チューブ、プラスチック管等のジョイント用に使用下さい。耐圧 0.08MPa 以下になります。収縮は、エアーガンかガスコンロ等でおこないますが、収縮の際あまり強く熱を掛けるとフッ素ガスがでますので注意して下さい。収縮率は25
〜 35％（ 100 〜 150 ℃にて作業いたします）（長さ50 m/m） |
 |
| 型式 |
被覆可能寸法 ｍ/ｍ |
| 612-2101-01 |
1.8〜1.5 |
| 612-2101-02 |
2.4〜1.8 |
| 612-2101-03 |
3.0〜2.3 |
| 612-2101-04 |
3.6〜2.8 |
| 612-2101-05 |
4.4〜3.3 |
| 612-2101-06 |
5.5〜4.2 |
| 612-2101-07 |
6.8〜5.1 |
| 612-2101-08 |
7.8〜6.0 |
| 612-2101-09 |
10〜7.4 |
| 612-2101-10 |
11.5〜9.0 |
| 612-2101-11 |
13.5〜10.7 |
| 612-2101-12 |
15.0〜12 |
|
|
| Wチューブジョイント |
| 612 |
Wチューブジョイントは、外側にPTFEの熱収縮チューブを内側にFEPの熱接着用ライナーを組合せた製品です。
Wチューブジョイントをガラス管などにかぶせて約330℃に加熱すると、PTFEは熱収縮して、その部分の外周を覆い、FEPは融けてPTFEの収縮する力で対象物に押しつけられ、隙間なく固着します。（長さ30m/m）他に長尺
1.2mもあります。 |
 |
| 型式 |
被覆可能寸法 ｍ/ｍ φ |
| 612-2102-01 |
4〜5 |
| 612-2102-02 |
6〜8 |
|
|
