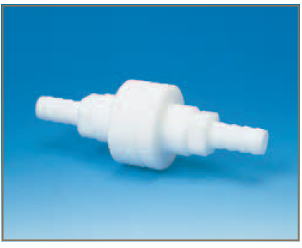

PTFEチェックバルブB型
612
■バルブ本体は、PTFEを使用、スプリングは、PTFEを被覆してあります。
（シール部は、FKM・Oリング）
● 耐圧..............................0.4MPa（常温）
● 最高使用温度........80 ℃Max

型式 接続部外径ｍ/ｍ
612-2051-01 6
612-2051-02 8
612-2051-03 10
612-2051-04 12
※取り消し線の製品は、現在中止品となっております。（2022年2月1日）

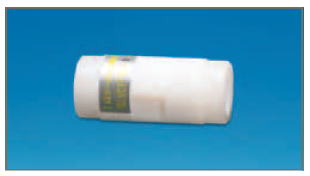

PTFE逆流防止バルブ
 612
逆流防止バルブは、バルブ弁にPTFE 球を使い、下から上へ流れるように縦に取り付けて下さい。一方より流れるだけで逆方向には流れません。
実験装置配管の中間に取り付け、フッ素樹脂製のバルブは、接続用チューブ、ガラス、ステンレス管をジョイントし高圧（0.5MPa）の場合は、CTFE 製でフッ素樹脂チューブにナットを入れた後、フレアーして完全に固定して使用下さい。

型式 適用チューブ外径ｍ/ｍ オリフィスｍ/ｍ
612-2052-01 6 4
612-2052-02 8 4
612-2052-03 10 6
612-2052-04 12 6

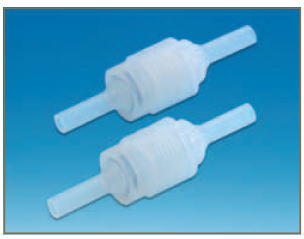

 PTFE逆流防止バルブB型
  612
逆流防止バルブB型は、本体の構造は612-2052と全く同じです。
接続は、竹の子にチューブを接続します。

型式 竹の子外径ｍ/ｍ オリフィス径ｍ/ｍ
612-2053-01 6 4
612-2053-02 8 4
612-2053-03 10 6
612-2053-04 12 6

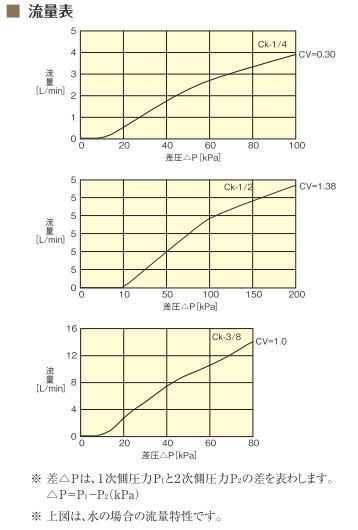

 PFAチェックバルブCK型
 612
■ 仕　様
● 使用流体圧力................0 〜 350kPa
● 耐圧.....................................400kPa
● クラッキング圧力.........10kPa前後
● 使用流体温度................5 〜 80℃
● 使用環境温度................5 〜 60℃
● 使用流体...........................気体・液体
● 接続部材質....................PFA・各種Oリング

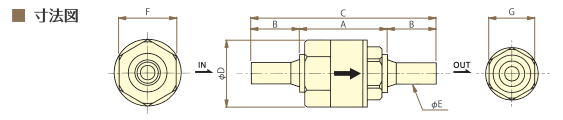

コード 型式 規格寸法 オリフィス
径
m/m		 接続チューブ
サイズ		 6面
取り		 Oリング
A B C D Em/m F G

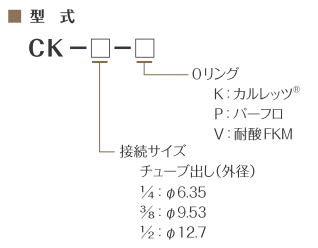

612-2175-01 CK1/4-V 28 22 72 20 3.95 6.35x3.95 18 14 FKM
612-2175-02 CK3/8-V 35.5 28.5 92.5 30 6.35 9.53x6.35 28 22
612-2175-03 CK1/2-V 35.5 49.5 134.5 30 9.53 12.7x9.53 28 22
612-2175-04 CK1/4-P 28 22 72 20 3.95 6.35x3.95 18 14 パーフロ
612-2175-05 CK3/8-P 35.5 28.5 92.5 30 6.35 9.53x6.35 28 22
612-2175-06 CK1/2-P 35.5 49.5 134.5 30 9.53 12.7x9.53 28 22
612-2175-07 CK1/4-K 28 22 72 20 3.95 6.35x3.95 18 14 カルレッツ
612-2175-08 CK3/8-K 35.5 28.5 92.5 30 6.35 9.53x6.35 28 22
612-2175-09 CK1/2-K 35.5 49.5 134.5 30 9.53 12.7x9.53 28 22

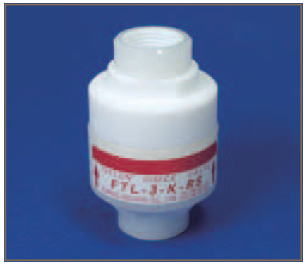

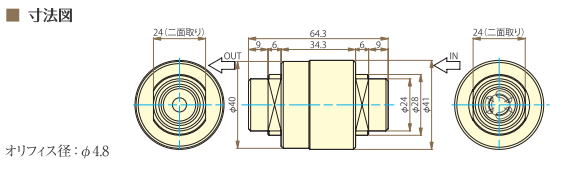

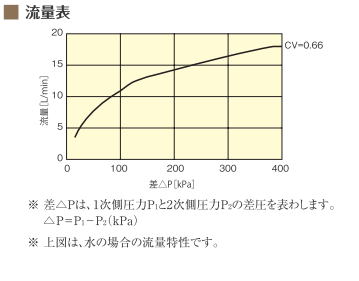

 PTFEチェックバルブ（低クラッキング圧）タイプ
  612
■ 仕　様
● 使用流体圧力..........0〜400kPa
● 耐圧................................500kPa
● クラッキング圧力...5kPa 前後
● 使用流体温度..........5〜70 ℃
● 使用環境温度..........5〜60 ℃
● 使用流体....................気体・液体
● 接続口径.....................Rc3/8
● 接続部材質...............PTFE・各種Oリング



コード 型式 Oリング

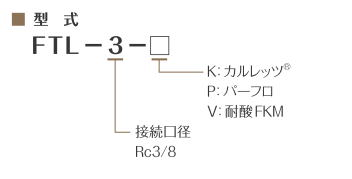

612-2177-01 FTL-3-V-RS FKM
612-2177-02 FTL-3-P-RS パープロ
612-2177-03 FTL-3-K-RS カルレッツ

 PTFEチェックバルブFT型(クラッキング圧力指定型）
※こちらの製品は、現在中止品です。
  612
PTFEチェックバルブFT 型にクラッキング圧力指定型が新登場致しました。寸法は612-2181 型と同じです。
■仕　様
● 使用流体圧力..............0〜400kPa
● 耐圧...................................500kPa
● 使用流体温度..............5〜80 ℃
● 使用環境温度..............5〜60 ℃
● 使用流体.........................気体・液体
● 接液部材質...................PTFE・パーフロOリング
（またはFKM・カルレッツ R


コード 型式 クラッキング圧Pa 接続口径Rc Oリング
612-2180-01 FT-3-V-0.5 50KPa前後 RC3/8 FKM
612-2180-02 FT-4-V-2 200KPa前後 RC1/2 FKM
612-2180-03 FT-3-P-0.5 50KPa前後 RC3/8 パーフロ
612-2180-04 FT-4-P-2 200KPa前後 RC1/2 パーフロ
612-2180-05 FT-3-K-0.5 50KPa前後 RC3/8 カルレッツ
612-2180-06 FT-4-K-2 200KPa前後 RC1/2 カルレッツ
※こちらの製品は、現在中止品となっております。（2019年6月17日）

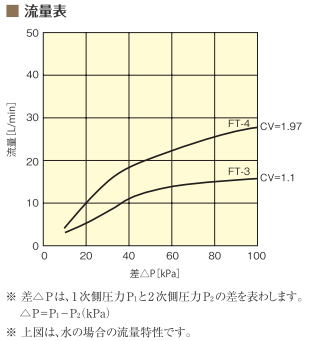

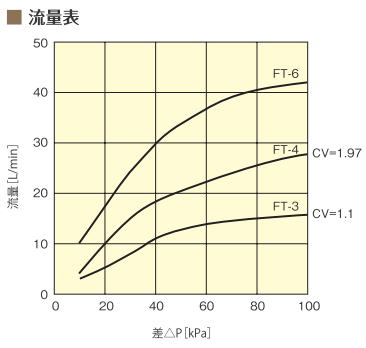

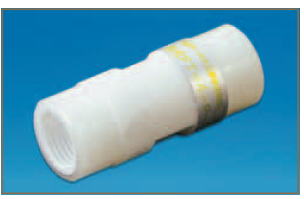

 PTFEチェックバルブFT型
  612
■特　長
● 低圧で作動します。
● 接液部には、最も優れた耐腐蝕性を持つフッ素樹脂及び、パーフロOリング（または、FKM、カルレッツ R ）を使用しているので、強酸・強アルカリはもちろんのこと、有機溶剤やその他多種多様な液に使用できる最も安全性・信頼性の高い製品です。
● スプリングは、フッ素樹脂特殊スプリングですので、温度的にも、またリーク性能的にも非常に優れた特性を持っています。
■仕　様
● 使用流体圧力..............0〜400kPa
● クラッキング圧力.......20kPa 前後
● 耐圧....................................500kPa
● 使用温度範囲..............5 ℃〜80 ℃
● 使用環境温度..............5 ℃〜+60 ℃
● 接液部材質...................PTFE・パーフロOリング
（またはFKM・カルレッツ R ）

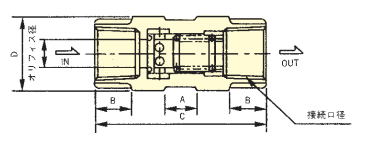

コード 型式 規定寸法ｍ/ｍ オリフィス径
ｍ/ｍ　φ		 接続口径
Rc		 Oリング
A B C Dφ
612-2181-01 FT-3-V 13 9 59 25 7 RC3/8 FKM
612-2181-02 FT-4-V 16 16 74 30 10 RC1/2 FKM
612-2181-03 FT-6-V 15 18 85 37 14 RC3/4 FKM
612-2181-04 FT-3-P 13 9 59 25 7 RC3/8 パーフロ
612-2181-05 FT-4-P 16 16 74 30 10 RC1/2 パーフロ
612-2181-06 FT-6-P 15 18 85 37 14 RC3/4 パーフロ
612-2181-07 FT-3-K 13 9 59 25 7 RC3/8 カルレッツ
612-2181-08 FT-4-K 16 16 74 30 10 RC1/2 カルレッツ
612-2181-09 FT-6-K 15 18 85 37 14 RC3/4 カルレッツ
