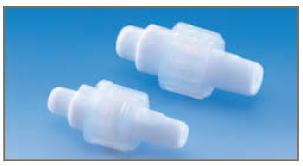

PTFE分離型ユニオン
   612
キャップをゆるめると左右が分離し異径ジョイント等にも使用可能で大変便利なジョイントです。（分離部はFKMOリングシールです）

PTFE分離型ユニオン		 PTFE分離型ユニオン

型式 適用チューブ外径 m/m A寸法 m/m B寸法 m/m
612-2183-01 6 82 30
612-2183-02 8 82 30
612-2183-03 10 82 34
612-2183-04 12 97 43
612-2183-05 19 106 49
PTFE分離型 雄ネジユニオン
   612
上記 612-2183 と同仕様で両側はテーパー雄ネジ式になっております。片側は固定式です。（分離部はFKMOリングシールです）

PTFE分離型 雄ネジユニオン		 PTFE分離型 雄ネジユニオン

型式 接続ネジ A寸法 m/m B寸法 m/m
612-2184-01 R1/4 68 30
612-2184-02 R3/8 73 34
612-2184-03 R1/2 92 43
612-2184-04 R3/4 95 49

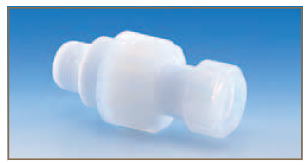

PTFE分離型 雄ネジハーフユニオン
    612
分離型雄ネジ式ハーフユニオンは片側がテーパーネジでもう一方はチューブ接続型になっており装置およびタンク等に組込み使用できます。
（分離部はFKMOリングシールです）

PTFE分離型 雄ネジハーフユニオン		 PTFE分離型 雄ネジハーフユニオン

型式 適用チューブ外径 m/m 接続ネジ A寸法 m/m B寸法 m/m
612-2185-01 6 R1/4 75 30
612-2185-02 8 R1/4 75 30
612-2185-03 10 R3/8 77 34
612-2185-04 12 R1/2 96 43
612-2185-05 19 R3/4 100 49

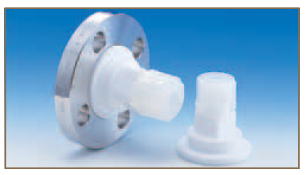

PTFEフランジアダプター
  612
各種タンクおよびポンプ、その他の配管にご使用下さい。接液部は全てPTFEですので耐薬品性には最も優れております。（ステンレスフランジ付）
他のサイズも製作致します。
PTFEフランジも製作しております。
PTFEフランジアダプター		 PTFEフランジアダプター

型式 SUSフランジ 適用チューブ外径 m/m A寸法 m/m B寸法 m/m
612-2186-01 10K-15A 6 95 46
612-2186-02 10K-15A 8 95 46
612-2186-03 10K-20A 10 100 58
612-2186-04 10K-20A 12 100 58
612-2186-05 10K-20A 19.05 100 60


・部品のシールや袋ナットはこちら→ シール・袋ナット
