フィンガータイトフィッテイング
168,246
耐薬品性、耐久性に優れた PEEK を素材とした押しネジ型フィッティングです。
フッ素樹脂等の半硬質チューブから PEEK チューブまで、フランジ加工することなく 使用できます。また、異径、Ｔ字、クロスなど多彩なアダプターをラインナップしており、様々な配管レイアウトを可能にします。
従来の手間のかかるフランジ加工の必要が無く、ETFE 製のフェルールをチューブに装着するだけで簡単に取り付け出来ます。
また交換の際もフェルールのみを取り替えるだけなので経済的です。
○ 1/16" 〜 1/8" までの極細チューブに対応する PEEK 製フラット・フェルールをご用意しています。
○フェルールは ETFE 製なので、耐薬品性・耐久性に優れています。

■適用チューブはこちら


本品のご使用にあたって
製品の性能は、圧力、温度、薬品、使用環境などにより影響を受けます。
弊社製品の貴社使用環境における適性は、貴社ご自身の試験により、ご確認ください。
耐薬品性、耐久性に優れた PEEK を素材とした押しネジ型フィッティングです。
フッ素樹脂等の半硬質チューブから PEEK チューブまで、フランジ加工することなく
使用できます。また、異径、Ｔ字、クロスなど多彩なアダプターをラインナップ
しており、様々な配管レイアウトを可能にします。

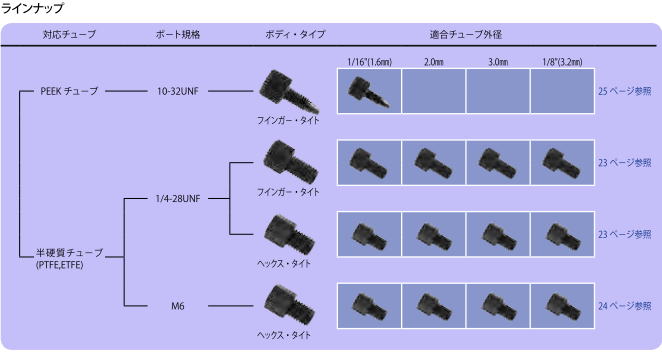

経済的で豊富なバリエーションが特長
フィンガータイト・フィッティング

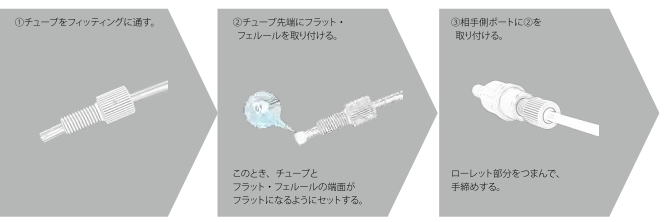

チューブ ASSY 時のご注意：
・漏れの原因となりますのでチューブ断面はフラットになるように切断し、凹凸やバリ残り、押し切り等による変形が無いよう留意して下さい。
・漏れや破損の原因となりますので、コンプレッションフィッティングの取り付けは手締めのみで行い、過度の増し締めは行わないで下さい。
フラットフェルール

適合チューブ外径 型番 材質 袋入り数
1/16"(1.6mm) FF01 ETFE 100個
2.0mm FFM2 ETFE 100個
3.0mm FFM3 ETFE 100個
1.8"(3.2mm) FF02 ETFE 100個

ファインガータイト1/4-28ＵＮＦ

適合チューブ外径 型番 材質 袋入り数
1/16"(1.6mm) CF0101UNF PEEK 100個
2.0mm CF01M2UNF PEEK 100個
3.0mm〜1.8"(3.2ｍｍ） CF0102UNF PEEK 100個
キャップ CFP101UNF PEEK 100個

ヘックスタイト1/4-28ＵＮＦ

適合チューブ外径 型番 材質 袋入り数
1/16"(1.6mm) CFH101UNF PEEK 100個
2.0mm CFH1M2UNF PEEK 100個
3.0mm CFH1M3UNF PEEK 100個
1/8” CFH102UNF PEEK 100個

イコール・アダプター1/4-28ＵＮＦ

適合チューブ外径 型番 材質 袋入り数
1/16"(1.6mm) EA101UNF PEEK 100個
2.0mm EA1M2UNF PEEK 100個
3.0mm EA1M3UNF PEEK 100個
1/8”（3.2ｍｍ） EA102UNF PEEK 100個

Tアダプター1/4-28ＵＮＦ

適合チューブ外径 型番 材質 袋入り数
1/16"(1.6mm) TA101UNF PEEK 100個
2.0mm TA1M2UNF PEEK 100個
3.0mm TA1M3UNF PEEK 100個
1/8”（3.2ｍｍ） TA102UNF PEEK 100個

クロスアダプター1/4-28ＵＮＦ

適合チューブ外径 型番 材質 袋入り数
1/16"(1.6mm) XA101UNF PEEK 100個
2.0mm XA1M2UNF PEEK 100個
3.0mm XA1M3UNF PEEK 100個
1/8”（3.2ｍｍ） XA102UNF PEEK 100個

バーブアダプター

適合チューブ外径 型番 材質 袋入り数
1.6mm BA1M2UNF PEEK 100個

フラットフェルール

適合チューブ外径 型番 材質 袋入り数
1/16"(1.6mm) FF01 ETFE 100個
2.0mm FFM2M6 ETFE 100個
3.0mm FFM3M6 ETFE 100個
1.8"(3.2mm) FF02M6 ETFE 100個

ヘックスタイトM6

適合チューブ外径 型番 材質 袋入り数
1/16"(1.6mm) CFH101M6 PEEK 100個
2.0mm CFH1M2M6 PEEK 100個
3.0mm CFH1M3M6 PEEK 100個
1.8"(3.2ｍｍ） CFH102M6 PEEK 100個

イコールアダプターＭ6

適合チューブ外径 型番 材質 袋入り数
1/16"(1.6mm) EA201M6 POM 100個
2.0mm EA2M2M6 POM １０個
3.0mm EA2M3M6 POM １０個
1/8” EA202M6 POM １０個

TアダプターM6

適合チューブ外径 型番 材質 袋入り数
1/16"(1.6mm) TA201M6 POM 100個
2.0mm TA2M2M6 POM １０個
3.0mm TA2M3M6 POM １０個
1/8”（3.2ｍｍ） TA202M6 POM １０個



レデューシングアダプター

適合チューブ外径 型番 Aネジ規格 Bネジ規格 材質 袋入り数
1/16"(1.6mm) RA101UNF02 1/4-28UNF 10-32UNF Peek 100個

レデューシングアダプター

適合チューブ外径 型番 Aネジ規格 Bネジ規格 材質 袋入り数
1/16"(1.6mm) RA201UNFM6 M6 10-32UNF POM 100個

レデューシングTアダプター

適合チューブ外径 型番 Aネジ規格 Bネジ規格 材質 袋入り数
1/16"(1.6mm) RT101UNF02 1/4-28UNF 10-32UNF Peek 100個


フィンガータイト・インテグラル10-32UNF

適合チューブ外径 型番 材質 袋入り数
1/16"(1.6mm) CFｌ101UNF2 Peek 100個

フィンガータイト・ロータリーフェルール10-32UNF

適合チューブ外径 型番 材質 袋入り数
1/16"(1.6mm) CFR101UNF2 Peek １０個
1/16"(1.6mm) RF01 Peek 100個
  ※専用フェルール RF01　１０個付属　

ヘックスタイト・インテグラル10-32UNF

適合チューブ外径 型番 材質 袋入り数
 1/16"(1.6mm) CFHI101UNF2 Peek 100個

ヘックスタイト・ロータリーフェルール 10-32UNF

適合チューブ外径 型番 材質 袋入り数
1/16"(1.6mm) CFHR101UNF2 Peek 100個
1/16"(1.6mm) RF01  Peek 100個
  ※専用フェルール RF01　１０個付属　

イコールアダプター10-32UNF

適合チューブ外径 型番 材質 袋入り数
1/16"(1.6mm) EA101UNF2 Peek 100個

Tアダプター10-32UNF

適合チューブ外径 型番 材質 袋入り数
1/16"(1.6mm) TA101UNF2 Peek 100個

クロスアダプター10-32UNF

適合チューブ外径 型番 材質 袋入り数
1/16"(1.6mm) XA101UNF2 Peek 100個
