 ケガキ分度器Ｄパンチ
※こちらの製品は現在、生産中止品となっております
（2024年1月29日）
 203
フランジ等にケガキポンチが簡単に出来る工具Ｄパンチ
 詳細資料ＰＤＦ

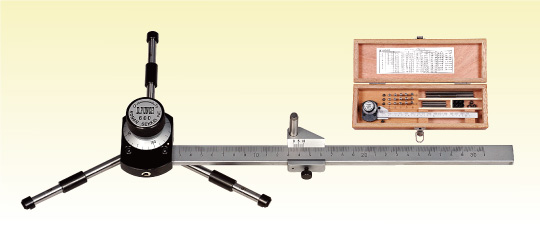

D-600
※中止品
D-600
D-1200 /D-2400
※中止品

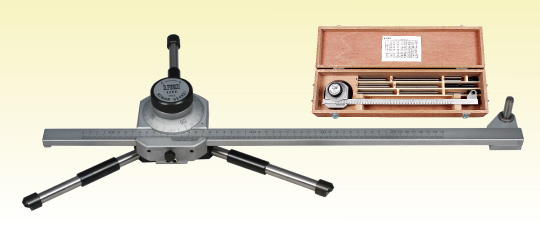

D-1200

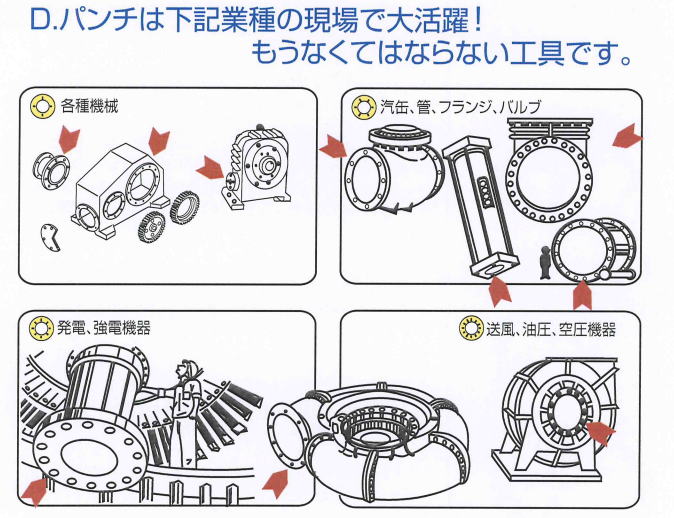

Dパンチは・・・

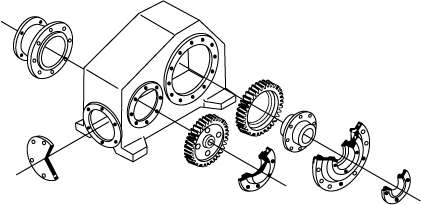

下図の様な部品もＤ.パンチを使用すれば僅か10分程度でケガキ作業が出来ます。
特徴
１．割出しロック部は特殊構造のため、バックラッシュがありません。
２．ポンチがホルダーに支えられているため、品物に直角に正確なポンチ打ちができます。
３．直尺部はバーニヤ目盛りがあるため精度よく寸法設定ができます。
４．短時間に高精度のケガキ、割出しができます。
 詳細資料ＰＤＦ

型式 取付可能口径 ﾎﾟﾝﾁﾝｸﾞ直径 角度
割出精度		 半径精度 偏芯精度 総重量 木箱
外径寸法		 角度
割出度
D-600 φ40～φ575 φ60～φ600 ±3｀以内 ±0.15㎜以内 ±0.1㎜以内 2.5kg 138x418x87mm 2,3,4,6,8,12,24等分
（16、48等分もｸﾛｽｺｰﾌﾟ、
ｺﾝﾊﾟｽ使用にて可能
D-1200 φ261～φ1189 φ300～φ1200 ±3｀以内 ±0.2㎜以内 ±0.1㎜以内 14kg 190x750x140mm
D-2400 φ261～φ2341 φ300～φ2400 ±4｀以内 ±0.3㎜以内 ±0.2㎜以内 20kg 198x1343x137mm
