| ■フレキシブルグラインダー |
399 |
フレキシブルグラインダー(研磨機、研削機)は、モーター動力をフレキシブルシャフトにて伝達します。
フレキシブルシャフト専門メーカーの高度な技術から生まれるフレキシブルグラインダーの手持ち部は小型で
軽く、強力パワーで長時間の研削、研磨作業に最適です。貴社工場の生産性を一層高めます。
|
 |
使用例
- ≪素材加工≫
- ステンレス板ヘアーライン
- ステンレス板鏡面加工
- 鋳物バリ取り
- 金型仕上げ
- 鉄道レール研磨
- 溶接箇所仕上げ
- ≪製品仕上げ≫
- ステンレス流し台
- ステンレス食器
- ステンレス食品機械
- 自動車ボディー
- 自動車アルミホイール
- 自動車タイヤ各部仕上げ
- ≪再生加工≫
- パイプ内面錆取り
- パイプ内面スケール取り
- 塗装はがし
- ボンベ内外面錆取り
- タンク内面汚れ落とし（防水仕様も有）
|
| 三段変速型（三段プーリー式） |
回転数をVベルトの掛替えにて簡単に変速できます。
50Hz (東日本地区） 750・1500・3000rpm
60Hz (西日本地区） 900・1800・3600rpm |
|
|
形式
|
型番
|
モーター
出力
|
スペアー
ｼｬﾌﾄ径×ﾁｭｰﾌﾞ径×長さ
|
重量
|
砥石
芯棒
|
適用砥石
|
本体外形
寸法
|
|
スペアー
|
本体
|
厚み
|
直径
|
高さ
|
幅
|
奥行
|
|
kW
|
mm×mm×m
|
kg
|
kg
|
mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
|
三段変速型
|
CFSN-1
|
0.2
|
ＨＤスペアー9×18×2
|
3.4
|
31
|
13(1/2)
|
10〜25
|
100
|
550
|
300
|
430
|
|
CFSN-2
|
ＨＤスペアー11×22×2
|
4.8
|
|
CFSN-3
|
0.4
|
ＨＤスペアー13×26×2
|
6.4
|
34
|
19(3/4)
|
15〜35
|
150
|
|
CFSN-4
|
0.75
|
ＷＬＢスペアー10×23×3
|
7.0
|
39
|
|
CFSN-4A
|
ＬＢスペアー8×20×3
|
5.8
|
|
CFSN-5
|
ＨＤスペアー11×22×3
|
6.0
|
|
CFSN-6
|
ＨＤスペアー15×30×2
|
7.0
|
|
CFSN-7
|
1.5
|
ＨＤスペアー13×26×3
|
7.8
|
46
|
|
CFSN-8
|
ＨＤスペアー15×30×3
|
9.4
|
|
CFSN-9
|
ＷＬＢスペアー10×23×3
|
7.0
|
|
CFSN-10
|
ＨＤスペアー18×36×2
|
9.8
|
25(1)
|
15〜45
|
200
|
|
CFSN-11
|
2.2
|
ＷＬＢスペアー10×23×3
|
7.0
|
60
|
19(3/4)
|
15〜35
|
150
|
550
|
300
|
430
|
|
CFSN-12
|
ＷＬＢNスペアー13×26×3
|
8.0
|
電源は、3相200Vが標準です。他の電源も製作できます。
※砥石カバーの径で、バフは大きい径のものが使用できます。
| |
●3段変速型フレキシブルグラインダーの取り扱い説明書はこちら |
| |
↓↓ |
| |
 |
|
| モーター直結型（２Ｐモーター使用） |
三段変速式より軽量、静かでベルトスリップがない為、強力です。
50Hz (東日本地区） 3000rpm
60Hz (西日本地区） 3600rpm |
|
|
型式
|
型番
|
モーター出力
|
スペアー
ｼｬﾌﾄ径×ﾁｭｰﾌﾞ径×長さ
|
重量
|
砥石芯棒軸径
|
適用砥石
|
本体外形
寸法
|
|
スペアー
|
本体
|
厚み
|
※直径
|
高さ
|
幅
|
奥行
|
|
kW
|
mm×mm×m
|
Kg
|
Ｋg
|
mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
|
直結型
|
CC-0.75
|
0.75
|
WLBスペアー10×23×3
|
7.0
|
16
|
19（3/4）
|
15〜35
|
150
|
275
|
250
|
355
|
|
CC-1.5
|
1.5
|
21
|
|
CC-1.5A
|
WLBスペアー13×26×3
|
8.0
|
直結型フレキシブルグラインダーはインバーター付も製作できます。
| |
●直結型フレキシブルグラインダーの取り扱い説明書はこちら |
| |
↓↓ |
| |
|
|
| ■スペアー部品 |

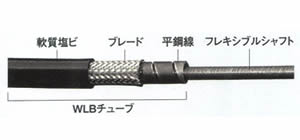

ＷＬＢ(N)スペアー
堅牢で柔軟性に富む
軽量で外観が美しい
シャフト音の遮音効果有
※φ10 x 23 以下をWLBスペアー、
φ13 x 26 以上をWLBNスペアーと呼称しています。
|
|
パイプ付ＷＬＢＮスペアー
WLBNスペアー φ13 x 26 の手持ち部分を約600Lの
鉄パイプに変更した新製品です。
手持ち部分が鉄で、長尺になっている為、
・鋼管やダクト、パイプの研磨に適している
・研磨対象との距離を取ることができる(安全性の向上)
・両手で強く握って作業することができる
・手持ち部分の衝撃への耐性が向上している
....等、従来品と比較し様々なメリットがあります。
実際に鋼管研磨に使用され、高評価を得ております。 |
 |

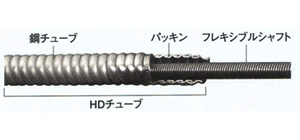

ＨＤスペアー
あらゆるサイズのフレキシブルシャフトに対応可能
|
|
|
研磨材
|
モーター
kW
|
スペアーの選定の目安
|
標準品
|
|
平砥石
ワイヤー
ホイール
|
羽布（バフ）
フラップ
ホイール
|
フレキシブル
シャフト
|
フレキシブル
チューブ
|
チューブの
種類
|
|
〜φ100
|
〜φ150
|
〜0.75
|
φ8
|
φ16
|
LB
|
|
|
φ20
|
☆
|
|
φ16
|
HD
|
|
|
φ9
|
φ18
|
☆
|
|
φ150〜φ205
|
φ150〜φ200
|
0.75〜1.5
|
φ10
|
φ23
|
WLB
|
☆
|
|
φ22
|
HD
|
|
|
φ11
|
☆
|
|
φ150〜φ255※
|
φ200〜φ250
|
1.5〜2.2
|
φ13
|
φ26
|
WLBN
|
☆
|
|
HD
|
☆
|
|
φ15
|
φ29
|
WLBN
|
|
|
φ30
|
HD
|
☆
|
|
φ205〜φ305※
|
φ250〜φ300
|
1.5〜3.7
|
φ18
|
φ36
|
☆
|
|
φ20
|
|
|
| モーターkWは3000rpm〜5000rpmで想定しました。※砥石カバーはφ205まで使用出来ます。 |
|

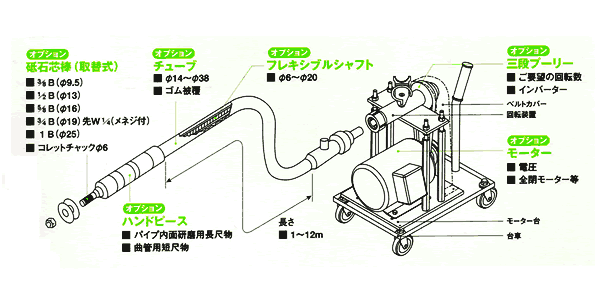

| ■オプション（別売品） |
|
| フレキシブルグラインダーの振動加速度データ |

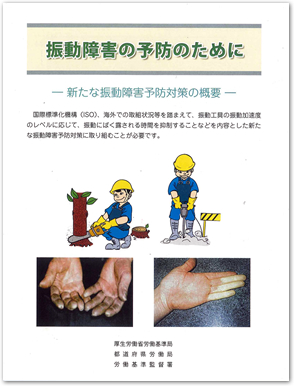

基発0710第2号（2009年7月10日付 厚生労働省）において、振動障害予防対策指針が定められました。
φ150以上の砥石を使用し、手で保持、
または支えて操作する器具に当社製フレキシブルグラインダーは該当します。

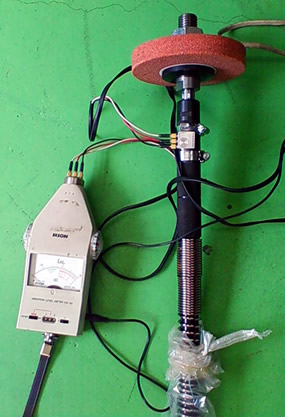

フレキシブルグラインダーの測定結果です。↓
|
製品名
|
砥石
|
振動加速度
|
| フレキシブルグラインダー |
φ150
|
0.315G
|
| フレキシブルグラインダー |
砥石無し
|
0.091G
|
| ディスクグラインダー（他社製） |
φ100
|
0.424G
|
グラインダーの回転数は3600rpmで測定しました。
フレキシブルグラインダーは、砥石の直径φ100（φ150未満で規制されていない）の
ディスクグラインダーより、振動加速度が低い結果となりました。
|
 |
|
株式会社ハギテック : TEL 043-423-8741
