センタリングリング （ステンレス製）
仕様
●材質：ステンレス（SUS316）、O-リング／（C105-**-396）ニトリル・（C105-**-395）フッ素ゴム
センタリングリング（ステンレス製）		 センタリングリング（ステンレス製）

品番 型　番 タイプ A B C
2551-3048-01 C105-11-396 NW10 12 3.9 8
2551-3048-02 C105-12-396 NW16 17 3.9 8
2551-3048-03 C105-14-396 NW25 26 3.9 8
2551-3048-11 C105-11-395 NW10 12 3.9 8
2551-3048-12 C105-12-395 NW16 17 3.9 8
2551-3048-13 C105-14-395 NW25 26 3.9 8
2551-3048-14 C105-16-395 NW40 41 3.9 8
2551-3048-15 C105-17-395 NW50 52 3.9 8




変換用センタリングリング＆Ｏリング
仕様
●材質：ステンレス、Oリング／フッ素ゴム
変換用センタリングリング＆Ｏリング
 変換用センタリングリング＆Ｏリング

品番 型　番 タイプ A B C D
2556-7782-01 C105-12-345 NW10/16 10 12 8 3.9

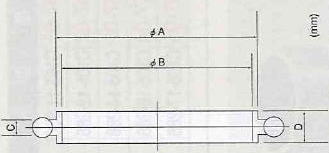

センターリング
仕様
●材質：リング／ステンレス（SUS304）、Oリング／フッ素ゴム
センターリング		 センターリング

品番 型　番 フランジ A B C D
2551-2103-01 SCK-2016 KF-16 17 16 3.9 8
2551-2103-02 SCK-2025 KF-25 26 24 3.9 8
2551-2103-03 SCK-2040 KF-40 41 39 3.9 8



金網付センターリング
特長
●真空配管内でゴミの通過を防ぐ30メッシュの金網付きです。
仕様
●材質：リング・金網／ステンレス（SUS316）、O-リング／フッ素ゴム
脚注
※単位（mm）
 金網付センターリング  金網付センターリング
金網付センターリング

品番 型　番 タイプ A B C D E
2551-9629-01 ALO-16MO NW16 17 12 8.2 18 5.3
2551-9629-02 ALO-25MO NW25 26 20.6 8.2 28 5.3
2551-9629-03 ALO-40MO NW40 41 35.8 8.2 42 5.3
2551-9629-04 ALO-50MO NW50 52 46.3 8.4 53.8 5.3




センタリングリング　CRシリーズ  255

　　センタリングリング　CRシリーズ 　センタリングリング　CRシリーズ

  • 材質：アルミニウム、FKM

品番 型番 タイプ A×B（mm） 入数
2554-492-01 CR10 KF10 15.3×12 1個
2554-492-02 CR16 KF16 18.5×17 1個
2554-492-03 CR25 KF25 28.5×26 1個
2554-492-04 CR40 KF40 43×41 1個
2554-492-05 CR50 KF50 56×52 1個

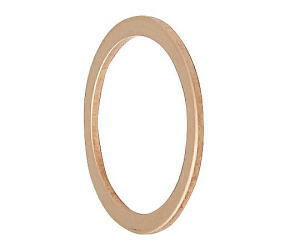

銅ガスケット　CF-CSシリーズ 255

　　銅ガスケット　CF-CSシリーズ　銅ガスケット　CF-CSシリーズ

  • 材質：無酸素銅（OFHC）

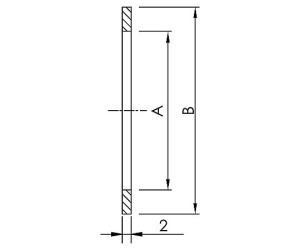

品番 型番 規格 A(mm) B(mm) 入数
2553-7995-02 CF-CS-275 ICF070 36.8 48.1 1個
2553-7995-03 CF-CS-275-1 ICF070-1 39 1個
2553-7995-04 CF-CS-450 ICF114 63.6 82.35 1個
2553-7995-05 CF-CS-600 ICF152 101.8 120.45 1個
