ブレードホース
  411
特長
●耐圧・柔軟性に優れたホースです。曲げ半径も小さく耐油性にすぐれ工場内の空気配管および作業用ホースに最適です。
●ZHタイプのみ耐圧が9MPaと高く優れています

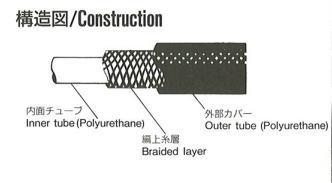

材質：ポリウレタン

■ブレードホース
カップリングセットはこちら		 ■CHSカップリングはこちら


仕様
 使用流体 圧縮空気  真空
 仕様温度範囲 -5〜60℃
 破壊圧力 6Mpa(ZH,9Mp)
 最高使用圧力  1.5MPa  -100kPa
 適用継手 ホースフィッティング、ナットカップリング
※上記の圧力値は常温時（20℃）に測定したものです。
※凍結なき事
型式 外径ｘ内径  最小曲半径  外径精度  重量  色
AH-6 6x9 45 +-0.2    0.045  DR
AH-6.5  6.5x10 50  0.055  GR DR
AH-8  8x12 60  0.076  GR  DR
AH-11 11x16 80  0.132  GR DR
BH-6 6x9 45  +-0.3   0.045  R
BH-6.5 6.5x10 50  0.055
BH-8  8x12 60  0.076
LH-6 6x9 45  +-0.2    0.045  LG
LH-6.5 6.5x10  50  0.055
LH-8 8x12 60  0.076
LH-11 11x16  80  0.132
ZH-6 6x9 45  +-0.2 0.045  Y
標準１巻：10ｍ,20m,30m,50m,100m
OR:オレンジ　R：赤　LG:ライト・グリーン　Y:黄色　GR：グレー
AH6.5、8、11無記号OR、GR記入はグレーになります。
