P1268

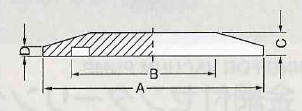

ブランキングフランジ （SUS316L）
ブランキングフランジ ブランキングフランジ

品番 型　番 タイプ A B C D
2551-3054-01 C105-11-366 NW10 30 12.2 6 2.5
2551-3054-02 C105-12-366 NW16 30 17.2 6 2.5
2551-3054-03 C105-14-366 NW25 40 26.2 6 2.5
2551-3054-04 C105-16-366 NW40 55 41.2 6 2.5
2551-3054-05 C105-17-366 NW50 75 52.2 6 2.5


ショートフランジ （SUS316L）
ショートフランジ ショートフランジ

品番 型　番 タイプ A B C
2551-3055-01 C105-11-311 NW10 30 15 10
2551-3055-02 C105-12-311 NW16 30 20 16
2551-3055-03 C105-14-311 NW25 30 28 24
2551-3055-04 C105-16-611 NW40 30 44.5 41
2551-3055-05 C105-17-311 NW50 30 57 51

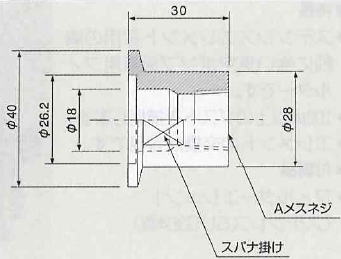

継ぎ手 （メスネジ用）
特長
●ISO規格NW25フランジ用で、ネジ配管に変更できます。
仕様
●材質：ステンレス（SUS304）
 継ぎ手（メスネジ用）

品番 型　番 タイプ A
2551-9634-01 ALF-1/4-25A NW25 PT1/4メスネジ
2551-9634-02 ALF-3/8U-25A NW25 PT3/8メスネジ
2551-9634-03 ALF-1/2U-25A NW25 PT1/2メスネジ
2551-9634-04 ALF-3/4U-25A NW25 PT3/4メスネジ


継ぎ手 （スウェージロック(R)用）
特長
●ISO規格NWフランジ用で、BA管1/4”が付いておりスウェージロック(R)仕様に取り付けられます。
仕様
●材質：ステンレス（SUS304）
脚注
※単位（mm）
 継ぎ手

品番 型　番 タイプ A B C L
2551-9631-01 ALP-16A NW16 30 6.35（1/4”） 4.35 50
2551-9631-02 ALP-25A NW25 40 6.35（1/4”） 4.35 50
2551-9631-03 ALP-40A NW40 55 6.35（1/4”） 4.35 50


継ぎ手 （ゲージポート用）
特長
●ISO規格NWフランジ用で、真空計のセンサーを取り付けられます。
仕様
●材質：ステンレス（SUS304）、O-リング／フッ素ゴム
脚注
※単位（mm）
 継ぎ手

品番 型　番 タイプ 接続サイズ A B
2551-9636-01 ALG-12.7-10A NW10 φ12.7用
ゲージポート		 30 12.85
2551-9636-02 ALG-12.7-16A NW16 φ12.7用
ゲージポート		 30 12.85
2551-9636-03 ALG-15-16A NW16 φ15用
ゲージポート		 30 16
2551-9636-04 ALG-15-25A NW25 φ15用
ゲージポート		 40 16
2551-9636-05 ALG-18-25A NW25 φ18用
ゲージポート		 40 19


変換ゲージポート
特長
●真空計のセンサーを取り付けられます。
●センサー径の変換ができます
　（φ15→φ18、φ18→φ15）。
●GP-15Nはネジ配管に取り付けられます。
仕様
●材質：本体／ステンレス（SUS304）、O-リング／フッ素ゴム
 変換ゲージポート
品番 型　番 サイズ（mm）
2551-9637-01 ALG-15-18 ゲ-ジポ-ト/φ15・パイプ/φ18
2551-9637-02 ALG-18-15 ゲ-ジポ-ト/φ18・パイプ/φ15
2551-9637-03 GP-15N ゲ-ジポ-ト/φ15・ネジ/PT3/8
2551-9637-11 ブランクポート φ12.7
2551-9637-12 ブランクポート φ15
2551-9637-13 ブランクポート φ18
