P1223
バーブロック 106

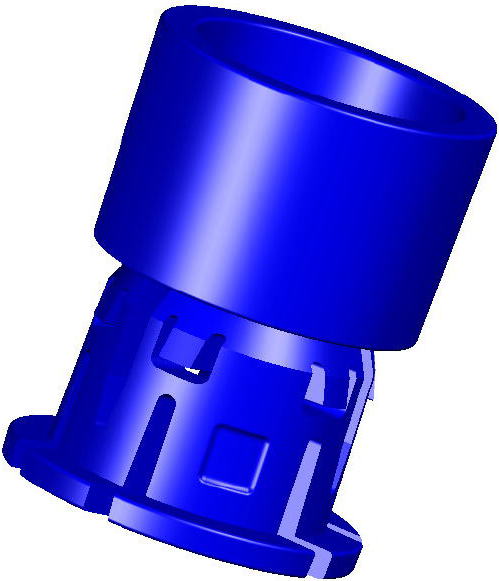

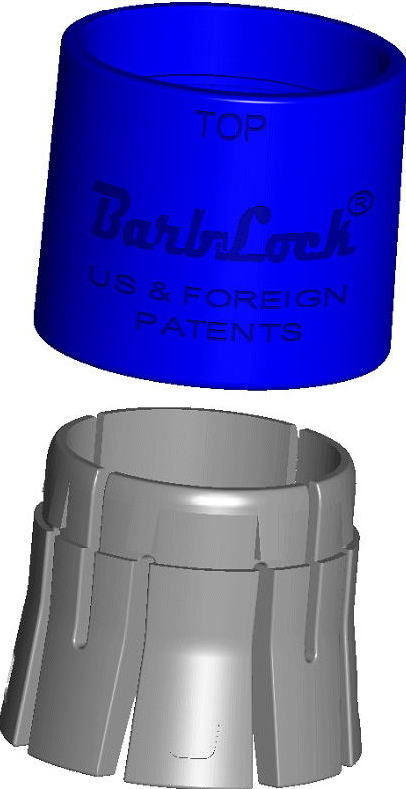

バーブロックバーブロック　画像

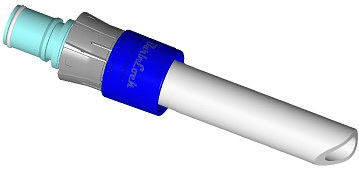

※バーブロック本体画像		 バーブロック　使用例
特　徴/　利点
・流体が漏れやすいホースバンドなどの代替・各種柔軟性チューブに使用できます
・360°のシール性
・接着等が不要USP（米国薬局方） ClassⅥに適合した材料を使用
・取り付け、取り外しが簡単です

バーブロックとは
バーブロックは、スリーブによりチューブを全周、均一に締め付けるリテーナーで、
結束バンドやホースクランプ等の代替として使用できます。チューブと継手の内面を平滑な状態で一体化させることができ、チューブを360°均一に締め付ける構造です。

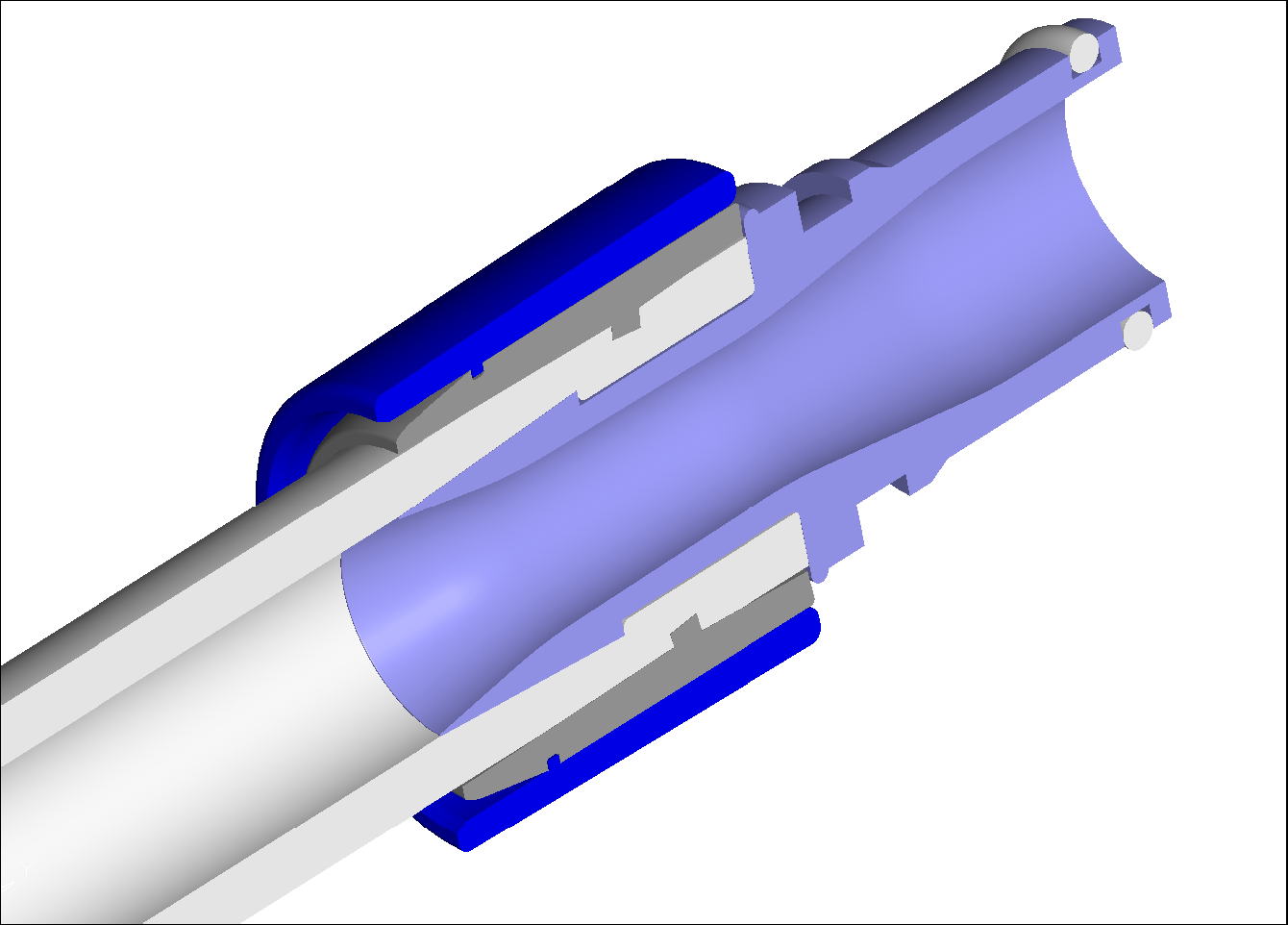

 バーブロック　断面図
バーブロックの特徴
バーブロックは、バイオ医薬品、医療、理化学など様々な分野において、チューブと継手の接続部分からの流体の滞留、漏れを防止することができ、流体汚染を防ぐことができます。 簡単に組み付けることができ、締め付け作業に時間がかかりません。接着の必要がないため、外部からの影響を受けやすい流体の移送に適しています。

バーブロックの特性
バーブロックは、USPクラスⅥに適合したポリプロピレンを使用しており、耐熱性に優れます。
バーブロック　標準サイズ表
品番 チューブ外径 チューブ内径
mm （ｲﾝﾁ） mm （ｲﾝﾁ）
125 シリーズ BL135125 6.35 （1/4） 3.18 （1/8）
187 シリーズ BL135187 7.94 （5/16） 4.76 （3/16）
250 シリーズ BL135250 9.52 （3/8） 6.35 （1/4）
BL135251 11.11 （7/16） 6.35 （1/4）
BL135252 12.7 （1/2） 6.35 （1/4）
375 シリーズ BL135374 14.29 （9/16） 9.52 （3/8）
BL135375 15.88 （5/8） 9.52 （3/8）
500 シリーズ BL135500 19.05 （3/4） 12.7 （1/2）
BL135501 19.05 （3/4） 12.7 1/2
625 シリーズ BL135625 22.22 （7/8） 15.88 5/8


ツール製品　
取付け用ツール 取外し用ツール 適用バーブロック
BLT135125 BLT-URT BL135125
BLT135187 BL135187
BLT135250 BL135250
BL135251
BL135252
BLT135375 BL135374
BL135375
BLT135500 BL135500
BL135501
BLT135625 BLT-URTII BL135625

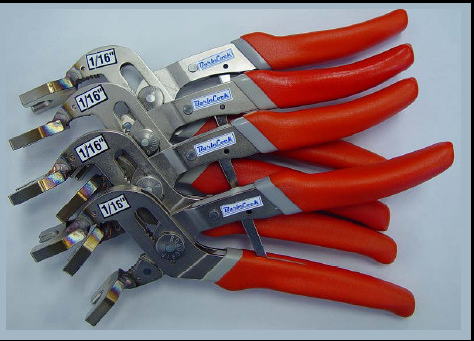

バーブロック　ツール
取り付け・取り外しツール
使用例
取り付けツール　使用例
※接続には取り付けツール・取り外しツールが必要になります。
※取り外した後、再利用はできません。
※色、ロゴ、サイズなどの特注品に関しましては、お問い合わせください。
※タケノコ継ぎ手はチューブ内径と同じ外径をもつ継ぎ手を御用意ください。
