両方向型ナイロンスーパーグランド
436
特徴

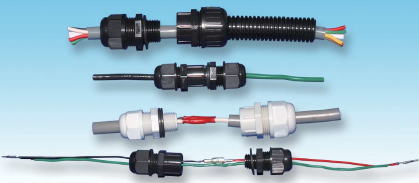

電線接続部の防水絶縁処理ができ、テープ巻きに比べ高作業性
従来のジョイントタイプや接続型と違い、きょたい壁への取付・固定が可能。
ケーブルグランド+ケーブルグランドだけでなくケーブルグランド+チューブグランドの接続でチューブ内のケーブル固定が可能
取付部：ＩＳＯ/メートルネジ
材質：本体・ツメ・シールナット：66ナイロン
ワッシャー・シールＥＰＤＭ
色：グレー・シルバーグレー
使用温度範囲：−40℃〜100℃

※標準ケーブルグランドは別売りとなります。

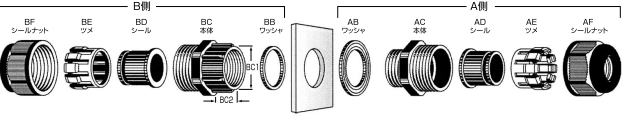

シール
形状		 ネジの
呼び		 品番  適応電線
サイズ(mmφ)		 本体外径
(BC1 mm)		 雌ネジ長
(BC2 mm)		 BF部
スパナ
サイズ
(mm)		 本体
内径
(mm)		 包装
単位
(個)
サイズ 黒
RAL9005		 グレー
RAL7035		 シルバー
グレー
RAL7001
○ M12×1.5 FMG12A-03 -B -G -SG 3.1〜2 16.4 13 19 8.5 50
FMG12A-05 -B -G -SG 5.3〜3 16.4 13 19 8.5 50
FMG12A-08 -B -G -SG 7.8〜4.5 16.4 13 19 8.5 50
M16×1.5 FMG16AL-06 -B -G -SG 6.6〜4 23.5 15 27 12 50
FMG16AL-10 -B -G -SG 11〜7 23.5 15 27 12 50
FMG16AL-14 -B -G -SG 12〜9 23.5 15 27 12 50
M20×1.5 FMG20AL-06 -B -G -SG 6.6〜5 27.5 15 33 17.5 50
FMG20AL-10 -B -G -SG 10.5〜6 27.5 15 33 17.5 50
FMG20AL-14 -B -G -SG 14.7〜9 27.5 15 33 17.5 50
FMG20AL-06 -B -G -SG 16〜12 27.5 15 33 17.5 50
FMG20AL-18 -B -G -SG 17.5〜14 27.5 15 33 17.5 50
M25×1.5 FMG25AL-06 -B -G -SG 6.5〜4.8 32.5 15 39 22 50
FMG25AL-10 -B -G -SG 10.4〜7.5 32.5 15 39 22 50
FMG25AL-14 -B -G -SG 14.7〜10.5 32.5 15 39 22 50
FMG25AL-16 -B -G -SG 16〜12 32.5 15 39 22 50
FMG25AL-19 -B -G -SG 19〜14.5 32.5 15 39 22 50

ご依頼時、サイズ及び色のご指定願います。
※ご依頼例
FMG12A-03-B(ネジサイズＭ12ｘ1.5、色：黒　電線サイズ：3.1〜2）
