P1278
ＰＴＦＥ導電フィッティング
■特長
●耐薬性に導電性・自己消火性を加えたフッ素樹脂製のチューブフィッティングです。


■仕様
●材質：導電性PTFE（フッ素樹脂）
●導電性：104Ω
●使用温度範囲：−200〜200℃
●最大圧力：10bar


■脚注
※ジョイントは別売です。PTFE導電スクリュージョイントをご使用ください。


サイズ表 （全長/レンチサイズ）  （単位：mm）
ねじ ストレート Ｔ型 エルボー クロス
ＧＬ14 50/15 50/20 37/20 54/20
ＧＬ18 50/19 56/20 39/20 56/20
ＧＬ25 56/27 70/27 51/27 70/27
ストレート
Ｔ型
型式 - タイプ ね　じ 内径
（φmm）
2551-1355-01 D856 ストレ-ト GL14  6.5
2551-1355-02 D856 ストレ-ト GL18  10.5
2551-1355-03 D856 ストレ-ト GL25  14.5
2551-1356-01 D857 T型 GL14  6.5
2551-1356-02 D857 T型 GL18  10.5
2551-1356-03 D857 T型 GL25  14.5
2551-1357-01 D858 エルボ- GL14  6.5
2551-1357-02 D858 エルボ- GL18  10.5
2551-1357-03 D858 エルボ- GL25  14.5
2551-1358-01 D859 クロス GL14  6.5
2551-1358-02 D859 クロス GL18  10.5
2551-1358-03 D859 クロス GL25  14.5
※こちらの製品は現在生産中止品となっております。
（2017年10月25日）		 エルボー
クロス

2方・3方コック（導電性ＰＴＦＥ）
■特長
●耐薬性に導電性・自己消火性を加えたフッ素樹脂製のコックです。


■仕様
●材質：導電PTFE（フッ素樹脂）
●導電性：104Ω　
●使用温度範囲：−200〜200℃


■脚注
※ジョイントは別売です。PTFE導電スクリュージョイントをご使用ください。
 2方
3方
型式 - タイプ 内径
（φmm）		 ねじ サイズ
（mm）
2551-1360-01 E712-14 2方 4 ＧＬ14   54ｘ20ｘ38
2551-1360-02 E712-18 2方 6 ＧＬ18  64ｘ30ｘ45
2551-1360-03 E712-25 2方 8 ＧＬ25  78ｘ40ｘ57
2551-1360-04 E714-14 3方 4 ＧＬ14  64ｘ47ｘ43
2551-1360-05 E714-18 3方 6 ＧＬ18  74ｘ57ｘ57
2551-1360-06 E714-25 3方 6 ＧＬ25  78ｘ59ｘ57
※こちらの製品は現在生産中止品となっております。
（2017年10月25日）

ＰＴＦＥ導電スクリュージョイント
■特長
●耐薬性に導電性・自己消火性を加えたフッ素樹脂製のスクリュージョイントです。


■仕様
●材質：導電PTFE（フッ素樹脂）・導電PPS（ポリフェニレンサルファイト）
●導電性：導電PTFE／105Ω、導電PPS／103Ω
●使用温度範囲：−200〜200℃　●最大圧力：10bar

■脚注
※チューブはPTFE導電チューブをご使用下さい。

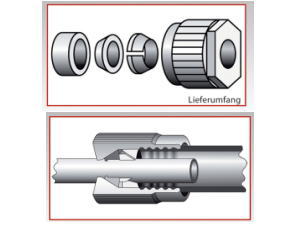

 スクリュージョイント

スクリュージョイント使用例
型式 - 適合径 適用チューブ外径
（mm）
2551-1354-01 D840-74 GL14 6
2551-1354-02 D841-62 GL18 8
2551-1354-03 D842-74 GL25 10
2551-1354-04 D842-80 GL25 12
※こちらの製品は現在生産中止品となっております。
（2017年10月25日）
