■PVCニップル・ナット 244
特徴：
●材質は耐薬品性に優れた塩化ビニールを使用しています。
●各サイズ共通のナットを使用しますので、コストダウンが可能です。

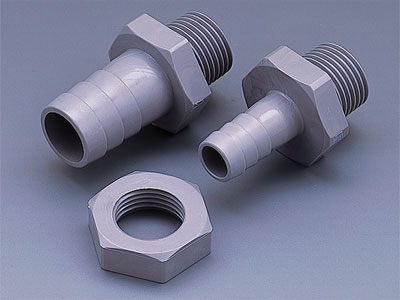

※パッキンにつきましては、10個単位での販売となります。		 アラムPVCニップル・ナット
①ニップル

コード 型式 規格 ネジ部 ﾎｰｽ内径
（mm）		 ニップル 全長
（mm）
ネジ 長さ
（ｍｍ）		 外径
（mm）		 長さ
（mm）
244-2009-21 PVS10R12 3/8″  PT1/2 15.5 φ9～10  φ11  24.5 48.5
244-2009-22 PVS12R12 1/2″ φ12 φ13.5 27 50.5
244-2009-23 PVS15R12 5/8″ φ15 φ17 30 53.5
244-2009-24 PVS19R12 3/4″ φ19 φ20.5 31.5 55
244-2009-25 PVS25R12 1″ φ25 φ26.5 44.5 68.5


②L型ニップル

コード 型式 規格 ネジ部 ﾎｰｽ内径
（mm）		 ニップル
ネジ 長さ
（ｍｍ）		 外径
（mm）		 長さ
（mm）
244-2009-51 PVL10R12 3/8″  PT1/2 15.5 φ9～10  φ11  18.5
244-2009-52 PVL12R12 1/2″ φ12 φ13.5 25.5
244-2009-53 PVL15R12 5/8″ φ15 φ17 29.5
244-2009-54 PVL19R12 3/4″ φ19 φ20.5 33


③ナット

コード 型式 規格 ネジ 厚さ
（mm）		 対辺距離
（mm）
244-2009-31 PVNG12  1/2″ PF1/2 9.5 30


④パッキン

コード  材質  袋入数（個/袋）
244-2009-41 SR 10
244-2009-42 CR 10
244-2009-43 EPDM 10
