Sカプラーシリーズ

Sカプラー　KK130シリーズ

161


■クリックするとＰＤＦファイルが開きます			■クリックすると一覧表にジャンプします。

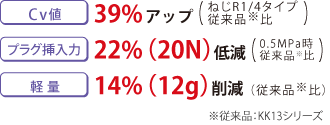

■圧力損失低減により省エネ・コストダウンを実現

圧力損失が従来品（KK13シリーズ）に比べて小さいため、
エアブローでの使用時、入口圧力を下げても出口圧力や
流量が同等になります。
空気消費量の削減ができ、コンプレッサの消費電力の低減により
コストダウンが可能です。

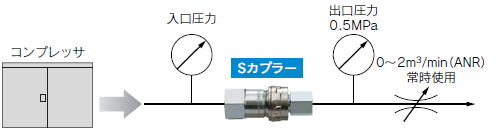

■使用流量に対する入口圧力およびコンプレッサ電力費（Sカプラー1個当り）

【算出条件】
出口側での使用圧力： 0.5MPa
コンプレッサ効率： 0.7
電力費： 15円/kWh
年間稼動時間： 2500時間

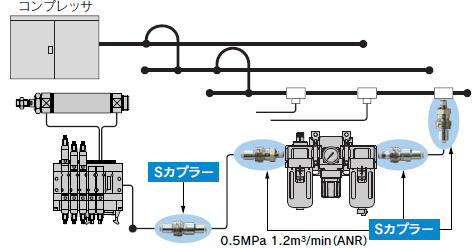

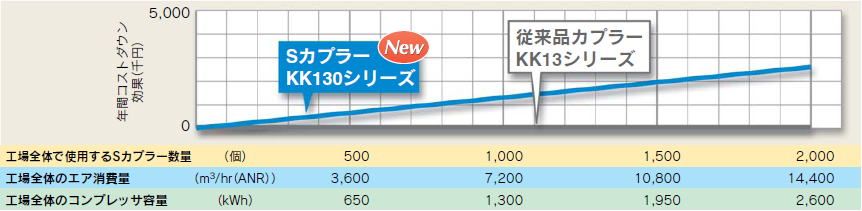

■工場規模でみるSカプラーによるコストダウン効果

工場規模でみると大きなコストダウンが可能です。

※コンプレッサー総容量とエア消費量及びＳカプラー数量の関係は一般的な目安として湿してます。

【算出条件】
工場消費エア全体の50％がSカプラーを通過し、
端末の1枝管でSカプラーを4箇所使用。
出口側での使用圧力： 0.5MPa
1枝管端末の消費エア量： 1.2m³/min（ANR）
エア消費時間：年間稼動時間2500時間中、20％時間
コンプレッサ効率： 0.7
電力費： 15円/kWh
コンプレッサ能力： 8m³/kWh

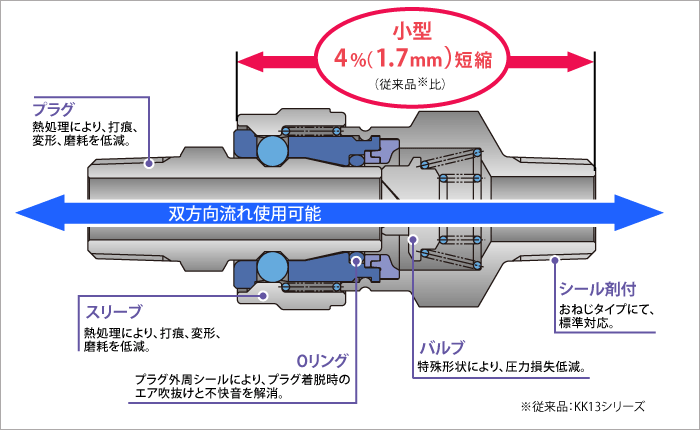

■ワンタッチ管継手付タイプを標準化

■ロック機構付（準標準）

不意な衝撃などによる離脱を防止。
ディテント付スリーブのためロック位置、解除位置を保持。
ロック位置マークが見えない場所でも着脱が簡単。
