防水イーサネットコネクタ（屋外用）〔キーストンジャック用〕
		436

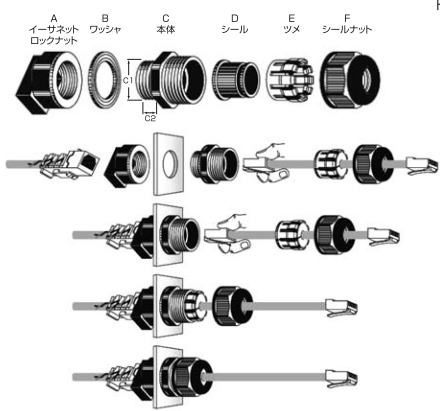

特徴: Cat5eモジュラーをイーサネットロックナットにはめ込み、ＬＡＮケーブルをシールナット、ツメ、シール（スリット部横から）・本体を貫通させＲＪ45コネクタをＣａｔ5ｅモジュラーに接続。本体・シールナット締め込にて防水確保。ネットワークコネクタとして、通信関係、ＬＥD証明、モニタ等用に最適です。 ※Ｃａｔ5ｅモジュラーは付属していません。（市販品をお買い求め下さい。） 取付部 ＩＳＯ/メートルネジ（ＥＮ60423/ＵＮ規格） 材質 イーサネットロックナット・本体・ツメ・シールナット：66ナイロン（ＵＬ94Ｖ-2） ワッシャ・シール：ＥＰＤM（ＮＢＲ特注） 色 黒（ＲＡＬ9005）・グレー（ＲＡＬ7035）・シルバーグレー（ヨーロッパ色/ＲＡL7001） 使用温度範囲 -40℃〜105℃（瞬時/約1分：160℃） 保護等級 ＩＰ68

シール 形状

ネジの呼び

型式

適応電線サイズ （φmm)

ネジ外径 （C1Φmm）

取付穴径 (φmm）

ネジ長 （C2mm）

スパナサイズA部/F部 （mm）

本体内径（φmm）

包装単位

サイズ

黒 ＲＡＬ9005

グレー ＲＡＬ7035

シルバー グレー ＲＡＬ7001

短足型

M20ｘ1.5

MG20A-06-ST-KLG-SD

-B

-G

-SG

6.4〜4.3

20

20〜20.3

10

27/27

14.3

50

M20ｘ1.5

MG20A-08-ST-KLG-SD

-B

-G

-SG

8.4〜5.6

20

20〜20.3

10

27/27

14.3

50

M20ｘ1.5

MG20A-10-ST-KLG-SD

-B

-G

-SG

11.8〜7.8

20

20〜20.3

10

27/27

14.3

50

長足型

M20ｘ1.5

MG20A-06-KLG-SD

-B

-G

-SG

6.4〜4.3

20

20〜20.3

15

27/27

14.3

50

M20ｘ1.5

MG20A-08-KLG-SD

-B

-G

-SG

8.4〜5.6

20

20〜20.3

15

27/27

14.3

50

M20ｘ1.5

MG20A-10-KLG-SD

-B

-G

-SG

11.8〜7.8

20

20〜20.3

15

27/27

14.3

50

※正式品番：色表記（-Ｂ，-Ｇ，-ＳＧ)は電線サイズ数値の直後に付記。（例：ＭＧ20Ａ-06Ｂ-ＳＴ-ＫＬG-SD)

ＬＡＮ・ＵＳＢケーブル用スーパーグランド		436

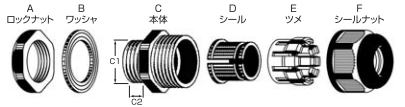

特徴: ●屋外用ＬＡＮ・ＵＳＢケーブルの外径に合わせた内径φ6ｍｍのシール及び屋外用の外径に合わせた内径φ10ｍｍのシールを揃えています。 ●ＲＪ45・ＵＳＢコネクタがシール内径より大きく貫通出来ないため、シール横にスリットを入れケーブルを横から挿入。（ＳＤ＝Ｄ部分/シールにＳｌｉt) ●スリット入り品のご購入も可能ですが、標準品をご購入後、「シールカッター」ＧＳＣ-042にて現場でスリット加工も可能です。 ※下記品番以外にＩＳＯ/ＭネジもＭＧＡ型、ＰＧＡネジ（ドイツ）のＰＧＡ型及びＮＰＴ（アメリカテーパーネジ）のＮＰＡ型も揃えていますので、具体的な品番はお問合せ下さい。 ※オプションにて耐油ゴムシール（NBR）品、シルバーグレー色（SG）品、NPTネジ品もお求めいただけます。お問い合わせ下さい。 取付部 Ｇ（ＰＦ）/ＪＩＳ管用平行ネジ・ＩＳＯ/メートルネジ・ＰＧ/ドイツネジ 材質 ロックナット・本体・ツメ・シールナット：66ナイロン（ＵＬ94Ｖ-2） ワッシャーシール：ＥＰＤＭ（ＮＢＲ特注） 色 黒（ＲＡＬ9005）・グレー（ＲＡＬ7035）・シルバーグレー（ヨーロッパ色/ＲＡL7001） 使用温度範囲 -40℃〜105℃（瞬時/約1分：160℃）

シール 形状

ネジの 呼び

ネジの 呼び

型式

適応 電線 サイズ (mm)

取付 穴径 (C2mm)

ネジ長 (C2mm)

スパナ サイズ A部/F部 (mm)

グランド 本体 最小内径 (φmm)

包装 単位 (個)

サイズ

黒 RAL9005

グレー RAL7035

シール部 スリット入

A型

G/PF

1/2

FGA21L-06

-B

-G

-SD

6.6〜4

21.4〜21.9

10

27 / 27

14

50

FGA21L-10

-B

-G

-SD

10.0〜6

21.4〜21.9

10

27 / 27

14

50

3/4

FGA26-06

-B

-G

-SD

6.6〜5

26.9〜27.4

12.5

33 / 33

19

50

FGA26-10

-B

-G

-SD

10.5〜6

26.9〜27.4

12.5

33 / 33

19

50

1

FGA33-06

-B

-G

-SD

6.8〜5

33.8〜34.4

15

42 / 42

25

10

FGA33-10

-B

-G

-SD

10.0〜7

33.8〜34.4

15

42 / 42

25

10

1-1/4

FGA42-12

-B

-G

-SD

12.4〜9

42.5〜43.1

15

42 / 42

32

10

1-1/2

FGA48-19

-B

-G

-SD

19.6〜16

48.4〜49

20

57 / 62

41

10

Mネジ 短足型

M20x1.5

MG20A-06-ST

-B

-G

-SD

6.6〜4

20.5〜21.0

10

27 / 27

14

50

MG20A-10-ST

-B

-G

-SD

10.0〜6

20.5〜21.0

10

27 / 27

14

50

M25x1.5

MG25A-06-ST

-B

-G

-SD

6.6〜5

25.5〜26.0

10

33 / 33

19

50

MG25A-10-ST

-B

-G

-SD

10.5〜6

25.5〜26.0

10

33 / 33

19

50

M32x1.5

MG32A-06-ST

-B

-G

-SD

6.8〜5

32.6〜33.2

11

41 / 42

25

10

MG32A-10-ST

-B

-G

-SD

10.0〜7

32.6〜33.2

11

41 / 42

25

10

M40x1.5

MG40A-12-ST

-B

-G

-SD

12.4〜9

40.6〜41.2

12

50 / 52

32

10

M50x1.5

MG50A-19-ST

-B

-G

-SD

19.6〜16

50.6〜51.2

15

60 / 62

41

10

Mネジ 長足型

M20x1.5

MG20A-06

-B

-G

-SD

6.6〜4

20.5〜21.0

15

27 / 27

14

50

MG20A-10

-B

-G

-SD

10.0〜6

20.5〜21.0

15

27 / 27

14

50

M25x1.5

MG25A-06

-B

-G

-SD

6.6〜5

25.5〜26.0

15

33 / 33

19

50

MG25A-10

-B

-G

-SD

10.5〜6

25.5〜26.0

15

33 / 33

19

50

M32x1.5

MG32A-06

-B

-G

-SD

6.8〜5

32.6〜33.2

15

41 / 42

25

10

MG32A-10

-B

-G

-SD

10.0〜7

32.6〜33.2

15

41 / 42

25

10

M40x1.5

MG40A-12

-B

-G

-SD

12.4〜9

40.6〜41.2

20

50 / 52

32

10

M50x1.5

MG50A-19

-B

-G

-SD

19.6〜16

50.6〜51.2

22

60 / 62

41

10

※正式品番：色表記（-Ｂ，-Ｇ，-ＳＧ)は電線サイズ数値の直後に付記。（例：ＦＧＡ21Ｌ-06Ｇ-ＳＤ)
※コネクタ外径が本体内径を貫通可能をご確認の上ご使用下さい。

---
