電線貫通金物（ＥＭＩグランド）

船用電線貫通金物（EMI）

721

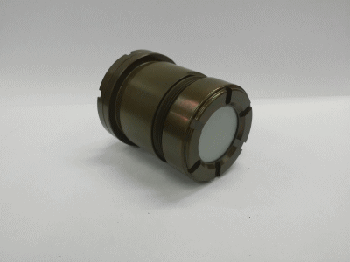

■特長

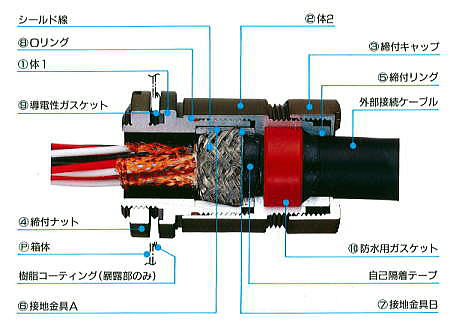

1.EMIグランドは、防水構造とシールド線の設置機能を合わせもった構造であって、主な金属材料は、耐食性アルミ合金に導電性防食表面処理を施したものです。
2.EMIグランドの取付方法は、箱体にナット締めをする方式です。
3.防水用ガスケットは、各呼び寸法毎に１サイズのみで、電線貫通金物CGCのように、接続ケーブルの種類及びサイズによって座金及びガスケットのサイズ（a,b,c）を選択する必要ございません。
JIS規格F8801に基づいて製作されております。

■性能
1.箱体とEMIグランド間の直流抵抗・・・5ｍΩ以下
2.表面伝導インピーダンス・・・700ｍΩ/ｍ以下
3.EMIレスポンス・・・60ｄB以上
4.保護形式・・・IP66
ただし、液体に対する保護等級は0.1MPa以下（1ｋｇｆ/ｃｍ2）

■EMIグランド指定の手引き
呼び寸法の選定方法
接続ｹｰﾌﾞﾙに対する適用グランドの呼び寸法の
選定は、次の計算式によって下さい。

ＥＭＩグランド
の呼び寸法

＞

ｹｰﾌﾞﾙの最大
仕上り外径

（標準仕上り外径+
仕上り許容差）

■呼び方
【例】

ＣＧＣＥ	-	10
ＥＭＩグランド（箱用）		呼び寸法

船用電線貫通金物（ＥＭＩ）技術資料はこちら

船用電線貫通金物他タイプ、関連商品一覧はこちら

↓↓

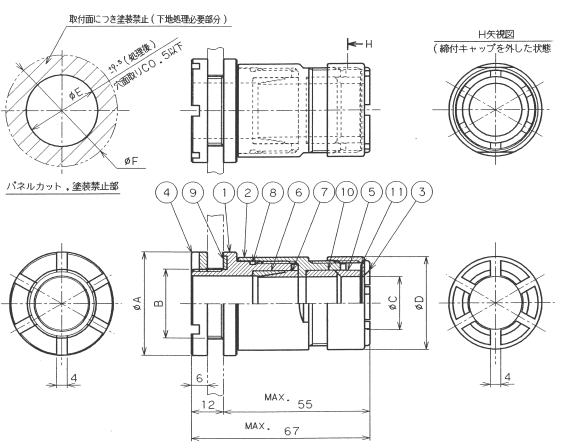

■標準型電線貫通金物

■標準型　寸法一覧表

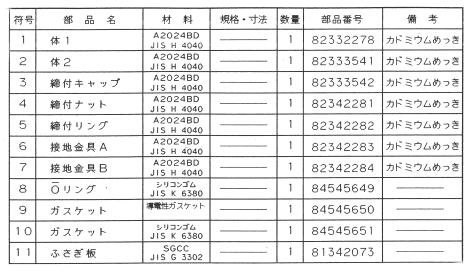

型式	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	F(mm)	計画質量(kgf)
CGCE-10	29	M16x1.5	10	25	17	32	0.07
CGCE-15	34	M22x1.5	15	30	23	37	0.09
CGCE-20	39	M26x1.5	20	35	27	42	0.11
CGCE-25	47	M35x1.5	25	43	36	50	0.17
CGCE-30	57	M42x1.5	30	51	43	60	0.23
CGCE-35	64	M48x1.5	35	58	49	67	0.29
CGCE-40	76	M60x1.5	40	68	61	79	0.37
CGCE-45	76	M60x1.5	45	68	61	79	0.34
CGCE-50	88	M75x1.5	50	83	76	91	0.58
CGCE-55	88	M75x1.5	55	83	76	91	0.54

単位：ｍｍ

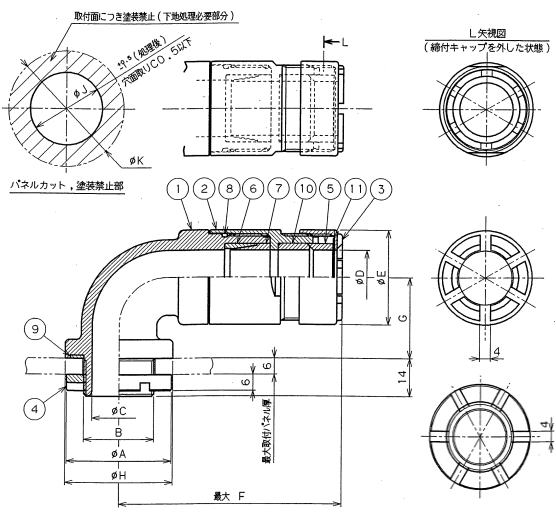

■エルボ（９０°）電線貫通金物

■エルボ型　寸法一覧表

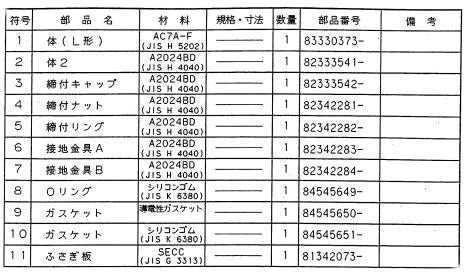

型式	A	B	C	D	E	F	G	H	J	K	計画質量（ｋｇ）
CGCE-L10	29	M16x1.5	10	10	25	76	25	30	17	33	0.098
CGCE-L15	34	M22x1.5	15	15	30	79	27.5	35	23	38	0.138
CGCE-L20	39	M26x1.5	20	20	35	83	30	40	27	43	0.188
CGCE-L25	47	M35x1.5	25	25	43	91	38	48	36	51	0.258
CGCE-L30	57	M42x1.5	32	30	51	95	41	58	43	61	0.348

単位：ｍｍ

※その他
次のＥＭＩグランドを用意していますので、必要な場合は　お問合せ願います。
1.ＣＧＣＥ（箱用）で、体が９０°曲りのもの
2.盲グランド（予備用）
3.ＣＧＤＥ（甲板用）及びＣＧＢＥ（隔壁用）
