フッ素樹脂二方/三方バルブ中圧用(CTFE)

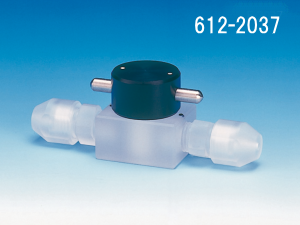

フッ素樹脂 二方バルブ ＜CTFE･中圧用＞
フッ素ゴム CTFE 2WAY VALVES		 106

フッ素樹脂二方バルブ ＜CTFE･中圧用＞ フッ素ゴム CTFE 2WAY VALVES
■ 特長
● 従来のミニチュアバルブは、差込式でフッ素樹脂チューブとガラス管を兼用して使用しているため耐圧が高圧でも5Kg/cm2ですが、この二方バルブは最高圧力で20Kg/cm2、常用圧力は半分の10Kgf/cm2で使用できます。
● フッ素樹脂チューブはフレヤーにてジョイントします。

型式 - オリフィス径
(mm)		 適用チューブ内外径
(mm)
03-081-01 TNB-22型 0.8φ 1.0φ×2.0φ
03-081-02 TNB-23型 1.0φ 2.0φ×3.0φ
03-081-03 TNB-24型 1.2φ 3.0φ×4.0φ

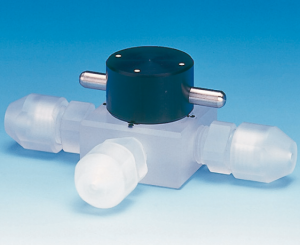

フッ素樹脂　三方バルブ ＜ CTFE・中圧用＞
フッ素ゴム CTFE 3WAY VALVES		 106

フッ素樹脂　＜三方バルブ CTFE・中圧用＞　フッ素ゴム CTFE 3WAY VALVES
■ 特長
● 中空用バルブで使用するフッ素樹脂チューブは、外径2.0φ、内径1.0φで最高出力は10Kgf/cm2で使用してください。但し、熱がかかる場合は、異なりますので、ご注意ください。
● フッ素樹脂チューブはフレヤーにてジョイントします。

型式 - オリフィス径
（mm）		 適用チューブ内外径
（mm）
03-082-01 TSB-32型 0.8φ 1.0φ×2.0φ
03-082-02 TSB-33型 1.0φ 2.0φ×3.0φ
03-082-03 TSB-34型 1.2φ 3.0φ×4.0φ

140531/13-1/13-2
