スチームホースHGタイプ(プレス機・アイロン・スチーム洗浄用)
449
標準に極太のポリエステルブレードを一層加え、耐屈曲性が向上。
更に空気層を保つことで表面温度の低下を実現しました。
さわっても熱くない長寿命で、折れにくくドレンが出にくい、しかも軽いスチーム専用 のホースです。

特長
●最高使用温度 200℃
●蒸気圧 1.0MPa
●折れにくく表面温度が低い

使用用途
●クリーニング業界用、縫製工場用

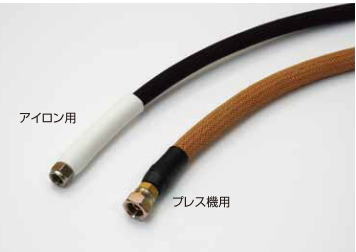

スチームホースHGタイプ
お問い合わせの際は、下記問い合わせフォームに
ご記入頂き当社までFAXしていただけますと
スムーズなご回答させていただきます。
問い合わせフォーム(PDFファイル)
(印刷してお使い下さい)

■プレス機用
アイロン用スチームホースHGタイプの構造
R410-HGシリーズ(外装ポリアリレート仕様)
型番
呼 称
(in)
サイズ(mm)
最高使用圧力
(スチーム)
(MPa)
最小破壊圧力
(水圧)
(MPa)
最小曲げ半径
(mm)
参考重量
(g/0.7m)
参考内径
参考外径
R410-04-HG
1/4
6
15.5
1.0
27.0
70
200
R410-05-HG
3/8
8
20
1.0
25.0
80
270
R410-07-HG
1/2
11
26
1.0
20.0
120
470
耐 圧 層
補 強 層
外   装
長   さ
: SUS軟質線1WB
: ポリエステルブレード
: 高強力ポリアリレート繊維
: 任意の長さに製作いたします。
※金具:両端BSBM(接液部) 片口 袋ナットユニオン+雄ニップル(PT)
   片口 雄ネジ(PT)

※両端袋ナットユニオン+雄ニップルも製作可能。
■アイロン用
プレス機用スチームホースHGタイプの構造
R400-03-HG
型式
呼 称
(in)
サイズ(mm)
最高使用圧力
(スチーム)
(MPa)
最小破壊圧力
(水圧)
(MPa)
最小曲げ半径
(mm)
参考重量
(g/2.5m)
参考内径
参考外径
R400-03-HG
1/4
5
15.0
1.0
70
30
340
耐 圧 層
外 装 色
使用温度
長   さ
: 高強力ポリアリレート繊維
: 黒・白
: MAX.200℃
: 1.5m、2.0m、2.5m、3.0m、他
※標準金具:両端BSBM(ニッケルメッキ)、袋ナット(PF1/4)
  付属アダプター3点:W3/8×PF1/4、PF1/4×PT3/8(1/2)、
  PF1/4×PF3/8(雌)

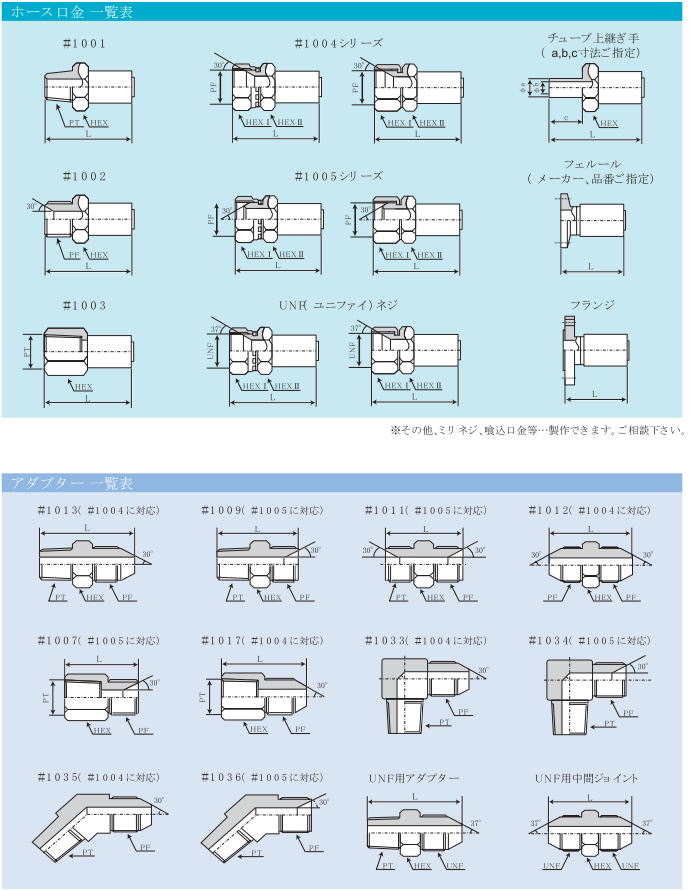

ホース口金とアダプターの一覧

お客様のニーズに合わせた製品を製作いたします。


例えば、「流量に合わせてホースの内径を決めたい」「ホース長さをcm単位で変えたい」「ホースの継ぎ手の種類を設置場所ごとに変えたい」等、お客様の要望は様々です。こういったご要望に応えるべく、当社ではサイズ(内径・長さ)、継ぎ手の形状・口径・材質など現場のニーズに合わせて設計、製作いたします。
(※ホース長は最短約100mmから最長200mまで製作可能)
また、水しぶきがかかるような場所や埃を嫌うクリーンルーム等特殊な環境下に対応した防滴、防塵仕様、ホースの動きが激しい場所や多少の衝撃・摩耗に対応できるホースも製作可能です。




高圧ホースの取扱いに関するご注意

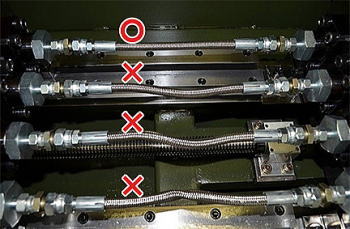

急激な曲げやねじれた状態で配管しないでください。
小さい曲げ半径で無理に配管するとキンク(折れ)の原因となります。規定の最小曲げ半径以上で配管してください。
また、ホースをねじれた状態で固定するとホースの動きや繰り返し加圧により寿命の低下や破損、継ぎ手の緩みなどの原因になります。
配管する場合はねじれが生じないようにご注意願います。

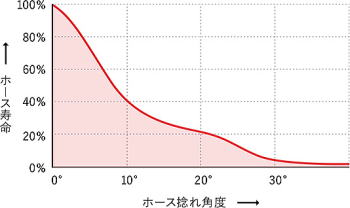

参考:ホースねじれ具合に伴う寿命変化をグラフ化したもの(当社比)

ねじれが増すごとに寿命は著しく低下します。
取り付けの際は十分注意して固定願います。
使用温度により耐圧性能が低下することをご理解下さい。
ホースにはそれぞれ使用温度範囲が設定されており、使用温度が上昇するにつれてホースの耐圧性能は低下します。
常温環境下では問題ありませんが高温環境下や高温の流体をご使用の場合はご注意下さい。

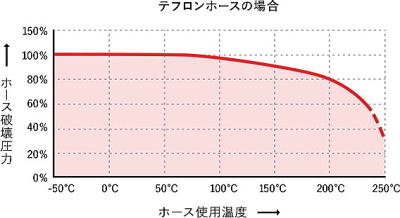

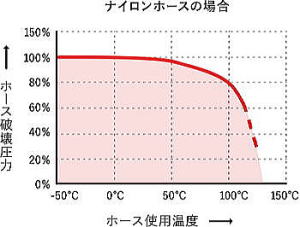

環境や使用温度が増すごとにホースの破壊圧力(B・P)は低下します。
当社規定の最高使用温度までは規定の圧力でご使用頂けますが使用温度が上がるにつれホースの寿命が短くなることをご理解下さい。

ホースの長さは多少余裕をもってお選びください。
ホースは加圧時に±3%程度の伸縮変化を生じることがあります。
ホースに引張り応力が加わらないよう、適当な緩みを与えてください。
継ぎ手接続は、しっかり行ってください。
  高圧ホースの継ぎ手はしっかりと締め付けてください。締め付けが足りない場合、流体の漏れの原因となります。
また、締めすぎると継ぎ手の破損等の原因となります。
関しましては下記の表をご参照ください。

管用ねじ:PF(G) 1/8 1/4 3/8 1/2 3/4 1インチ
締め付けトルク
N・m(kgf・m)
2.0(20) 3.0(30) 6.0(60) 7.0(70) 13.5(135) 15.5(155)

ユニファイねじ:UNF 7/16-20 1/2-20 9/16-18 3/4-16 7/8-14
締め付けトルク
N・m(kgf・m)
3.0(30) 3.5(35) 5.0(50) 6.0(60) 7.5(75)

継ぎ手の傷にご注意ください。
  高圧ホースを取り付ける前に、継ぎ手・使用するニップル(アダプター)・機器接続継ぎ手のメタルタッチ部分・ネジ山に傷がついていないかご確認ください。また、ニップル・機器側接続継ぎ手に傷があれば、交換してください。
傷が付いたままご使用になると、流体の漏れを起こすことがあります。尚、PT(テーパー)のネジには、必ずシールテープをご使用ください。
関しましては下記の表をご参照ください。
