TAC SD-C食品 106 423

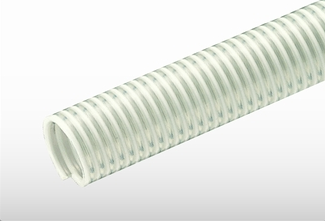

TAC SD-C食品の写真
特長
無味・無臭で食品輸送に適しています。
フタル酸系の可塑剤を使用していないので、平成15年8月1日より施行された厚生労働省告示第267号に適合しております。
油脂及び脂肪性食品に使用できます。
厚生労働省告示第201号完全適合

用途
清酒、焼酎、ビール、清涼飲料水の輸送。
その他、食品輸送。
食品以外の油の輸送にも使用です。
サクション・デリバリー共用です。
食品用粉体の輸送時には、ホース外面に金属線(銅線など)を巻いてアース接続してください。
ホース使用後、高濃度アルコール等の有機溶剤がホース内に滞留しないようにしてください

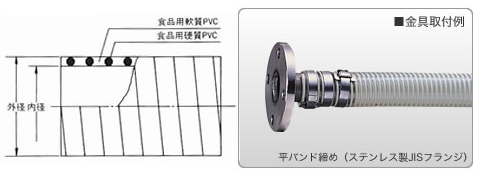

TAC SD-C食品の構造図と金具取り付け例の写真
※金具は別売となります。お問い合わせください。

商品コード 呼び径 内径 外径 参考
重量
定尺 許容破壊圧力 許容曲げ
半径
定尺 カット/m mm インチ mm mm g/m m (Mpa) mm
02-387-01-02 02-387-01-01 25 1 25.4 31.2 340 50 0.50(5.1) 240
02-387-02-02 02-387-02-01 32 1 1/4 32.0 39.2 515 50 0.45(4.6) 340
02-387-03-02 02-387-03-01 38 1 1/2 38.0 46.0 655 50 0.40(4.1) 350
02-387-04-02 02-387-04-01 50 2 50.8 61.0 1130 50 0.40(4.1) 500
02-387-05-02 02-387-05-01 65 2 1/2 63.5 74.8 1540 20 / 50 0.40(4.1) 600
02-387-06-02 02-387-06-01 75 3 76.2 88.0 1900 20 / 50 0.40(4.1) 775
02-387-07-02 02-387-07-01 ※90 3 1/2 88.9 100.5 2200 20 0.30(3.1) 1065
02-387-08-02 02-387-08-01 100 4 101.6 115.8 3080 20 0.30(3.1) 1150
02-387-09-02 02-387-09-01 ※125 5 127.0 141.0 3660 20 0.25(2.5) 1600
02-387-10-02 02-387-10-01 ※150 6 152.4 167.8 5000 20 0.20(2.0) 1900
※印のサイズ、及び全サイズアース線入りは。特注品としての受注生産になります。
   詳しくはお問い合わせください。

※取り消し線の製品は現在、生産中止品となっております。(2021年7月26日)
