ラインパワーAT 106 423

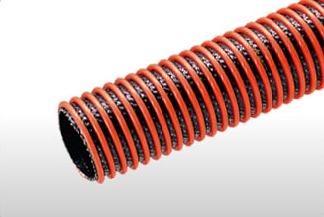

ラインパワーAT
■ 特長
● 許容圧力1.00MPa(10.2kgf/cm2)(常温)と耐圧性に優れており、加圧時の伸びが少ない構造です。
● 内層ゴムに耐摩耗性ゴムを採用しているため、耐摩耗性に優れています。
● 外圧に強く形状変化が少ない構造です。

■ 用途
● 土木工事の泥水の吸圧送
● 一般土木工事の泥水の吸圧送
● 砂・砂利・ヘドロなどの吸圧送
● 浚渫・埋立工事用
● セメントなどの粉粒体の吸圧送
● 高粘度物質の輸送、高揚程でのデリバリー
※ 屋外での長期間にわたる保管は避けてください。
(オゾン劣化による亀裂発生の恐れがあります。)

継手に関してはお問い合わせください。

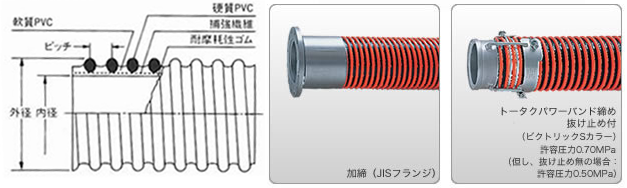

ラインパワーATの構造図と加締例の写真
※金具は別売となります。お問い合わせください。

商品コード 呼び径 内径 外径 ピッチ 参考
質量		 定尺 許容圧力
（常温）		 許容曲げ
半径
定尺 カット/m mm インチ mm mm mm g/m m MPa
(kgf/cm2)		 mm
02-329-01-01 02-329-02-01 50 2 50.8 69.5 10.0 1760 20 / 50 1.00
(10.2)		 600
02-329-01-02 02-329-02-02 65 2 1/2 63.5 86.0 14.3 2320 20 / 50 1.00
(10.2)		 750
02-329-01-03 02-329-02-03 75 3 76.2 99.5 15.1 2860 20 / 50 1.00
(10.2)		 750
02-329-01-04 02-329-02-04 100 4 101.6 129.0 17.0 4520 20 / 50 1.00
(10.2)		 1250
02-329-01-05 02-329-02-05 125 5 127.0 159.5 22.0 6310 20 1.00
(10.2)		 1700
02-329-01-06 02-329-02-06 150 6 152.4 187.5 22.0 8000 20 1.00
(10.2)		 2000
02-329-01-07 02-329-02-07 200 8 203.2 247.5 25.0 13700 10 1.00
(10.2)		 2250
