TACヘランダクト 106 423

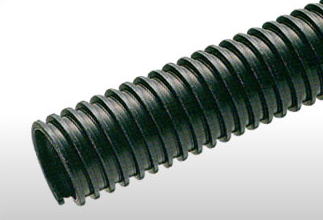

TACヘランダクト
■ 特長
● TACダクトの2倍以上（当社比）の耐摩粍性をそなえています。
● 耐寒・耐熱性に優れています。
（使用温度範囲：-30℃〜80℃）
● 静電気防止効果に優れたダクトホースです。
（材質の体積抵抗値：105Ω・cm以下）
● 従来のゴムホースのようなオゾンクラック（ヒビ割れ）が発生しにくいダクトホースです。

■ 用途
● 粉粒体、鉄粉、紙クズ、木粉の輸送
● 耐熱温風機用
● その他、耐摩粍、耐熱、導電効果が要求されるダクトホースの用途に。

■ 取り付け方法
取り付けの際は、直接差し込むか専用のゴム製カフス(φ38〜φ200)をご使用ください。なお、取り付けバンドは専用のワイヤーバンドをご使用ください。

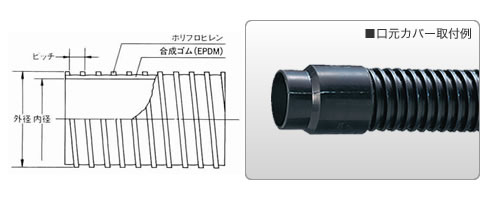

 TACヘランダクトの構造図と口元カバー取り付け例
※カフスは別売となります。お問い合わせください。

商品コード 呼び径 呼び径 内径 外径 ピッチ 参考
質量		 定尺 許容圧力
（常温）		 許容減圧力
（常温）		 許容曲げ
半径
巻 カット/m mm インチ mm mm mm g/m m MPa
(kgf/cm2)		 kPa
(mmHg)		 mm
02-393-01-02 02-393-01-01 38 1 1/2 38.0 46.8 9.5 340 30 0.030
(0.31)		 -40.0
(-300)		 45
02-393-02-02 02-393-02-01 50 2 50.6 61.2 10.0 555 30 0.030
(0.31)		 -40.0
(-300)		 55
02-393-03-02 02-393-03-01 65 2 1/2 62.4 73.0 12.0 610 30 0.020
(0.20)		 -33.0
(-248)		 65
02-393-04-02 02-393-04-01 75 3 76.4 87.2 13.0 730 30 0.020
(0.20)		 -26.5
(-199)		 75
02-393-05-02 02-393-05-01 90 3 1/2 88.9 100.3 13.5 900 30 0.010
(0.10)		 -20.0
(-150)		 90
02-393-06-02 02-393-06-01 100 4 101.6 113.0 15.0 945 30 0.010
(0.10)		 -20.0
(-150)		 100
02-393-07-02 02-393-07-01 125 5 125.9 139.7 21.5 1335 20 0.010
(0.10)		 -16.5
(-124)		 125
02-393-08-02 02-393-08-01 150 6 152.4 166.2 20.0 1580 20 0.010
(0.10)		 -13.0
(-98)		 150
02-393-09-02 02-393-09-01 200 8 203.7 217.5 22.5 2090 20 0.005
(0.05)		 -13.0
(-98)		 200
02-393-10-02 02-393-10-01 250 10 252.0 274.2 25.0 5700 10 0.005
(0.05)		 -16.5
(-124)		 350
02-393-11-02 02-393-11-01 300 12 303.0 328.2 30.0 6260 10 0.005
(0.05)		 -16.5
(-124)		 350
