PTFE 六角ボルト 612

PTFE六角ボルト
PTFE六角ボルト寸法図
● 耐熱性、耐薬品性は使用条件により変化しますので、必ず事前に使用状態でのテストを行って下さい。
型式 ネジ規格 首下長さ
L(mm)		 ピッチ
(mm)		 寸法
BxH(mm)		 単位(本）
612-7130-01 M3 6 0.5 5.5x2.0 10
612-7130-02 M3 10 0.5 5.5x2.0 10
612-7130-03 M3 16 0.5 5.5x2.0 10
612-7130-04 M3 20 0.5 5.5x2.0 10
612-7130-05 M4 10 0.7 7.0x2.8 10
612-7130-06 M4 16 0.7 7.0x2.8 10
612-7130-07 M4 20 0.7 7.0x2.8 10
612-7130-08 M4 25 0.7 7.0x2.8 10
612-7130-09 M5 10 0.8 8.0x3.5 10
612-7130-10 M5 16 0.8 8.0x3.5 10
612-7130-11 M5 20 0.8 8.0x3.5 10
612-7130-12 M5 25 0.8 8.0x3.5 10
612-7130-13 M5 30 0.8 8.0x3.5 10
612-7130-14 M6 12 1.0 10x4.0 10
612-7130-15 M6 16 1.0 10x4.0 10
612-7130-16 M6 20 1.0 10x4.0 10
612-7130-17 M6 25 1.0 10x4.0 10
612-7130-18 M6 30 1.0 10x4.0 10
612-7130-19 M6 40 1.0 10x4.0 10
612-7130-20 M8 20 1.25 13x5.5 10
612-7130-21 M8 25 1.25 13x5.5 10
612-7130-22 M8 30 1.25 13x5.5 10
612-7130-23 M8 40 1.25 13x5.5 10
612-7130-24 M8 50 1.25 13x5.5 10
612-7130-25 M10 20 1.5 17x7.0 5
612-7130-26 M10 25 1.5 17x7.0 5
612-7130-27 M10 30 1.5 17x7.0 5
612-7130-28 M10 40 1.5 17x7.0 5
612-7130-29 M10 50 1.5 17x7.0 5
612-7130-30 M10 60 1.5 17x7.0 5
612-7130-31 M12 25 1.75 19x8.0 5
612-7130-32 M12 30 1.75 19x8.0 5
612-7130-33 M12 40 1.75 19x8.0 5
612-7130-34 M12 50 1.75 19x8.0 5
612-7130-35 M12 60 1.75 19x8.0 5
612-7130-36 M12 70 1.75 19x8.0 5


PTFE 六角ナット 612

PTFE六角ナット

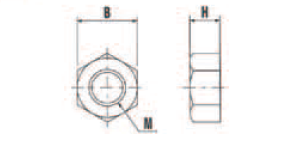

PTFE六角ナット寸法図
型式 ネジ規格 ピッチ(mm) 寸法BxH(mm) 単位（個）
612-7130-41 M3 0.5 5.5x2.4 10
612-7130-42 M4 0.7 7.0x3.2 10
612-7130-43 M5 0.8 8.0x4.0 10
612-7130-44 M6 1.0 10x5.0 10
612-7130-45 M8 1.25 13x6.5 10
612-7130-46 M10 1.5 17x9.0 5
612-7130-47 M12 1.75 19x10 5


PTFE ワッシャー 612


PTFEワッシャー
PTFEワッシャー
型式 規格 dxD(mm) 厚さ(mm) 単位(mm)
612-7130-51 M3用 3.2x7.0 0.5 10
612-7130-52 M4用 4.3x9.0 0.8 10
612-7130-53 M5用 5.3x10.0 1.0 10
612-7130-54 M6用 6.4x12.5 1.6 10
612-7130-55 M8用 8.4x17.0 1.6 10
612-7130-56 M10用 10.5x21.0 2.0 10
612-7130-57 M12用 13.0x24.0 2.5 10
