チェックバルブ、
フィルター＆フローモニター類
PPディスク式インラインフィルター 237

・ 液体、空気・ガスを濾過するフィルターを内蔵した軟質チューブ用コネクターで、流れ方向の指定はありません。
・ ポリプロピレン(PP)製ホルダーは分解不可。
・ ポリエチレン(HDPE)製フィルターは2種類あり、汚染状況が確認できないため定期交換をお勧めします。
・ 接続口外径5mmにはシリコンチューブの内径2mm(ギリギリ)、3mmと1/8"が接続できます。
・ 外径7mmにはシリコンチューブ内径4mm、5mmと3/16"が接続できます。
・ 外径9mmにはシリコンチューブ内径6mm、7mmと1/4"が接続できます。
・ 外径12mmにはシリコンチューブ内径10mmと3/8"が接続できます。
・ 使用温度±0〜+121℃、耐圧860kPa。
・ 2個入の袋単位の販売です。
 ※本製品は臨床用にはご使用になれません。

●PEディスク式インラインフィルター
コード番号 接続口外径(mm) ポアサイズ（μm） サイズ(mm)
AKF22EP45 5 45〜90 20×31L
AKF22EP90 90〜130
AKF33EP45 7 45〜90 20×41L
AKF33EP90 90〜130
AKF44EP45 9 45〜90 20×42L
AKF44EP90 90〜130
AKF66EP45 12 45〜90 20×50L
AKF66EP90 90〜130
●SUSディスク式インラインフィルター
コード番号 接続口外径（mm） メッシュ数  サイズ（mm）
AKF22SP100 4.5 100 20×31L
AKF22SP200 200
AKF33SP100 6.5 100 20×42L
AKF33SP200 200
AKF44SP100 9.0 100 20×43L
AKF44SP200 200
AKF66SP100 12.0 100 20×50L
AKF66SP200 200


シリコン・タイゴンなど軟質細径チューブ用
カートリッジ式インラインフィルター(PC)		 237
※こちらの製品は現在、生産中止品となっております。

・ 一定方向へ流れる液体を濾過するカートリッジフィルター内蔵コネクターです。
・ 押し込み、ロック固定する透明ポリカーボネート(PC)製ホルダーは内部フィルターの目詰まりや汚染状況が目視でき、しかも分離可能。
・ フィルターは色付きナイロン製フレーム部にナイロン製またはポリエステル製のフィルターメッシュ付き。ポアサイズ識別用にカラーコード化しています。
・ 交換可能なフィルターは、他のポアサイズへも変更可能。なおフロー方向は内部コーン形フィルター先端側が入口です。
・ 適用チューブは内径3〜4mmのシリコンチューブや内径1/8"〜4mmのタイゴンチューブです。
・ ホルダー間の液漏れを防止するOリングはニトリルゴム(Buna-N)製で交換可能。
・ 使用温度±0〜+54℃、耐圧270kPa、接続時サイズは最大径23×65Lmm。
 カートリッジ式インラインフィルター(PC)

コード番号 ポアサイズ：フレーム色とフィルター材質
IMFC2006 6μm：橙ナイロン
IMFC2010 10μm：黄ナイロン
IMFC2048 48μm：青ナイロン
IMFC2250 250μm：緑ナイロン
※こちらの製品は現在、生産中止品となっております。(2023年11月21日）

●スペアフィルターとOリング
コード番号 品名
IMFC3006 6μmナイロンフィルター
IMFC3010 10μmナイロンフィルター
IMFC3048 48μmナイロンフィルター
IMFC3065 65μmポリエステルフィルター
IMFC3250 250μmナイロンフィルター
IMFCB015 ニトリルゴムOリング
※こちらの製品は現在、生産中止品となっております。（2023年11月21日）

シリコン・タイゴンなど軟質細径チューブ用

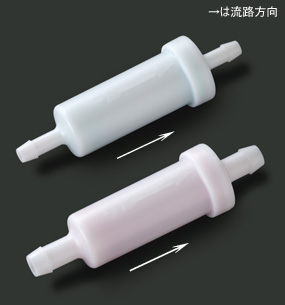

ポーラスインラインフィルター		  237

・ 矢印方向へ流れる液体を濾過するポーラスフィルター内蔵コネクターです。
・ PP(ポリプロピレン)製ホルダーは分解不可。
・ ポリエチレン製ポーラスフィルターは2種類あり、内部フィルター表面の汚染状況が目視できます。
・ 両端形状1/8"には内径3〜4mmのシリコンチューブや内径1/8"〜4mmのタイゴンチューブが接続可能。
・ 両端形状オスルアーにはメスルアーフィッティングの接続で内径1.5〜6.5mmの軟質や半硬質チューブが接続可能。
・ 使用温度±0〜+80℃、耐圧600kPa、最大径20×60Lmm。
ポーラスインラインフィルター(PC)


コード番号 ポアサイズ 両端形状
IMFT2210 10μm 1/8"
IMFT2S10 オスルアー
IMFT2225 25μm 1/8"
IMFT2S25 オスルアー

シリコン・タイゴンなど軟質チューブ用
インラインフィルター大(アセタール) 		237
※こちらの製品は現在、生産中止品となっております。

・ 矢印方向へ流れる液体を濾過するフィルター内蔵コネクターです。
・ 白色セルコン(ポリアセタール樹脂)製ホルダーは分解不可。
・ 内部フィルターは色付きアセタール製フレーム部にポリエステル製またはナイロン製のフィルター付きで、汚染状況が目視できないため定期交換をお勧めします。
・ フィルターポアサイズ20〜105μmはポリエステル製、150〜250μmはナイロン製。
・ 使用温度±0〜+54℃、耐圧340kPa、最大径29×102Lmm。
 インラインフィルター大(アセタール)


コード番号 ポアサイズ：フィルター材質 適用チューブ内径
IMFL4020 20μm：ポリエステル 6mm・1/4"
IMFL5020 8mm・5/16"
IMFL6020 10mm・3/8"
IMFL4065 65μm：ポリエステル 6mm・1/4"
IMFL5065 8mm・5/16"
IMFL6065 10mm・3/8"
IMFL4105 105μm：ポリエステル 6mm・1/4"
IMFL5105 8mm・5/16"
IMFL6105 10mm・3/8"
IMFL4150 150μm：ナイロン 6mm・1/4"
IMFL5150 8mm・5/16"
IMFL6150 10mm・3/8"
IMFL4250 250μm：ナイロン 6mm・1/4"
IMFL5250 8mm・5/16"
IMFL6250 10mm・3/8"

※上記製品は現在、生産中止品となっております。（2018年4月20日）

シリコン・タイゴンなど軟質細径チューブ用
ミニインラインガスフィルター(PSF) 		237

・ 空気・ガスを濾過するフィルター内蔵コネクターで、流れ方向の指定はありません。青灰色ポリスルフォン(PSF)製ホルダーは分解不可。
・ 内部フィルターはステンレス(SUS316)製で、汚染状況が目視できないため定期交換をお勧めします。
・ 両端形状1/16"には内径1.5mmまたは1/16"のシリコンチューブが接続可能。
・ 両端形状1/8"には内径3mmまたは1/8"のシリコンチューブが接続可能。
・ 両端形状10-32UNFには10-32UNFオスネジのアダプターフィッティングの接続で内径1.5〜3.0mmの軟質チューブが接続可能。
・ 使用温度+5〜48℃、耐圧800kPa。

インラインフィルター大(アセタール)


コード番号 ポアサイズ 両端形状 サイズ(mm)
最大径×L
IMFM1105 5μm 1/16" 7×26
IMFM2205 1/8" 7×30
IMFM3305 10-32UNFメス 14×16
IMFM1125 25μm 1/16" 7×26
IMFM2225 1/8" 7×30
IMFM3325 10-32UNFメス 14×16
IMFM1143 43μm 1/16" 7×26
IMFM2243 1/8" 7×30
IMFM3343 10-32UNFメス 14×16
IMFM1173 73μm 1/16" 7×26
IMFM2273 1/8" 7×30
IMFM3373 10-32UNFメス 14×16

シリコン・タイゴンなど軟質細径チューブ用
インラインフィルター小(ナイロン) 		237

・ 矢印方向へ流れる液体を濾過するカートリッジフィルター内蔵コネクターです。
・ 半透明ナイロン製ホルダーは、超音波溶着のため分解不可。
・ 内部フィルターは色付きナイロン製フレーム部にナイロン製またはポリエステル製フィルター付きで、汚染状況が目視できないため定期交換をお勧めします。
・ 使用温度±0〜+54℃、耐圧340kPa。

コード番号 ポアサイズ フィルター材質
IMFS2010 10μm ナイロン
IMFS2048 48μm ナイロン
IMFS2065 65μm ポリエステル
IMFS2250 250μm ナイロン
※こちらの製品は現在、生産中止品となっております。（2018年4月20日）

・ 適用チューブは内径3〜4mmのシリコンチューブや内径1/8"〜4mmのタイゴンチューブです。
・ 最大径20×56Lmm。
ミニインラインガスフィルター(PSF)


コード番号 ポアサイズ フィルター材質 フレーム色
IMFS4065 　　　65μm ポリエステル 白
IMFS4250 　　　250μm ナイロン 緑
・ 適用チューブは内径6mmと1/4"のシリコンチューブやタイゴンチューブです。
・ 最大径20×52Lmm。
※斜線の製品は現在、生産中止品となっております。（2023年2月10日）
 ミニインラインガスフィルター(PSF)


シリコン・タイゴンなど軟質チューブ用
ピックアップフィルター大(ナイロン)		 237
※こちらの製品は現在、生産中止品となっております。

・ 液体吸引濾過用フィルターで、大型容器や広口容器の源泉から比較的大きい残留物のチューブラインへ吸引混入を防止します。
・ オールナイロン製でフィルターは目詰まりや汚染状況が目視でき、一体交換可能。
・ 接続口外径3.5mmには内径2mmのシリコンチューブ、内径2mm〜3/32"のタイゴンチューブが接続可能。
・ 接続口外径5.8mmには内径1/8"〜4mmのシリコンチューブ、内径4mm、5/32"〜3/16"のタイゴンチューブが接続可能。
・ 接続口外径6.9mmには内径6〜7mmのシリコンチューブ、内径4mm〜1/4"のタイゴンチューブが接続可能。
・ 使用温度±0〜+54℃、フィルター部17φ×30Lmmで、ポアサイズ150μm。

ピックアップフィルター大(ナイロン)


コード番号 接続口外径(mm) 最大径×L(mm)
IMFV3150 3.5 19×49
IMFV5150 5.8 19×57
IMFV8150 6.9 19×66
※こちらの製品は、現在生産中止品となっております。（2019年7月1日）


PPピックアップフィルター 237
※こちらの製品は、一時取扱い中止品となっております。（2018年3月27日）
・ 液体吸引濾過用フィルターで、シリコンやタイゴンなど軟質チューブ用です。大型容器や大口容器の源泉から比較的大きい残留物のチューブラインへ吸引混入を防止します。
・ オールポリプロピレン製でフィルターは目詰まりや汚染状況が目視できますが、分解不可。
・ 内径1/8"〜4mmのシリコンチューブ、内径4mmのタイゴンチューブが接続できます。
・ 耐熱+60℃、フィルター部はφ15mmで、ポアサイズ149μm。

 1個単位販売
コード番号 接続口外径 サイズ(mm)
IMFVP4149 3/16" 17×26L

ポリエチレン・フッ素樹脂など半硬質・硬質チューブ用

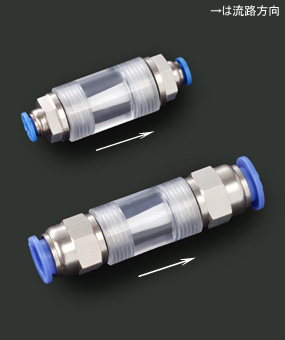

ワンプッシュインラインガスフィルター(PC) 		237
※こちらの製品は現在、生産中止品となっております。

・ 一定方向へ流れる空気・ガスライン清浄化用で、液体には適しません。
・ 透明ポリカーボネート製ホルダーは内部フィルターの状態がモニターでき、4種類のカートリッジフィルターはポーラスポリプロピレン(PP)製で交換可能。
・ チューブ接続部は青色ナイロン製ワンプッシュ式のため簡単に着脱できます。その他チューブ接続部にはニッケルメッキ真鍮製とニトリルゴム(Buna-N)製Oリングが付属。
・ 耐熱+48℃、耐圧1000kPa。


コード番号 適用チューブ
外径(mm)		 サイズ(mm)
φ×L		 ポアサイズ
(μm)
IMFP20410 4 19×59 10
IMFP20420 20
IMFP20440 40
IMFP20460 60
IMFP20610 6 19×62 10
IMFP20620 20
IMFP20640 40
IMFP20660 60
IMFP20810 8 19×66 10
IMFP20820 20
IMFP20840 40
IMFP20860 60
IMFP21010 10 19×76 10
IMFP21020 20
IMFP21040 40
IMFP21060 60
※こちらの製品は現在、生産中止品となっております。
   （2018年2月22日）
●スペアフィルタ
コード番号 品名
IMFPR210 10μm交換用PPフィルター
IMFPR220 20μm交換用PPフィルター
IMFPR240 40μm交換用PPフィルター
IMFPR260 60μm交換用PPフィルター
※こちらの製品は現在、生産中止品となっております。
   （2018年2月22日）		 ワンプッシュインラインガスフィルター(PC)

ワンプッシュインラインガスフィルター(PC)




インラインストレーナー  237

・ 矢印方向へ流れる液体を付属メッシュフィルターで濾過する軟質チューブ用コネクターまたは1/8-27NPTメスネジ付きストレーナーです。
・ 交換可能なメッシュフィルターは目詰まりや汚染状況が目視でき、他のメッシュ数へも変更できます。
・ 1/8-27NPTメスネジ部には1/8-27NPTオスネジのアダプターフィッティングが接続でき、同径または異径チューブが接続できます。
・ 白色ボディとホルダーはナイロン製で、ホルダーには液漏れ防止用ニトリルゴム(Buna-N)製パッキンが付属。メッシュフィルターはSUS304製でナイロン製フレームが付属。分解･洗浄可能。
・ 耐熱+65℃、耐圧0.6MPa。

 1個単位販売
コード番号 適用チューブ
内径		 メッシュ
数		 サイズ
(mm)
IMSL102NB 6mm：1/4" 20 76×49×62H
IMSL202NB 9mm：3/8" 77×49×62H
IMSL302NB 12mm：1/2" 77×49×62H
IMSL402NB 1/8-27NPTメスネジ 77×49×60H
IMSL104NB 6mm：1/4" 40 76×49×62H
IMSL204NB 9mm：3/8" 77×49×62H
IMSL304NB 12mm：1/2" 77×49×62H
IMSL404NB 1/8-27NPTメスネジ 77×49×60H
IMSL108NB 6mm：1/4" 80 76×49×62H
IMSL208NB 9mm：3/8" 77×49×62H
IMSL308NB 12mm：1/2" 77×49×62H
IMSL408NB 1/8-27NPTメスネジ 77×49×60H
IMSL125NB 6mm：1/4" 250 76×49×62H
IMSL225NB 9mm：3/8" 77×49×62H
IMSL325NB 12mm：1/2" 77×49×62H
IMSL425NB 1/8-27NPTメスネジ 77×49×60H




●スペアメッシュフィルター
 1個単位販売
コード番号 メッシュ数
IMSLM02 20
IMSLM04 40
IMSLM08 80
IMSLM25 250
