P.2468
| STC スチームスルーコネクター | 244 | |||
 |

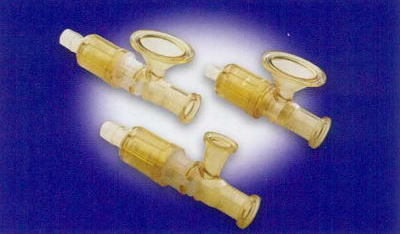

スチームスルーコネクターは、ステンレス裂のバイオ・医薬品製造装置と使い捨てのバッグ、チューブとの間の接続を、素早く簡単に接続ができる継手です。 スチームスルーコネクターは、使い捨てにすることを前提にデザインされていますので、継手の清掃やクリー二ングの作業に時間をかける必要がありません。 ステンレス製など、再利用が可能な部品の清掃やメンテナンスに専念できますので、時間とコストを節約することができます。 |
|||
|
||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

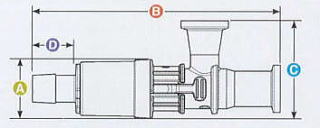

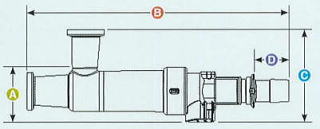

| スチームスルー 寸法図 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

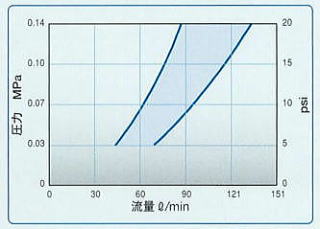

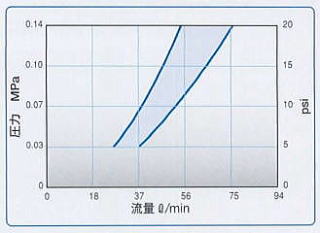

スチームスルー流量特性 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 ＝最大径（mm） ＝全長（mm） ＝高さ（mm） ＝タケノコ部 長さ（mm） |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| スチームスルーⅡ プロセス | ||||
スチームオンポジション |
 |
 |
 |
フローポジション |
| 1.Steam On位置 蒸気滅菌接続をつくりながら、スチームスルーⅡを通して蒸気はプロセス用機器から流れます。 |
2.流れ位置に切り替え スチームオンサイクルが完了し、蒸気トラップが閉じられた後、パルプを流れ位置にくるようにサムラッチを押して下さい。 |
3.流れ(Flow)位置 流れ位置でバルブをロックすると、流体を流すための無菌流路ができ上がります。 |
||
スチームオフポジション |
 |
 |
 |
|
| 5.Steam Off位置 パルプが蒸気位置で固定されると2回目のSIPサイクルとなります。 |
4.スチームに切り替え 流体の移送が完了すると、サムラッチを押して、バルブを蒸気位置に戻して下さい。 |
|
||||
