SRC シリーズ 244
※こちらの製品は現在、生産中止品となっております。(2022年10月31日)

メディ力ルグレード ポリプロピレン

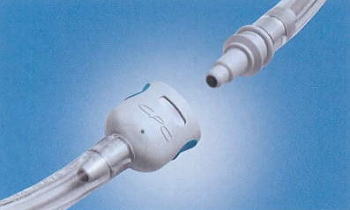

SRCコネクターは、USPクラスVIの医療グレードの材質で作られた、小口径の新しいコネクターです。シンプルなデザインで、カチッと聞こえる音が、確実で漏れのない接続を知らせます。
ルアーフィッテイングのラインに取って代わります。
 特　　長

● ルアーフィッテイングとの互換性がない ：ルアーのラインとの誤接続を防止
● エラストマーの確実なシール性 ：漏れのない接続
● カチッと聞こえる接続音 ：確実な接続
● カップリングの回転が自由 ：チューブのねじれ防止
● TPEパッドを押さえて切り離し ：偶発的な切断の防止
■ 仕   様
材           質 本体 ：ポリプロピレンUSPクラスVI
  パッド ：TPE(熱可塑性工ラストマー)USPクラスVI
  シール ：TPE(熱可塑性工ラストマー)USPクラスVI
使  用  圧  力 真空〜0.17MPa
使用温度範囲 0℃〜43℃
適合チューブ 内径3.2mm〜4.8mm ( 1/8 インチ 〜3/16 インチ)
色 白（パッドは青）
減           菌 EtO、Eビームまたはガンマ線

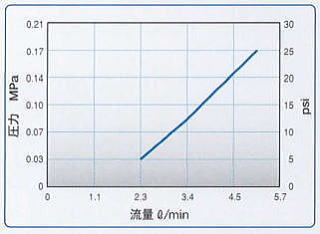

SRC　流量特性

※注意： 本ページに記載している製品性能に関する文章や数値、図表等の情報は、参考値であり保証するものではありません。圧力や温度、流体物、流量などのご使用環境により、使用条件を満たしていても影響を受ける場合があります。ご使用に際しては、お客さまにて必ず事前にテストを行い、安全性や使用目的に適合するかご確認下さい。
 寸法図
     ＝最大径（mm）
 ＝全長（mm）

  パネル取付け孔の寸法
  対応パネル厚：0.8mm〜5.4mm
パネルマウントのネジ規格：7/16・24UNS
パネルナットの六角寸法：12.7mm（1/2インチ）Hex

カップリング・ボディ
インライン
軟質チューブ用タケノコ接続（ホースバーブ）
  チューブサイズ
内径（ｉｎ） 内径（mm） 弁無し型式
1/8 3.2 SRC1702 15.8 30.0
3/16 4.8 SRC1703 15.8 30.0
※中止品


カップリング・インサート
インライン
軟質チューブ用タケノコ接続（ホースバーブ）
  チューブサイズ
内径（ｉｎ） 内径（mm） 弁無し型式
1/8 3.2 SRC2202 9.7 30.3
3/16 4.8 SRC2203 9.7 30.3
※中止品

パネル取り付け（クロームメッキ真ちゅう）
軟質チューブ用タケノコ接続（ホースバーブ）

  チューブサイズ
内径（ｉｎ） 内径（mm） 弁無し型式
1/8 3.2 SRC4202CB 14.5 42.2
3/16 4.8 SRC4203CB 14.5 42.2
※10個単位の販売です。
※中止品
