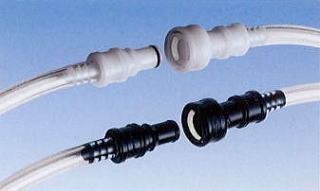

ブレークアウェイ・カップリング　BreakAway 244
 ※こちらの製品は、現在生産を中止しております。（2022年3月18日）

BreakAwayカップリングは、安全で簡単に流体を流すことができ、高価な製品の損失や機器のダメージを防ぎます。
ラッチを押すことなく、接続をはずすことができます。必要な時にただ引き抜くだけの簡単切り離し操作で、液漏れを最小限に抑えます。

■ 仕   様
材           質 本体およびバルブ ：アセタール
  バルブスプリング ：SUS316
  Oリング ：NBR
  リテンションリング ：PPS
使  用  圧  力 真空〜0.14MPa
使用温度範囲 -18℃〜66℃
適合チューブ 内径6.4mm(1/4インチ)、内径9.5mm(3/8インチ)
      色 白、黒
BreakAway　気体流量 BreakAway　流量特性 BreakAway　使用温度圧力領域
※注意： 本ページに記載している製品性能に関する文章や数値、図表等の情報は、参考値であり保証するものではありません。圧力や温度、流体物、流量などのご使用環境により、使用条件を満たしていても影響を受ける場合があります。ご使用に際しては、お客さまにて必ず事前にテストを行い、安全性や使用目的に適合するかご確認下さい。
 寸法図
   ＝最大径（mm）
 ＝全長（mm）
 パネル取付け孔の寸法
　 対応パネル厚0.51mm-12.7mm


カップリング・ボディ　
インライン（白）　※生産中止品
軟質チューブ用タケノコ接続（ホースバーブ）
  チューブサイズ
内径（ｉｎ） 内径（mm） 弁付き型式
1/4 6.4 BACD17004 23.4 58.2
3/8 9.5 BACD17006 23.4 58.2
※25個単位の販売です。
パネル取付け（白） ※生産中止品
軟質チューブ用タケノコ接続（ホースバーブ）
  チューブサイズ
内径（ｉｎ） 内径（mm） 弁付き型式
1/4 6.4 BACD16004 23.4 58.2
3/8 9.5 BACD16006 23.4 58.2
※25個単位の販売です。
※こちらの製品は、現在生産を中止しております。（2022年3月18日）

インライン（黒）　※生産中止品
軟質チューブ用タケノコ接続（ホースバーブ）
  チューブサイズ
内径（ｉｎ） 内径（mm） 弁付き型式
1/4 6.4 BACD17004MBLK 23.4 58.2
3/8 9.5 BACD17006MBLK 23.4 58.2
※25個単位の販売です。

パネル取付け（黒）　※生産中止品
硬質チューブ用タケノコ接続（ホースバーブ）

  チューブサイズ
内径（ｉｎ） 内径（mm） 弁付き型式
1/4 6.4 BACD16004MBLK 23.4 58.2
3/8 9.5 BACD16006MBLK 23.4 58.2
※25個単位の販売です。



カップリング・インサート
インライン（白）　※生産中止品
軟質チューブ用タケノコ接続（ホースバーブ）
  チューブサイズ
内径（ｉｎ） 内径（mm） 弁無し型式 弁付き型式
1/4 6.4 BAC22004 BACD22004 14.8/17.6 40.2/53.4
3/8 9.5 - BACD22006 17.6 53.4
※25個単位の販売です。
インライン（黒）　※生産中止品
軟質チューブ用タケノコ接続（ホースバーブ）
  チューブサイズ
内径（ｉｎ） 内径（mm） 弁無し型式 弁付き型式
1/4 6.4 BAC22004MBLK BACD22004MBLK 14.8/17.6 40.2/53.4
3/8 9.5 - BACD22006MBLK 17.6 53.4
※25個単位の販売です。
