MCシリーズ(1/8"フロー) 246　244
クロームメッキ真鍮

■ 特長
● MCシリーズ・カップリングはクロームメッキ真鍮製で、基本的な構造は、1/8"フローPMCシリーズと同じです。
プラスチック製よりも耐圧性や耐久性を必要とする用途に最適です。
● 主要部品をステンレスで構成した高温環境用(Max.204℃)も製作可能です。
※使用するチューブについてはお問い合わせください。
使用圧力 真空〜1.75MPa
使用温度範囲 -40℃〜82℃(204℃までの高温用もあり)
材質 主部品 クロームメッキ真鍮
ラッチ ステンレス
バルブ アセタール
バルブスプリング SUS316
外部スプリングおよびピン ステンレス
Oリング NBR
色調 クローム　
高温環境用 バルブ：ステンレス
Oリング：フロロカーボン
適合チューブ 内径3.2mm(1/8")から6.4mm(1/4")
外径4mm(5/32")から9.5mm(3/8")
注意： この製品性能は、圧力、温度、薬品、操業環境などにより影響を受けることがあります。
お客様の使用環境で、この製品が適しているかどうかは、お客様自身がお確かめ下さい。

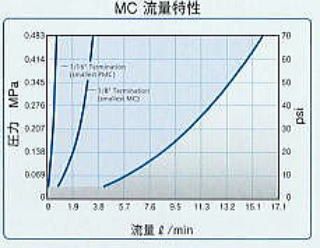

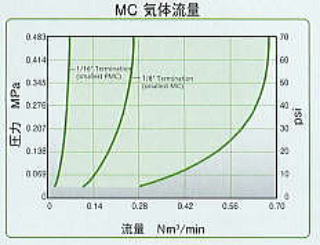

 図表データ
　■MCシリーズ


カップリング・ボディ
ネジ取付け
おすネジ
弁無し
型式		 弁付き
型式		 インチネジ メートルネジ
MC1002 MCD1002 1/8"NPT -
MC1002BSPT MCD1002BSPT - 1/8"BSPT
MC1004 MCD1004 1/4"NPT -
MC1004BSPT MCD1004BSPT - 1/4"BSPT
パネル取付け
フェルールレス・ポリチューブ・フィッティング、PTF
弁無し
型式		 弁付き
型式		 チューブサイズ
内径×外径
(in)		 内径×外径
(mm)
MC12025 MCD12025 0.10×5/32 2.5×4
MC1204 MCD1204 0.17×1/4 4.3×6.4
ホースバーブ
弁無し
型式		 弁付き
型式		 チューブサイズ
内径
(in)		 内径
(mm)
MC1602 MCD1602 1/8 3.2
MC1603 MCD1603 3/16 4.8
MC1604 MCD1604 1/4 6.4
めすネジ
弁無し
型式		 弁付き
型式		 ユニファイネジ
MC181032 MCD181032 10-32UNF
おすネジ
弁無し
型式		 弁付き
型式		 インチネジ
MC1502 MCD1502 1/8"NPT
インライン
フェルールレス・ポリチューブ・フィッティング、PTF
弁無し
型式		 弁付き
型式		 チューブサイズ
内径×外径
(in)		 内径×外径
(mm)
MC1304 MCD1304 0.17×1/4 4.3×6.4
ホースバーブ
弁無し
型式		 弁付き
型式		 チューブサイズ
内径
(in)		 内径
(mm)
MC1702 MCD1702 1/8 3.2
MC1703 MCD1703 3/16 4.8
MC1704 MCD1704 1/4 6.4
カップリング・インサート
ネジ取付け
おす
弁無し
型式		 弁付き
型式		 インチネジ メートルネジ
MC2402 MCD2402 1/8"NPT -
MC2402BSPT MCD2402BSPT - 1/8"BSPT
MC2404 MCD2404 1/4"NPT -
めすネジ
弁無し
型式		 弁付き
型式		 インチネジ メートルネジ
MC2602 MCD2602 1/8"NPT Female -
MC2604 MCD2604 1/4"NPT Female -
MC2604BSPP MCD2604BSPP - 1/4"BSPP Female
パネル取付け
フェルールレス・ポリチューブ・フィッティング、PTF
弁無し
型式		 弁付き
型式		 チューブサイズ
内径×外径
(in)		 内径×外径
(mm)
MC4004 MCD4004 0.17×1/4 4.3×6.4
ホースバーブ
弁無し
型式		 弁付き
型式		 チューブサイズ
内径
(in)		 内径
(mm)
MC4202 MCD4202 1/8 3.2
MC4203 MCD4203 3/16 4.8
MC4204 MCD4204 1/4 6.4
インライン
フェルールレス・ポリチューブ・フィッティング、PTF
弁無し
型式		 弁付き
型式		 チューブサイズ
内径×外径
(in)		 内径×外径
(mm)
MC20025 MCD20025 0.10×5/32 2.5×4
MC2004 MCD2004 0.17×1/4 4.3×6.4
MC2006 MCD2006 1/4×3/8 6.4×9.5
※取り消し線の製品は現在、生産中止品となっております（2023年7月27日）
ホースバーブ
弁無し
型式		 弁付き
型式		 チューブサイズ
内径
(in)		 内径
(mm)
MC2202 MCD2202 1/8 3.2
MC2203 MCD2203 3/16 4.8
MC2204 MCD2204 1/4 6.4
めすネジ
弁無し
型式		 弁付き
型式		 ユニファイネジ
MC281032 MCD281032 10-32UNF
エルボ
フェルールレス・ポリチューブ・フィッティング、PTF
弁無し
型式		 弁付き
型式		 チューブサイズ
内径×外径
(in)		 内径×外径
(mm)
MC21025 MCD21025 0.10×5/32 2.5×4
MC2104 MCD2104 0.17×1/4 4.3×6.4
ホースバーブ
弁無し
型式		 弁付き
型式		 チューブサイズ
内径
(in)		 内径
(mm)
MC2302 MCD2302 1/8 3.2
MC2304 MCD2304 1/4 6.4
