ガロン瓶ボトルキャップ 237
ガロン瓶ボトルキャップ ガロン瓶ボトルキャップ
■ 注意事項
● 理化学実験・研究向けで、一般家庭用および医療用ではありません。
● バイトン® はDUPONT社、オムニフィット® ・OMNIFIT® は(株)アイシスの商標登録です。
● 製品の外観・仕様は予告無く変更になる場合があります。


GL38 ガロン瓶用

■GL38 ガロン瓶について

ガロン瓶ボトルキャップ
  • 持ち手付き褐色ガロン瓶3.8L(ガロン)、3L、2.5L等で使用出来ます。
  • ネジ規格は「GL38」で、国内流通の試薬瓶など左図規格は全て対応します。
  • 外径：38mm、ネジピッチ：4mm

ルアーポート付きGL38ガロン瓶ボトルキャップ
ガロン瓶ボトルキャップ
■ 特長
● 持ち手付き褐色ガロン瓶のネジ規格はGL38で、国内で流通している試薬瓶やビュレット瓶等(ネジ規格38-400、38-410、38-415、38-430)の全てで使用できます。

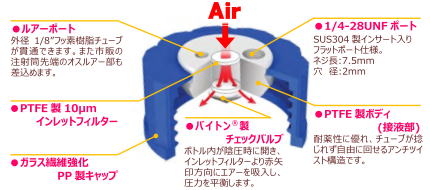

● 白色ボディトップにある2〜4個のメスルアーポートに外径1/8″フッ素樹脂チューブを貫通させて接続するガロン瓶ボトルキャップです。
● メスルアーポートには下記別売アクセサリーや市販の各種注射筒のオスルアー部も差し込めます。ポート間隔はポート数2タイプが10mm、3タイプが8mm、4タイプが5mmです。
● ボディトップの中央に汚染物の吸入を防ぐPTFE製10μmインレットフィルターと内側にボトル内の陰圧を平衡させるバイトン製チェックバルブが有るタイプと無いタイプがあります。
● 青色キャップはポリプロピレン(PP)製、接液する白色ボディはPTFE製。
● キャップの取り付け、取り外し中はポートに既に接続済のチューブが捻じれないようにしながら、キャップ部のみをフリーに回せる構造です。
型式 ポート数 フィルター＆チェックバルブ
OMJ4312 2 無
OMJ4312F 有
OMJ4313 3 無
OMJ4313F 有
OMJ4314 4 無
OMJ4314F 有

GL38ガロン瓶廃液ボトルキャップ　　※中止品
ガロン瓶ボトルキャップ
■ 特長
● 持ち手付き褐色ガロン瓶のネジ規格はGL38で、国内で流通している試薬瓶やビュレット瓶等(ネジ規格38-400、38-410、38-415、38-430)の全てで使用できます。
● 白色ボディトップにある3個または4個のメスルアーポートに外径1/8″フッ素樹脂チューブを貫通させ、1個の1/4-28UNFメスネジSUS304製インサート入りのポートに下記別売アクセサリーや同じオスネジ規格のフィッティングで各種チューブを接続する廃液用ボトルキャップです。
● メスルアーポートには下記別売アクセサリーや市販の各種注射筒のオスルアー部も差し込めます。
● UNFポートとメスルアーポートの間隔は共に2mm。
メスルアーポート間の間隔はポート数3タイプが6mm、4タイプが3mmです。
● 青色キャップはポリプロピレン(PP)製、接液する白色ボディはPTFE製。
● キャップの取り付け、取り外し中はポートに既に接続済のチューブが捻じれないようにしながら、キャップ部のみをフリーに回せる構造です。
型式 ルアーポート数 UNFポート数
OMJ4313W 3 1
OMJ4314W 4

※こちらの製品は、現在生産中止品となっております。（2020年2月28日）


GL45用 追加新商品

GL45廃液ボトルキャップ 　※中止品
ガロン瓶ボトルキャップ
■ 特長
● 白色ボディトップにある3個または4個のメスルアーポートに外径1/8"フッ素樹脂チューブを貫通させ、1個の1/4-28UNFメスネジSUS304製インサート入りのポートに下記別売アクセサリーや同じオスネジ規格のフィッティングで各種チューブを接続する廃液用ボトルキャップです。
● メスルアーポートには下記別売アクセサリーや市販の各種注射筒オスルアー部も差し込めます。ポート間隔はルアーポート数3タイプが5mm、4タイプが3mmです。
● 青色キャップはポリプロピレン(PP)製、接液する白色ボディはPTFE製。
● キャップの取り付け、取り外し中はポートに既に接続済のチューブが捻じれないようにしながら、キャップ部のみをフリーに回せる構造です。
型式 ポート数 UNFポート数
OM4213W 3 1
OM4214W 4

※こちらの製品は、現在生産中止品となっております。（2020年2月28日）


GL32用

ルアーポート付きGL32ボトルキャップ
ガロン瓶ボトルキャップ
■ 特長
● 白色ボディトップにある2個のメスルアーポートに外径1/8″フッ素樹脂チューブを貫通させて接続するネジ規格GL32ボトルキャップです。
● メスルアーポートには下記別売アクセサリーや市販の各種注射筒のオスルアー部も差し込めます。ポート間隔は6mmです。
● 青色キャップはポリプロピレン(PP)製、接液する白色ボディはPTFE製。
● キャップの取り付け、取り外し中はポートに既に接続済のチューブが捻じれないようにしながら、キャップ部のみをフリーに回せる構造です。
型式 ポート数
OM4412 2


オムニフィット UNFポート付きGL32ボトルキャップ 　※中止品

 ■  特長
● 白色ボディトップにある3個の1/4-28UNFメスネジSUS304製インサート入りのポートに
UNFポート用別売アクセサリーや同じオスネジ規格のアダプターを接続するネジ規格GL32ボトルキャップです。（別売りアクセサリはお問合せ下さい。）
● ポート間隔は3mmで、接続チューブライン全てにバルブが有ります。
● 各ポートに対応するボトルキャップ内側の2ヵ所に予め外径1/8"のPTFEチューブ(約10cm長)を取り付けています。
● 青色キャップ部はポリプロピレン(PP)製、接液する白色ボディはPTFE製で、ON/OFFプラグはPCTFE製です。
● キャップの着脱中は既にポートへ接続済のチューブが捻じれないようにしながら、キャップ部のみをフリーに回せる構造です。


型式 ポート数
OM4433V 3
※こちらの製品は現在、生産中止品となっております。（2024年8月6日）

GL32 PPボトル
GL32 PPボトル
■ 特長
● ネジ規格GL32のボトルでオールポリプロピレン(PP)製。
● ネジ口内径24mmで、耐熱は+120℃。

型式 容量 胴径×全高(mm)
IU132504 1000mL 108×202
IU132505 2000mL 131×240



■GL32ボトル用共通アクセサリーはこちらにもあります。



  ・スクリューキャップとガスケット
  ・GL18→GL32変換アダプター
  ・GL45→GL32変換アダプター
ボトルキャップ　追加アクセサリー
ルアーポートプラグ
ルアーポートプラグ
■ 特長
● 非使用メスルアーポートに差し込み閉鎖するオールPTFE製で1個入。

型式 品名
OM4251S ルアーポートプラグ(閉鎖用)

ディスポベーパートラップ
ディスポベーパートラップ ■ 特長
● ボトル内圧を平衡させ、臭気を軽減させるディスポーザブルトラップです。
● 先端がオスルアーで、メスルアーポートに直接差し込みます。
また2個の同時接続も可能です。
● ポリプロピレン(PP)製容器に25gの活性炭入り。
● 使用頻度・量、温度、臭気により異なりますが、毎月交換が目安です。

型式 筒外径×最大幅×全長(mm)
OM4261 22×37×100

陽圧陰圧用エアーチェックバルブ
陽圧陰圧用エアーチェックバルブ
■ 特長
● ボトル内圧を平衡させるディスポーザブルチェックバルブです。
● 共に1/4-28UNFオスネジ部はポリプロピレン(PP)製、青半透明ボディはスチレン・アクリロニトリル樹脂(SAN)製で内蔵弁はシリコンゴム製。
陽圧用オスネジ部の回転式ロックリングは白ナイロン製。
● 先端形状は陽圧用がオスルアーロック、陰圧用がメスルアーです。

型式 用途 最大径×全長(mm)
VIC04MU 陽圧用 12×43
VIC04FU 陰圧用 12×37
※取り消し線の製品は、現在生産中止品となっております。（2022年9月5日）

ポリエチ廃液回収キット
ポリエチ廃液回収キット
■ 特長
● 各種HPLCや分析機器等の使用中に発生する廃液を一時的に回収・保管するキットで、6L用と10L用があります。
● 半硬質チューブ(ポリエチレン製やフッ素樹脂製等)が最大4本接続でき、複数の廃液ラインからまとめて廃液が回収できます。
(回収済廃液の化学反応には十分注意してください)
● 適用チューブ外径は1/16"〜4mmのタイプ小と6mmのタイプ大があります。
(チューブは付属していません)
● 廃液処分やボトル密閉に便利な廃液用ノズルや閉鎖用中栓が付属しています。
● ボトルは中の液量が確認できるポリエチレン(HDPE)製です。
● 使用温度は常温〜+50℃、常圧にて使用してください。
● 下記スペアナットとOリングはチューブ接続部品としてタイプに応じて必要数がキットに付属しています。

型式 タイプ 容量 サイズ
(mm)		 適用チューブ
外径
BLI60608 小 6L 260×130×280 1/16"〜2mm/
2.1〜4mm
BLI60609 10L 310×155×330
BLI60808 大 6L 260×130×280 6mm
BLI60809 10L 310×155×330
サイズはキャップ未装着時
ポリエチ廃液改修キット

スペアナットとOリング
スペアナットとOリング
型式 品名 適用チューブ
外径
BL61002 ナット小 1/16"〜4mm
BL61004 ナット大 6mm
BL61008 シリコンOリング小 1/16"〜2mm
BL61012 シリコンOリング大 2.1〜4mm
BL61016 バイトンOリング 6mm
BL61030 閉鎖用シリコン栓 -
［使用材質］
ポリエチレン(HDPE、LDPE)、ガラス繊維強化ポリプロピレン(PP)、ガラス繊維強化ポリアミド(PA)、シリコン、バイトン
スペアナットとOリング

1
