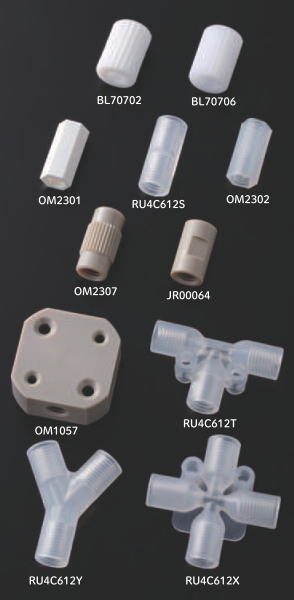

UNFネジ用カップリング 237
UNFネジ用カップﾘﾝｸﾞ ・ 1/4-28UNFオスネジを連結させます。
・ OM1057はφ2mm穴とφ3mm穴が対角で計4ヵ所、RU4C612T、RU4C612Y、
   RU4C612Xはφ3.5mm穴が計2ヶ所あり、固定取り付けできます。
・ ボア径表示が無い場合は、UNFメスネジが貫通しています。

型式 形状 材質 ボア径
(mm)		 サイズ
(mm)		 入数
BL70702 2方 POM - 12×17L 1個
BL70706 PTFE -
OM2301 PP - 8×18L 10個
RU4C612S 2.50 9×22L
OM2302 ETFE - 8×18L
OM2307 PEEK 1.50 10×20L 1個
JR00064 0.50  9×17L
JR00068 0.75
JR00065 1.30
OM1057 3方T型 1.50 27×27×13H
RU4C612T PP 2.50 23×36 10個
RU4C612Y 3方Y型 27×34
RU4C612X 4方X型 36×36

UNFネジ用マルチカップリング 237
UNFネジ用マルチカップリング
■ 特長
● 3個または4個の1/4-28UNFオスネジを捻じ込むフラットボトムポートメスネジ付きのPTFE製カップリングです。
● 内部デッドボリュームを少なくするためにボア径は外径1/16"チューブ用では0.8mm、外径1/8"チューブ用では1.6mmです。
● 丸型タイプはカップリング自体を取付固定する3.5φmm穴が2個あります。
● 使用しない接続口はオスネジプラグ(BL70502)で簡単に閉鎖可能です。

型式 最適チューブ 形状 サイズ
(mm)
BL71001 外径1/16"(1.6mm)
内径1/32"(0.8mm)		 丸型3方T 28φ×15
BL71005 丸型4方X 28φ×15
BL70714 3方T型 25×17×10
BL70718 4方X型 25×25×10
BL71003 外径1/8"(3.2mm)
内径1/16"(1.6mm)		 丸型3方T 28φ×15
BL71007 丸型4方X 28φ×15
BL70716 3方T型 25×17×10
BL70720 4方X型 25×25×10

UNFネジ用バルブ付きカップリング 237
UNFネジ用バルブ付きカップリング
■ 特長
1/4-28UNFオスネジを捻じ込むフラットボトムポートメスネジ付きのカップリングで、中央のプラグは360°回転可能です。
内部デッドボリュームを少なくするためにボア径およびプラグ穴径は外径1/16"チューブ用では0.8mm、外径1/8"チューブ用では1.6 mmです。

■ 使用方法
プラグを回転させることで・・・
2方タイプはOPEN/CLOSE
3方L型は2方をOPENにし1方をCLOSEまたは3方全てをCLOSE
3方T型は2方をOPENまたは3方全てをOPEN/CLOSE
3方タイプはプラグ天部に流路方向の目印付き。

■ 仕様
耐圧：800kPa

■ 材質
ボディ：PTFE製
SUSレバー付きプラグ：FEP製

型式 最適チューブ バルブ サイズ
(mm)
BL73002 外径1/16"(1.6mm)
内径1/32"(0.8mm)		 2方 32×12×20
BL73102 3方L型 32×22×20
BL73106 3方T型 22×32×20
BL73004 外径1/8"(3.2mm)
内径1/16"(1.6mm)		 2方 32×12×20
BL73104 3方L型 32×22×20
BL73108 3方T型 22×32×20

UNFネジ用バルブ付きマニフォールド 237
UNFネジ用バルブ付きマニフォールド
■ 特長
● 1/4-28UNFオスネジを捻じ込むフラットボトムポートのメスネジ付きマニフォールドです。
● 前面のバルブ付きポート4ヵ所と後面中央の1ヵ所のポートが繋がっています。
● バルブは各々ON/OFFの切替ができます。
● 内部デッドボリュームを少なくするためにボア径およびプラグ穴径は外径1/16"チューブ用では0.8mm、外径1/8"チューブ用では1.6mmです。
● 使用しない接続口はオスネジプラグ(下記BL70502)で簡単に閉鎖可能。

■ 仕様
耐圧：800kPa

■ 材質
ボディ：PTFE製
SUSレバー付きプラグ：FEP製

型式 最適チューブ サイズ
(mm)
BL71210 外径1/16"(1.6mm)×内径1/32"(0.8mm) 82×39×20
BL71212 外径1/8"(3.2mm)×内径1/16"(1.6mm)

ネジ閉鎖用プラグ＆キャップ 237
ネジ閉鎖用プラグ＆キャップ
型式 品名 材質
BL70502 1/4-28UNFオスネジプラグ PTFE
JR4090 1/4-28UNFオスネジプラグ PEEK
JR4100 M6×1オスネジプラグ
JR4300 1/4-28UNFオスネジ用キャップ
※取り消し線の製品は現在、生産中止です。(2016年3月16日)

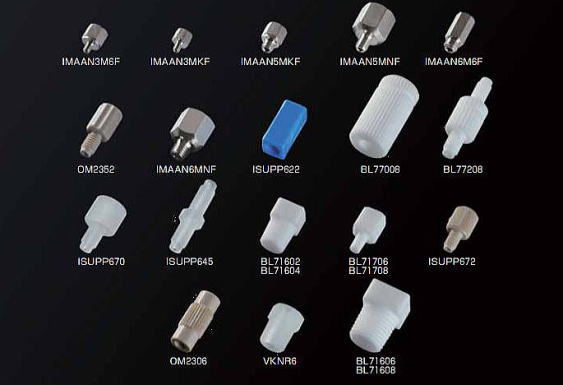

ネジ規格変換用カップリング 237

型式 両端ネジ規格 ボア径
(mm)		 材質 サイズ
(mm)		 入数
IMAAN3M6F M3×0.5オス　―　M6×1メス 1.0 ニッケルメッキ真鍮 9×12L 1個
IMAAN3MKF M3×0.5オス　―　10-32UNFメス 8×10L 1個
IMAAN5MKF M5×0.8オス　―　10-32UNFメス 2.0 9×12L 1個
IMAAN5MNF M5×0.8オス　―　1/8-27NPTメス 1.5 15×20L 1個
IMAAN6M6F M6×1オス　―　M6×1メス 2.5 9×17L 1個
OM2352 M6×1オス　―　1/4-28UNFメス  1.5 PEEK 10×22L 1個
IMAAN6MNF M6×1オス　―　1/8-27NPTメス 2.0 ニッケルメッキ真鍮 15×20L 1個
ISUPP622 M6×1メス　―　M6×1メス 0.5 ETFE 13×21L 1個
BL77008 M6×1メス　―　1/4-28UNFメス  0.8 PTFE 16×30L 1個
BL77208 1/4-28UNFオス　―　M6×1オス 12×38L 1個
ISUPP670 1/4-28UNFオス　―　M6×1メス 0.7 PCTFE 13×21L 1個
ISUPP645 1/4-28UNFオス　―　1/4-28UNFオス 1.6 10×32L 1個
BL71602 1/4-28UNFメス　―　1/8-27NPTオス 0.8 PTFE 14×18L 1個
BL71604 1.6
BL71706 1/4-28UNFメス　―　オスルアー 0.8 12×17L 1個
BL71708 1.6
 ISUPP672 10-32UNFオス　―　1/4-28UNFメス 1.2 PEEK 10×18L 1個
OM2306 10-32UNFメス　―　1/4-28UNFメス 1.5  10×22L 1個
 VKNR6 1/8-27NPTオス　―　10-32UNFメス 11.0 PP  13×16L 10個
BL71606 1/4-18NPTオス　―　1/4-28UNFメス  0.8 PTFE  20×22L 1個
BL71608 1.6
 ※斜線の製品は、現在生産中止品となっております。（2024年8月2日）
